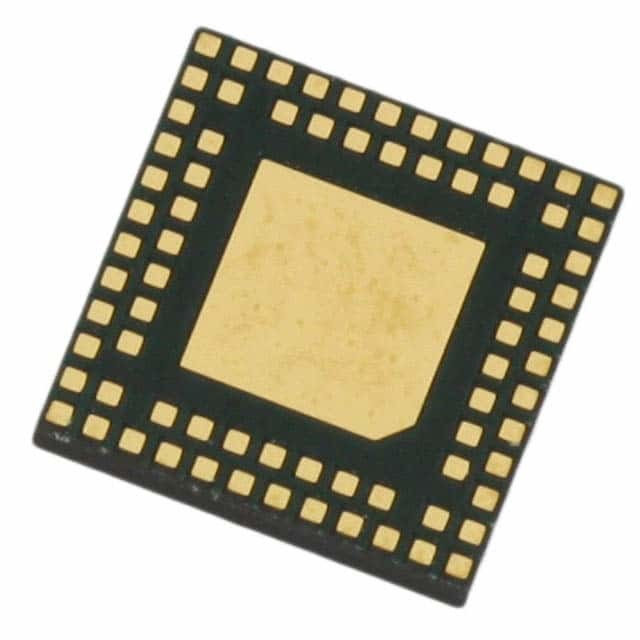

C8051F966-B-GM IC MCU 8BIT 32KB FLASH 76DQFN Silicon Labs

Ultra-niedrige Leistung @ 3,6 V

- 110 μA/MHz, Niedrigleistungsaktiv, Gleichstrom aktiviert
- 110 nA Schlafstrom mit Datenspeicherung; POR-Monitor aktiviert
- 400 nA Schlafstrom mit smaRTClock (interne LFO)
- 700 nA Schlafstrom mit smaRTClock (externe XTAL)
- 2 μs Aufwachen aus jedem Schlafmodus

12-Bit; 16 Ch. Analog-Digital-Wandler

- bis zu 75 kps im 12-Bit- oder 300 kps im 10-Bit-Modus
- Außenstift oder VREF (kein externer Kondensator erforderlich)
- Die PGA auf dem Chip ermöglicht die Messung von Spannungen bis zum doppelten der Referenzspannung
- Autonomer Burst-Modus mit 16-Bit-Automatischem Durchschnittsakkumulator
#NAME?

Zwei Niedrigstrom-Vergleicher

- Programmierbare Hysterese und Reaktionszeit
#NAME?

Interne 6-Bit-Stromreferenz

- bis zu ± 500 μA; Quelle- und Senkfähigkeit
#NAME?

Integrierte LCD-Steuerung

- Unterstützt bis zu 128 Segmente (32x4)
#NAME?

Messspezifische Peripheriegeräte

- Der DC-DC-Buck-Wandler ermöglicht eine dynamische Spannungsskalierung für einen maximalen Wirkungsgrad (250 mW Leistung)
- Schlafmodus-Impuls-Akkumulator mit programmierbarem Schalter-De-Bounce- und Pull-Up-Steuerungsschnittstellen direkt zum Messsensor
- Data Packet Processing Engine (DPPE) umfasst Hardware-AES, DMA, CRC und Codierungsblöcke zur Beschleunigung von Wire-less-Protokollen
- Manchester und Three-out-of-Six Encoder-Hardware für eine energieeffiziente Umsetzung der drahtlosen M-Bus-Spezifikation

Hochgeschwindigkeitsverstärkte 8051 μC-Kerne
- Die Pipeline-Instruktionsarchitektur führt 70% der Anweisungen in 1 oder 2 Systemuhren aus

Gedächtnis

- bis zu 128 kB Flash; im System programmierbar; vollständige Lese-/Schreib-/Löschfunktion über den gesamten Versorgungsbereich
- bis zu 8 kB Datenspeicher

Digitale Peripheriegeräte

- bis zu 57 Anschlüsse; alle 5 V tolerant mit programmierbarer Antriebskraft
- Hardware-verbesserte UART, 2 SPI- und I2C-Serienabschlüsse gleichzeitig verfügbar
- Vier 16-Bit-Zähler für allgemeine Zwecke
#NAME?

Uhrquellen

- Präzisionsinterne Oszillatoren: 24,5 MHz mit ±2% Genauigkeit unterstützt UART-Betrieb; Spread-Spectrum-Modus für reduzierte EMI
- Niedrigleistungs-interner Oszillator: 20 MHz
- Externer Oszillator: Kristall, RC, C, CMOS-Uhr
- SmaRTClock-Oszillator: 32,768 kHz Kristall oder 16,4 kHz interne LFO mit drei unabhängigen Alarmen

Debug auf dem Chip

- On-Chip Debug-Schaltkreise ermöglichen Vollgeschwindigkeit, nicht aufdringlich im System Debug (kein Emulator erforderlich)
#NAME?

Paketoptionen

- 76-Pin-DQFN (6x6 mm), RoHS-konform
- 40-Pin-QFN (6x6 mm), RoHS-konform
- 80-Pin-QFP (12x12 mm), RoHS-konform

Entwicklungskit: C8051F960DK

Versorgungsspannung: 1,8 bis 3,8 V
Temperaturbereich: ¥40 bis +85 °C
