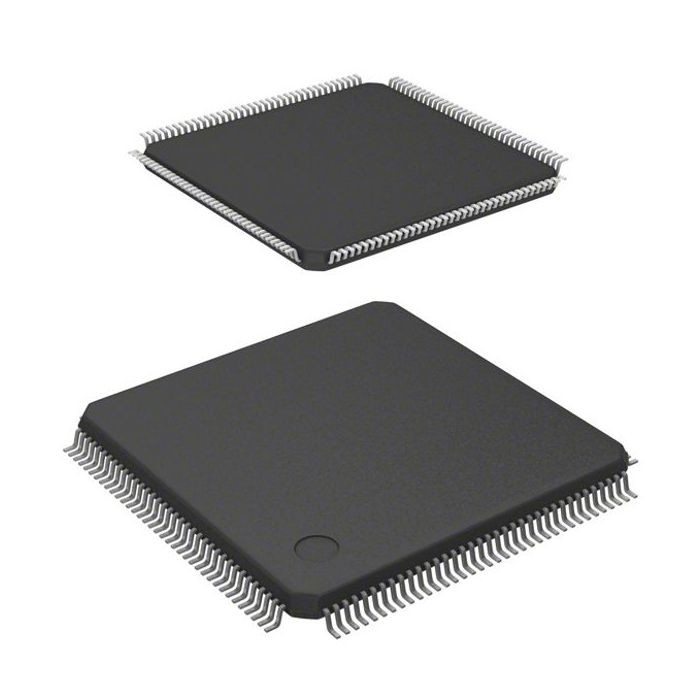

Oberflächenberg-Mikroregler Chip Multipurpose STM32F407ZET6 144LQFP

Beschreibung

Die STM32F405xx- und STM32F407xx-Familie basiert auf dem leistungsstarken 32-Bit-RISC Kern ARM® Cortex™-M4, der bei einer Frequenz von bis 168 MHZ funktioniert. Die Eigenschaften des Kernes Cortex-M4 eine einfache Genauigkeit der Gleitkomma-Einheit (FPU), die alle datenverarbeitenden Anweisungen und Datentypen der einfachen Genauigkeit des ARMES stützt. Sie führt auch einen ganzen Satz von DSP-Anweisungen und von Speicherschutzeinheit ein (MPU) die Anwendungssicherheit erhöht. Der Kern Cortex-M4 mit FPU gekennzeichnet als Cortex-M4F während dieses Dokuments.

Eigenschaften

• Kern: ARM-32-Bit--CPU Cortex™-M4 mit FPU,
Anpassungsfähiges Realzeitgaspedal (KUNST
Accelerator™), das 0 Wartezustanddurchführung erlaubt
vom Flash-Speicher Frequenz bis 168 MHZ,
Speicherschutzeinheit, 210 DMIPS/
1,25 DMIPS/MHz (Dhrystone 2,1) und DSP
Anweisungen
• Gedächtnisse
– Bis 1 MBYTE des Flash-Speichers
– Bis 192+4 Kbytes von SRAM einschließlich 64-
Kbyte CCM Daten (des Kern verbundenen Gedächtnisses)
RAM
– Flexibler statischer Gedächtnisprüfer
stützender kompakter Blitz, SRAM,
PSRAM NOCH und NAND-Gedächtnisse
• Parallelschnittstelle LCD, 8080/6800 Modi
• Uhr, Zurückstellen und Beschaffungsmanagement
– Anwendungsversorgung mit 1,8 V bis 3,6 v-und I/Os
– POR, PDR, PVD und BOR
– 4 to-26 MHZ Quarzoszillator
– Internes 16 MHZ Fabrik-getrimmtes RC (1%
Genauigkeit)
– 32 kHz-Oszillator für RTC mit Kalibrierung
– Interne 32 kHz RC mit Kalibrierung
• Geringe Energie
– Schlaf, Halt und Bereitschaftsbetriebsarten
– VBAT-Versorgung für RTC, Unterstützung des Stückchen 20×32
Register + optionale 4 KBs Ersatz-SRAM
• 3×12-bit, 2,4 Konverter MSPS A/D: bis 24
Kanäle und 7,2 MSPS in dreifachem verschachtelt
Modus
• 2×12-bit D/A Konverter
• Universelles DMA: 16 Strom DMA
Prüfer mit FIFOs und gesprengter Unterstützung
• Bis 17 Timer: bis zwölf 16-Bit-- und zwei 32-
gebissene Timer bis 168 MHZ, jedes mit bis 4
IC-/OC/PWM oder Impulszähler und Quadratur
(Zuwachs) Kodiererinput
• Prüfen Sie Modus aus
– Seriendraht prüfen (SWD) u. JTAG aus
Schnittstellen
– Cortex-M4 bettete Trace Macrocell-™ ein
• Bis 140 Input-/Outputhäfen mit Unterbrechungsfähigkeit
– Bis 136 schnelle I/Os bis 84 MHZ
– Bis 138 5 V-tolerante I/Os
• Bis 15 Kommunikationsschnittstellen
– Bis 3 × I2C Schnittstellen (SMBus/PMBus)
– Bis 4 USARTs/2 UARTs (10,5 Mbit/s, ISO
7816 Schnittstelle, LIN, IrDA, Modemsteuerung)
– Bis 3 SPIs (42 Mbits/s), 2 mit muxed
Vollduplex I2S, zum der Audioklasse zu erzielen
Genauigkeit über internes Audio-PLL oder externes
Uhr
– 2 × DOSE schließt an (2.0B aktiv)
– SDIO-Schnittstelle
• Moderner Zusammenhang
– Vollgeschwindigkeitsgerät USBs 2,0/host/OTG
Prüfer mit Aufchip PHY
– USB 2,0 Hochgeschwindigkeits-/Vollgeschwindigkeit
Prüfer des Gerätes/host/OTG mit engagiertem
DMA, Aufchipvollgeschwindigkeit PHY und ULPI
– 10/100 Ethernet MAC mit engagiertem DMA:
Hardware Unterstützungs-IEEE 1588v2, MII/RMII
• 8 - zur Kameraschnittstelle der gebissenen Ähnlichkeit 14 bis
54 Mbytes/s
• Wahrer Zufallszahlengenerator
• Berechnungseinheit zyklischer Blockprüfung
• 96 Bit einzigartige Identifikation
• RTC: subsecond Genauigkeit, Hardware-Kalender
