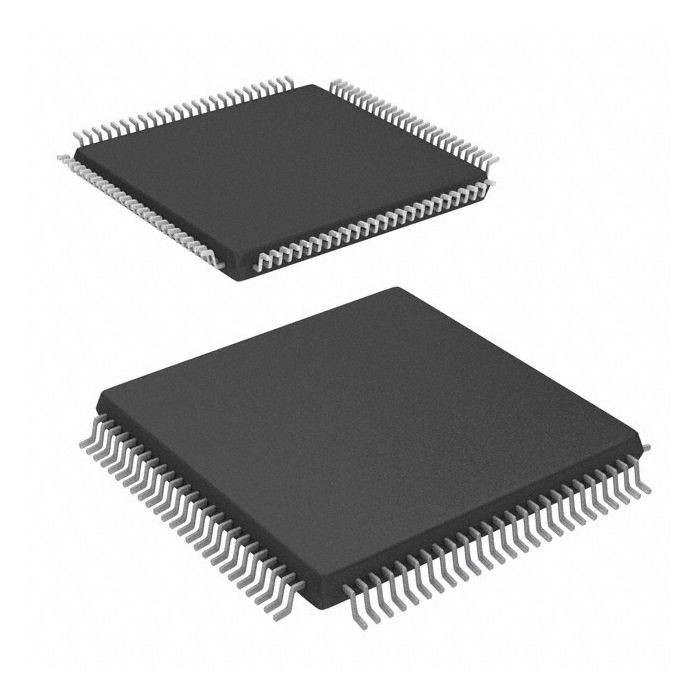

Industrielle HVAC-Mikroregler-Einheit, ATXMEGA128A1U-AU elektronischer IC Chip

Überblick

Das Atmel AVR XMEGA ist eine Familie der geringer Energie, Hochleistung, und die reichen periphermikroregler 8/16-bit, die auf dem AVR basierten, erhöhten RISC-Architektur. Indem sie Anweisungen in einem einzelnen Taktzyklus durchführen, erzielen die Geräte AVR XMEGA CPU-Durchsatz, welche eine Million Anweisungen pro zweite sich nähert (MIPSS) pro Megahertz und erlauben dem Systemprogrammierer, Leistungsaufnahme gegen Verarbeitungsgeschwindigkeit zu optimieren.
Die Atmel AVR CPU kombiniert einen reichen Befehlsatz mit 32 universellen Arbeitsregistern. Alle 32 Register werden direkt an die arithmetisch-logische Einheit (ALU) angeschlossen und erlauben, dass zwei unabhängige Register in einer einzelnen Anweisung erreicht werden, durchgeführt in einem Taktzyklus. Die resultierende Architektur ist mehr der leistungsfähige Code beim Durchsätze schneller erzielen viele Mal, als herkömmlicher Einzelakkumulator oder CISC Mikroregler basierten.

Eigenschaften

●Leistungsstarker, Niederleistungs-Mikroregler Atmel® AVR® XMEGA® 8/16-bit
●Permanente Programm- und Datengedächtnisse
●64K - 128KBytes des selbst-programmierbaren Blitzes des Insystems
●4K - Abschnitt des Stiefels 8KBytes
●2KBytes EEPROM
●4K - 8KBytes internes SRAM
●Externe Busschnittstelle für bis zu 16Mbytes SRAM
●Externe Busschnittstelle für bis zu 128Mbit SDRAM
●Zusatzeigenschaften
●VierkanaldMA-Controller
●Acht-Kanalereignissystem
●Acht 16-Bit-Timer/Zähler
●Vier Timer/Zähler mit Ertrag 4 Gefangennahmenkanäle vergleichen oder eingeben
●Vier Timer/Zähler mit Ertrag 2 Gefangennahmenkanäle vergleichen oder eingeben
●Erweiterung der hohen Auflösung auf allem Timer/Zählern
●Moderne Wellenformerweiterung (AWeX) auf zwei Timer/Zählern
●Eine USB-Geräteschnittstelle
●Gerät voller Geschwindigkeit (12Mbps) und niedriger Geschwindigkeit USBs 2,0 (1.5Mbps) konform
●32 Endpunkte mit voller Flexibilität der Konfiguration
●Acht USARTs mit IrDA-Unterstützung für ein USART
●Vier Zweidrahtschnittstellen mit Doppeladreßmatch (I2C und SMBus kompatibel)
●Vier Serienzusatzschnittstellen (SPIs)
●AES- und DES-Schlüsselmaschine
●(IEEE® 802,3) Generator CRC-16 (CRC-CCITT) und CRC-32
●16-Bit-Realzeitzähler (RTC) mit unterschiedlichem Oszillator
●Zwei sechzehn Kanal, 12 gebissen, Analog-Digitalkonverter 2msps
●Zwei Zweikanal, 12 gebissen, 2digitale-analog Konverter 1msps
●Vier analoge Komparatoren (ACs) mit Fenster vergleichen Funktion und Stromquellen
●Externe Unterbrechungen auf allen universellen Input-/Outputstiften
●Programmierbare Zeitüberwachung mit unterschiedlichem des Aufchips Oszillator der geringen Energie ultra
●QTouch®-Bibliotheksunterstützung
●Kapazitive Notenknöpfe, -schieber und -räder
●Spezielle Mikroreglereigenschaften
●Macht-auf Zurückstellen und programmierbarer Spannungsabfallentdeckung
●Interne und externe Uhrwahlen mit PLL und prescaler
●Programmierbare mehrstufige Unterbrechungssteuerung
●Fünf Schlafmodi
●Programmierung und Schnittstellen ausprüfen
●Schnittstelle JTAG (IEEE 1149,1 konform), einschließlich Grenzscan
●PDI (Programm und Schnittstelle ausprüfen)
●Input/Output und Pakete
●78 programmierbare Input-/Outputstifte
●100 Führung TQFP
●100 Ball BGA
●100 Ball VFBGA
●Funktionierenspannung
●1,6 – 3.6V
●Arbeitsfrequenz
●0 – 12MHz von 1.6V
●0 – 32MHz von 2.7V

Typische Anwendungen
Industrielle Steuerung
Klimaregelung
Batterieanwendungen der geringen Energie
Produktionsautomatisierung
Rf und ZigBee®
Elektrowerkzeuge
Bauaufsicht
USB-Zusammenhang
HVAC
Brettsteuerung
Sensor-Steuerung
Gebrauchsmessen
Weiße Waren
Optisch
Medizinische Anwendungen
