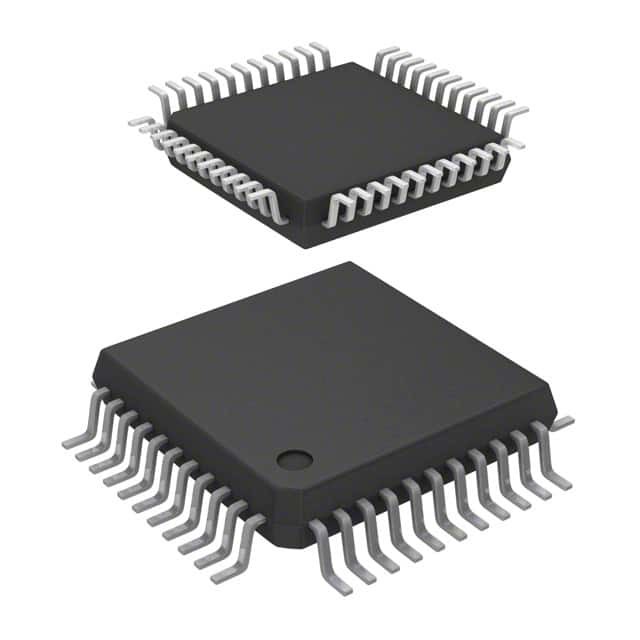

Mikroregler-Einheit 8BIT 64KB STM8S207S8T6C MCU BLITZ 44LQFP STMicroelectronics

Beschreibung

Die STM8S20xxx-Leistungslinie 8-Bit-Mikroregler bieten von 32 bis 128-Kbyte-grelles Programmgedächtnis an. Es gekennzeichnet als Geräte mit hoher Dichte im STM8S-Mikroreglerfamilien-Handbuch.

Eigenschaften

■Kern
– Maximales fCPU: bis 24 MHZ, 0 Wartezustände @
fCPU ≤ 16 MHZ
– Moderner Kern STM8 mit Harvard
Rohrleitung der Architektur und 3 Stadiums
– Erweiterter Befehlsvorrat
– Maximale 20 MIPSS @ 24 MHZ
■Gedächtnisse
– Programm: bis 128 Kbytes grell; Daten
Zurückhalten 20 Jahre bei °C 55 nach 10 kcycles
– Daten: bis 2 wahre Daten EEPROM der Kbytes;
Ausdauer 300 kcycles
– RAM: bis 6 Kbytes
■Uhr, Zurückstellen und Beschaffungsmanagement
– Funktionierenspannung mit 2,95 bis 5,5 V
– Kristallresonatoroszillator der geringen Energie
– Externer Takteingang
– Intern, Benutzer-trimmable 16 MHZ RC
– Interne geringe Energie 128 kHz RC
– Uhrsicherheitssystem mit Uhrmonitor
– Wartezeit, Aktivhalt u. Modi der Haltgeringen energie
– Zusatzuhren schalteten einzeln aus
– Dauerhaft aktiver, niedriger Verbrauch
macht-auf und Abschaltungszurückstellen
■Interrupt-Management
– Genistete Unterbrechungssteuerung mit 32
Unterbrechungen
– Bis 37 externe Unterbrechungen auf 6 Vektoren
■Timer
– universelle 16-Bit-Timer 2x, mit 2+3
CAPCOM-Kanäle (IC, OC oder PWM)
– Modernes Steuertimer: 16-Bit, 4 CAPCOM
Kanäle, 3 ergänzende Ertrag, tot
Zeiteinfügung und flexible Synchronisierung
– 8-Bit-- grundlegender Timer mit 8-Bit--prescaler
– Selbstweckentimer
– Fensterwachhund, unabhängiger Wachhund
■Kommunikationsschnittstellen
– Hochgeschwindigkeits1 Mbit/s aktives beCAN 2.0B
– UART mit Taktausgang für synchrones
Operation - LIN-Vorlagenmodus
– UART mit LIN 2,1 konform, Master/Slave
Modi und automatisches Resynchronizations
– SPI-Schnittstelle bis 10 Mbit/s
– I2C-Schnittstelle bis 400 Kbit/s
■10 Bit ADC mit bis 16 Kanälen
■I/Os
– Bis 68 I/Os auf einem 80 Stiftpaket
einschließlich 18 hohe Wannenertrag
– In hohem Grade robuster Input-/Outputentwurf, immun gegen
gegenwärtige Einspritzung
– Entwicklungsunterstützung
– Einzelner DrahtInterface-Baustein (SCHWIMMEN) und
prüfen Sie Modul aus (DM)
■96 Bit einzigartiger Identifikations-Schlüssel für jedes Gerät
