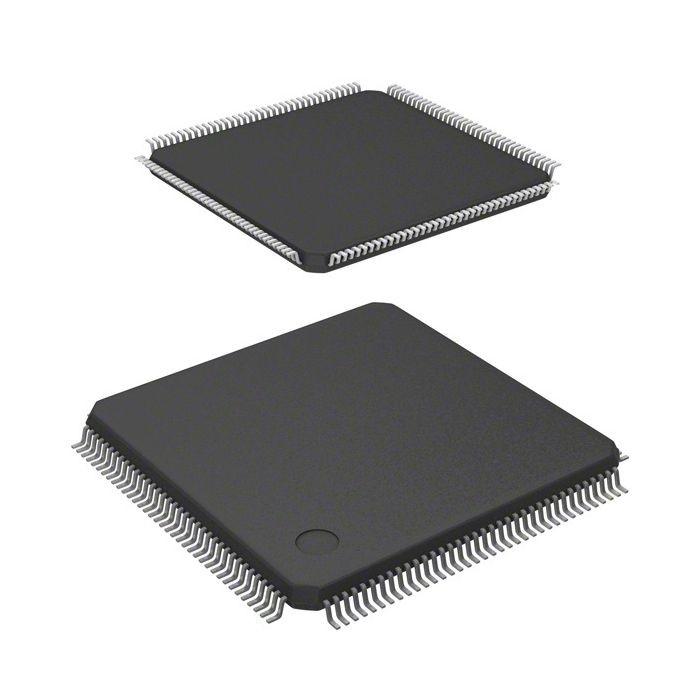

Einkernige Mikroregler-integrierte Schaltung 72MHz STM32F103ZET6 144LQFP

Beschreibung

Die STM32F103xx-Mediumdichte-Leistungslinie Familie enthält den 32-Bit-RISC Kern Hochleistung ARMES Cortex™-M3, der an einer 72 MHZ-Frequenz, an eingebetteten Hochgeschwindigkeitsgedächtnissen funktioniert (Flash-Speicher bis 128 Kbytes und SRAM bis 20 Kbytes) und an einer umfangreichen Strecke erhöhten I/Os und der Peripherie, die an zwei APB-Busse angeschlossen werden. Alle Geräte bieten zwei 12 gebissene ADCs, drei universelle 16-Bit-Timer plus einen PWM-Timer sowie Standard- und moderne ommunication Schnittstellen an: bis zwei I2Cs und SPIs, drei USARTs, USB und KÖNNEN.

Eigenschaften

* BEWAFFNEN Sie 32-Bit--Kern CPU-Cortex™-M3
– 72 MHZ maximale Frequenz, Leistung 1,25 DMIPS/MHz (Dhrystone 2,1) bei 0 Wartezustand-Speicherzugriff
– Einzel-Zyklusvermehrungs- und -hardware-Abteilung

* Gedächtnisse
– 64 oder 128 Kbytes des Flash-Speichers
– 20 Kbytes von SRAM

* Uhr, Zurückstellen und Beschaffungsmanagement
– 2,0 bis 3,6 v-Anwendungsversorgung und I/Os
– POR, PDR und programmierbarer Spannungsprüfer (PVD)
– 4 to-16 MHZ Quarzoszillator
– Internes 8 MHZ Fabrik-getrimmtes RC
– Interne 40 kHz RC
– PLL für CPU-Uhr
– 32 kHz-Oszillator für RTC mit Kalibrierung

Anwendungen

Motorantriebe

Anwendungssteuerung

Medizinische und Handgeräte

PC- und Spielperipherie

GPS-Plattformen

Industrielle Anwendungen

PLCs

Inverter

Drucker

Scanner

Warnungssystem-Videowechselsprechanlage

HVAC
