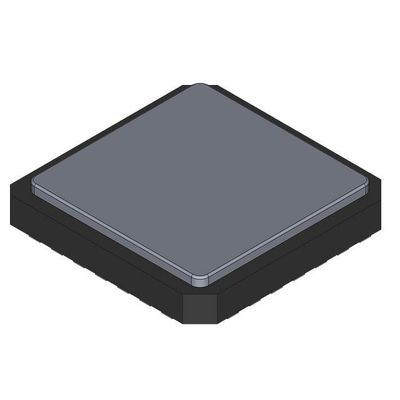

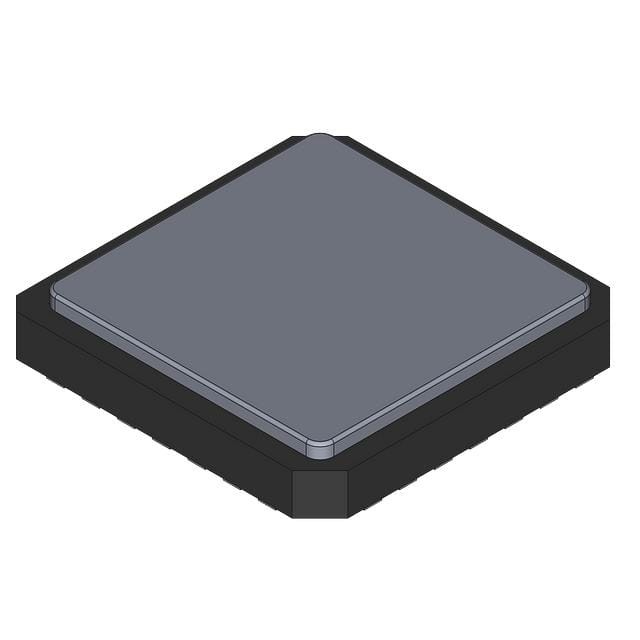

ATMEGA48P-20MMU IC MCU 8BIT 4KB FLASH 28VQFN Atmel

Übersicht

Der ATmega48P/88P/168P/328P ist ein leistungsstarker CMOS 8-Bit-Mikrocontroller, der auf der AVR-erweiterten RISC-Architektur basiert.Der ATmega48P/88P/168P/328P erreicht Durchsatzraten von 1 MIPS pro MHz, so dass der Systementwickler den Stromverbrauch im Vergleich zur Verarbeitungsgeschwindigkeit optimieren kann.

Eigenschaften

• Hochleistungs- und Niedrigleistungs-AVR® 8-Bit-Mikrocontroller
• Erweiterte RISC-Architektur
131 Leistungsfähige Anweisungen Die meisten einzelnen Uhrzyklus-Ausführung
32 x 8 Arbeitsregister für allgemeine Zwecke
 Vollstatischer Betrieb
- bis zu 20 MIPS Durchsatz bei 20 MHz
¢ Auf dem Chip 2-Zyklus-Multiplikator
• Nichtflüchtige Speichersegmente mit hoher Langlebigkeit
4/8/16/32K Bytes selbstprogrammierbarer Flash-Programmmemorie im System (ATmega48P/88P/168P/328P)
¢ 256/512/512/1K Bytes EEPROM (ATmega48P/88P/168P/328P)
512/1K/1K/2K Bytes Internal SRAM (ATmega48P/88P/168P/328P)
Schreib-/ Löschzyklen: 10.000 Flash/100.000 EEPROM
Aufbewahrung der Daten: 20 Jahre bei 85°C/100 Jahre bei 25°C (1)
Optional Boot Code Abschnitt mit unabhängigen Lock Bits
In-System-Programmierung durch Boot-Programm auf dem Chip
Wahre Lese-Während-Schreiboperation
Programmiersperre für die Softwaresicherheit
• Peripheriene Merkmale
Zwei 8-Bit-Timer/Zähler mit separatem Prescaler und Vergleichsmodus
Ein 16-Bit-Timer/Zähler mit separatem Prescaler, Vergleichsmodus und Aufnahmemodus
️ Echtzeitzähler mit separatem Oszillator
6 PWM-Kanäle
- 8-Kanal 10-Bit-ADC im TQFP- und QFN/MLF-Paket Temperaturmessung
- 6-Kanal 10-Bit-ADC im PDIP-Paket
Temperaturmessung
¢ Programmierbare Serien-USART
¢ Master-Slave-SPI-Serienoberfläche
️ Byteorientierte 2-drahtartige Serienschnittstelle (Philips I2C-kompatibel)
Programmierbarer Wachhund-Timer mit separatem Oszillator auf dem Chip
Analog-Vergleicher auf Chip
¢ Unterbrechen und Aufwachen beim Pinnwechsel
• Besondere Merkmale des Mikrocontrollers
– Power-on Reset and Programmable Brown-out Detection
Innenkalibrierter Oszillator
¢ Außen- und Innenunterbrechungen
6 Schlafmodi: Leerlauf, ADC-Lärmreduktion, Stromsparen, Ausgeschaltet, Standby und Erweiterter Standby
• I/O und Pakete
- 23 programmierbare E/A-Leitung
¢ 28-Pin-PDIP, 32-Lead-TQFP, 28-pad QFN/MLF und 32-pad QFN/MLF
• Betriebsspannung:
¥ 1,8 - 5,5 V für ATmega48P/88P/168PV
 2,7-5,5 V für ATmega48P/88P/168P
- 1,8 - 5,5 V für ATmega328P
• Temperaturbereich:
-40°C bis 85°C
• Geschwindigkeitsstufe:
¢ ATmega48P/88P/168PV: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
¢ ATmega48P/88P/168P: 0 - 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
¢ ATmega328P: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V, 0 - 20 MHz @ 4,5 - 5,5V
• Niedriger Stromverbrauch bei 1 MHz, 1,8 V, 25°C für ATmega48P/88P/168P:
Aktivmodus: 0,3 mA
️ Ausgeschalteter Modus: 0,1 μA
Energieeinsparmodus: 0,8 μA (einschließlich 32 kHz RTC)
