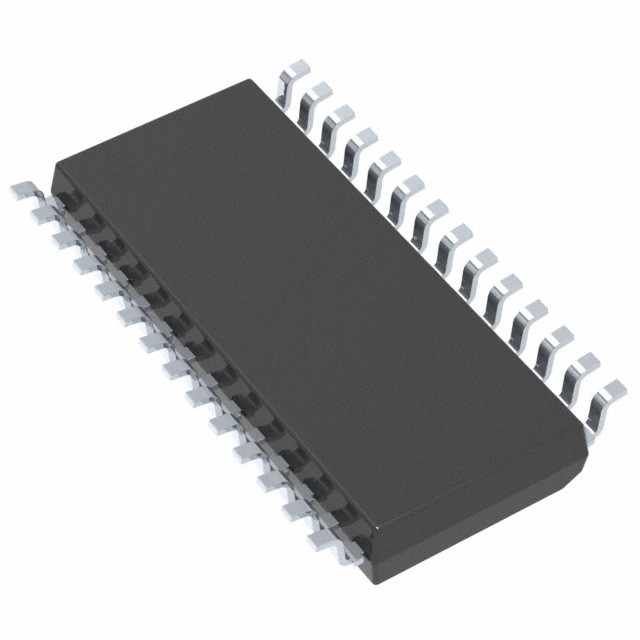

ST72F262G1M6TR IC MCU 8BIT 4KB FLASH 28SOIC STMikroelektronik

Einleitung

Die Geräte ST72260Gx, ST72262Gx und ST72264Gx gehören zur Mikrocontrollerfamilie ST7. Sie können wie folgt gruppiert werden:
Die ST72264Gx-Geräte sind für mittlere Anwendungen mit ADC-, I2C- und SCI-Schnittstellenentwicklung ausgelegt.
¢ ST72262Gx-Geräte zielen auf die gleiche Bandbreite von Anwendungen ab, jedoch ohne I2C-Schnittstelle oder SCI.
Die ST72260Gx-Geräte sind für Anwendungen gedacht, die keine ADC-, I2C-Peripheriegeräte oder SCI benötigen.

Alle Geräte basieren auf einem gemeinsamen 8-Bit-Kern des Industriestandards mit einem erweiterten Anweisungssatz.

■ Erinnerungen

4 K oder 8 Kbyte Programmspeicher: ROM oder Single-Voltage-Extended-Flash (XFlash) mit Leseschutz und Schreibschutz sowie In-Circuit-Programmierung und In-Application-Programmierung (ICP und IAP).10K Schreib-/ Löschzyklen garantiert, Datenspeicherung: 20 Jahre bei 55°C.
256 Bytes RAM
■ Uhr, Wiedereinstellung und Versorgungsmanagement
Erweitertes Reset-System
- Erweiterte Niederspannungsüberwachung (LVD) mit 3 programmierbaren Ebenen und Hilfsspannungsdetektor (AVD) mit Unterbrechungsfähigkeit für die Durchführung sicherer Abschaltverfahren
¢ Uhrquellen: Kristall-/keramische Resonator-Oszillatoren, interner RC-Oszillator und Bypass für die externe Uhr
PLL für 2x-Frequenzmultiplikation

4 Energieeinsparungsmodi: Stillstand, Aktivhalt, Wartezeit und Langsamkeit
■ Unterbrechungsmanagement
¢ Eingebettete Unterbrechungssteuerung
10 Unterbrechungsvektoren plus TRAP und RESET
22 äußere Unterbrechungslinien (auf 2 Vektoren)
■ 22 E/A-Anschlüsse
22 multifunktionale bidirektionale I/O-Leitungen
- 20 Wechselfunktionslinien
8 hohe Spülvorgänge
■ 4 Zeitmesser
Haupt-Uhr-Controller mit Echtzeit-Basis und Clock-out-Funktionen
Konfigurierbarer Wachhund-Timer
Zwei 16-Bit-Timer mit: 2 Eingabeaufnahmen, 2 Ausgabevergleiche, externe Takt-Eingabe auf einem Timer, PWM- und Pulsgeneratormodi
■ 3 Kommunikationsschnittstellen
¢ SPI-synchrone serielle Schnittstelle
¢ I2C-Multimaster-Schnittstelle (SMBus V1.1-konform)
SCI asynchrone serielle Schnittstelle
■ 1 Analog-Randgeräte
- 10-Bit-ADC mit 6 Eingangskanälen
■ Anweisungssatz
¢ 8-Bit-Datenmanipulation
- 63 grundlegende Anweisungen mit illegaler Funkcode-Erkennung
17 Hauptanschlussarten
8 x 8 unsignierte Multiplikationsanweisung
■ Entwicklungswerkzeuge
¢ Vollständiges Hardware-/Softwareentwicklungspaket
