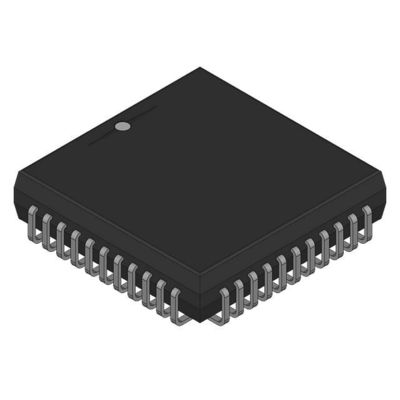

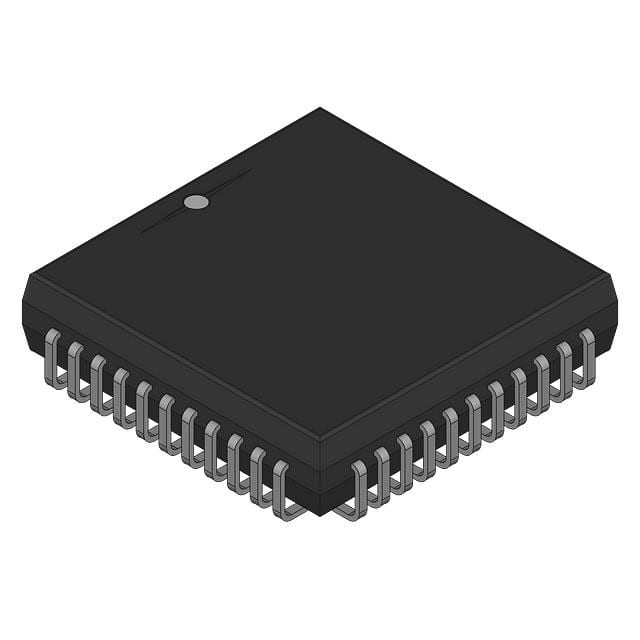

ATMEGA8535-16JUR IC MCU 8BIT 8KB FLASH 44PLCC Atmel

Übersicht

Der ATmega8535 ist ein leistungsstarker CMOS 8-Bit-Mikrocontroller, der auf der AVR-RISC-Architektur basiert.Der ATmega8535 erzielt Durchsätze von 1 MIPS pro MHz, so dass der Systementwickler den Stromverbrauch im Vergleich zur Verarbeitungsgeschwindigkeit optimieren kann.

Eigenschaften

• Hochleistungs-Low-Power AVR® 8-Bit-Mikrocontroller
• Erweiterte RISC-Architektur
130 leistungsfähige Anweisungen Die meisten Einzel-Uhrzyklus-Ausführung
32 x 8 Arbeitsregister für allgemeine Zwecke
 Vollstatischer Betrieb
- bis zu 16 MIPS-Durchsatz bei 16 MHz
¢ Auf dem Chip 2-Zyklus-Multiplikator
• Nichtflüchtige Programm- und Datenspeicher
8K Bytes selbstprogrammierbarer Flash
Ausdauer: 10.000 Schreib-/ Löschzyklen
Optional Boot Code Abschnitt mit unabhängigen Lock Bits
In-System-Programmierung durch Boot-Programm auf dem Chip
Wahre Lese-Während-Schreiboperation
512 Bytes EEPROM
Ausdauer: 100.000 Schreib-/ Löschzyklen
512 Bytes interne SRAM
Programmiersperre für die Softwaresicherheit
• Peripheriene Merkmale
Zwei 8-Bit-Timer/Zähler mit separaten Prescalern und Vergleichsmodus
Ein 16-Bit-Timer/Zähler mit separatem Prescaler, Vergleichsmodus und Erfassung
Modus
️ Echtzeitzähler mit separatem Oszillator
Vier PWM-Kanäle
8 Kanäle, 10-Bit-ADC
8 Kanäle mit einem Ende
7 Differenzielle Kanäle nur für das TQFP-Paket
2 Differenzialkanäle mit programmierbarem Gewinn von 1x, 10x oder 200x für TQFP
Nur Paket
¢ Byteorientierte zweisprungige serielle Schnittstelle
¢ Programmierbare Serien-USART
¢ Master-Slave-SPI-Serienoberfläche
Programmierbarer Wachhund-Timer mit separatem Oszillator auf dem Chip
Analog-Vergleicher auf Chip
• Besondere Merkmale des Mikrocontrollers
– Power-on Reset and Programmable Brown-out Detection
Innenkalibrierter RC-Oszillator
¢ Außen- und Innenunterbrechungen
6 Schlafmodi: Stillstand, ADC Geräuschreduktion, Stromsparen, Ausgeschaltet, Standby
und Erweiterter Standby
• I/O und Pakete
32 programmierbare E/A-Leitung
¢ 40-Pin-PDIP, 44-Lead-TQFP, 44-Lead-PLCC und 44-Pad-QFN/MLF
• Betriebsspannungen
¥ 2,7 - 5,5 V für ATmega8535L
- 4,5 - 5,5 V für ATmega8535
• Geschwindigkeitsklassen
️ 0 - 8 MHz für ATmega8535L
️ 0 - 16 MHz für ATmega8535
