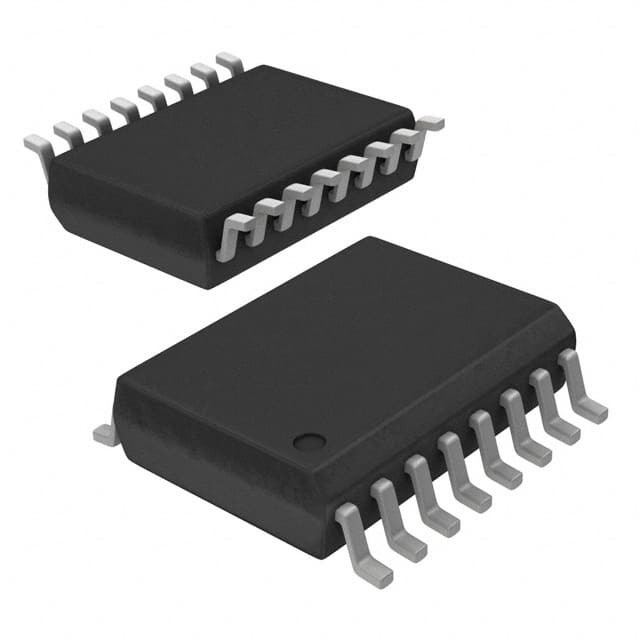

ST7FLIT15BY1M6 IC MCU 8BIT 4KB FLASH 16SOIC STMikroelektronik

Einleitung

Der ST7LITE1xB ist ein Mitglied der Mikrocontrollerfamilie ST7. Alle ST7-Geräte basieren auf einem gemeinsamen 8-Bit-Kern des Industriestandards mit einem erweiterten Anweisungssatz.
Der ST7LITE1xB verfügt über FLASH-Speicher mit Byte-by-Byte-In-Circuit-Programmierung (ICP) und In-Application-Programmierung (IAP) Fähigkeit.
Unter Softwaresteuerung kann das ST7LITE1xB-Gerät in WAIT-, SLOW- oder HALT-Modus eingesetzt werden, wodurch der Stromverbrauch reduziert wird, wenn die Anwendung im Leerlauf- oder Standby-Zustand ist.
Die erweiterten Anweisungsmengen und Adressmodi des ST7 bieten den Softwareentwicklern sowohl Leistung als auch Flexibilität und ermöglichen die Gestaltung eines hocheffizienten und kompakten Anwendungscodes.Zusätzlich zum Standard 8-Bit-Datenmanagement, alle ST7-Mikrocontroller verfügen über True-Bit-Manipulation, 8x8-Unsigned-Multiplikation und indirekte Adressierungsmodi.

■ Erinnerungen

- bis zu 4 Kbyte Einzelspannung erweiterter Flash
(XFlash) Programmspeicher mit Ausleseschutz,
In-Circuit-Programmierung und -Anwendungen
10K schreiben/
Garantierte Löschzyklen, Datenspeicherung: 20 Jahre bei 55°C.
256 Bytes RAM
- 128 Bytes Daten EEPROM mit Ausleseschutz.
300 000 Schreib-/ Löschzyklen garantiert.
Aufbewahrung der Daten: 20 Jahre bei 55°C.
■ Uhr, Wiedereinstellung und Versorgungsmanagement
Erweitertes Reset-System
¢ Erweiterter Niederspannungsüberwacher (LVD) für
Hauptstromversorgung und Hilfsspannungsmelder
(AVD) mit Unterbrechungsfähigkeit für die Ausrüstung
die sicheren Abschaltungsprozesse
¢ Uhrquellen: Interner 1% RC-Oszillator
(auf ST7FLITE15B und ST7FLITE19B), Kristall/keramischer Resonator oder externe Uhr
¢ Interne 32-MHz-Eingabeklocke für automatisches Neuladen
Optional x4 oder x8 PLL für 4 oder 8 MHz interne Uhr
5 Energieeinsparungsmodi: Halt, Aktivhalt, automatisches Aufwachen von Halt, Warten und Langsamkeit
■ I/O-Häfen
- bis zu 17 multifunktionale bidirektionale I/O-Leitungen
7 hohe Spülen-Ausgänge
■ 5 Zeitmesser
Konfigurierbarer Wachhund-Timer
Zwei 8-Bit-Lite-Timer mit Prescaler, 1 Echtzeitbasis und 1 Eingabeaufnahme
Zwei 12-Bit-Auto-Wiederauflade-Timer mit 4 PWM
Ausgänge, 1 Eingabe erfasst, 4 Ausgänge verglichen
und eine Pulsfunktion
■ Kommunikationsschnittstelle
¢ SPI-synchrone serielle Schnittstelle
■ Unterbrechungsmanagement
12 Unterbrechungsvektoren plus TRAP und RESET
- 15 externe Unterbrechungslinien (auf 4 Vektoren)
■ Analog-Vergleicher
■ A/D-Wandler
7 Eingangskanäle
Feste Verstärkung
️ 13-Bit-Genauigkeit für 0 bis 430 mV (@ 5V VDD)
️ 10-Bit-Genauigkeit für 430 mV bis 5 V (@ 5 V VDD)
■ Anweisungssatz
¢ 8-Bit-Datenmanipulation
- 63 grundlegende Anweisungen mit illegaler Funkcode-Erkennung
17 Hauptanschlussarten
8 x 8 unsignierte Multiplikationsanweisungen
■ Entwicklungswerkzeuge
¢ Vollständiges Hardware-/Softwareentwicklungspaket
¢ DM (Debug-Modul)
