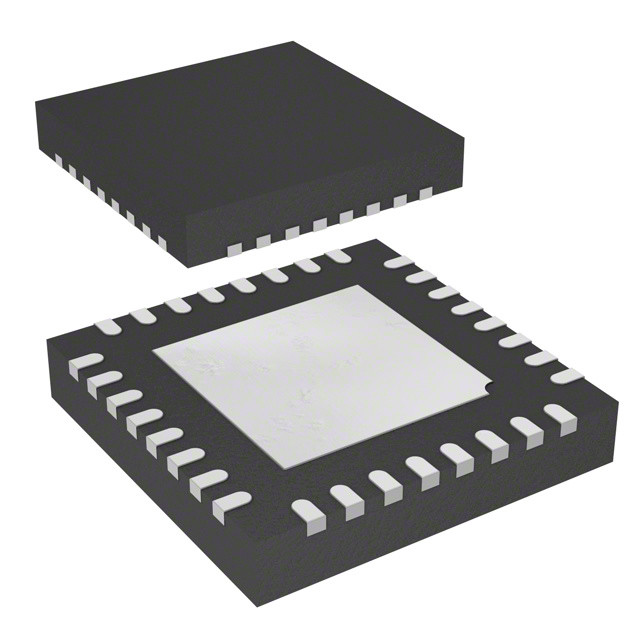

AT89C5130A-PUTUM IC MCU 8BIT 16KB FLASH 32QFN Mikrochip-Technologie

Beschreibung

AT89C5130A/31A-M ist eine Hochleistungs-Flash-Version der 80C51 Single-Chip 8-Bit-Mikrocontroller mit Vollgeschwindigkeits-USB-Funktionen.

Eigenschaften

• 80C52X2 Kern (6 Uhr pro Anweisung)
️ Maximale Kernfrequenz 48 MHz im X1-Modus, 24 MHz im X2-Modus
Doppel-Datenzeiger

¢ Drei 16-Bit-Timer/Zähler: T0, T1 und T2
256 Bytes an Scratchpad-RAM
• 16/32-Kbyte On-Chip Flash EEPROM In-System-Programmierung über USB
Bytes und Seite (128 Bytes) Löschen und Schreiben
100 000 Schreibzyklen
• 3-Kbyte-Flash EEPROM für Bootloader
Bytes und Seite (128 Bytes) Löschen und Schreiben
100 000 Schreibzyklen
• 1-Kbyte-EEPROM-Daten (
Bytes und Seite (128 Bytes) Löschen und Schreiben
100 000 Schreibzyklen
• Erweiterter RAM (ERAM) auf dem Chip: 1024 Bytes
• Integrierte Stromüberwachung (POR/PFD) zur Überwachung der internen Stromversorgung
• USB 1.1 und 2.0 Vollgeschwindigkeitsmodul mit Unterbrechung bei Abschluss der Übertragung
Endpunkt 0 für Kontrollübertragungen: 32-Byte-FIFO
6 Programmierbare Endpunkte mit Ein- oder Ausrichtung und mit Massen-, Unterbrechungs- oder Isochronübertragungen
• Endpunkt 1, 2, 3: 32-Byte-FIFO
• Endpunkt 4, 5: 2 x 64-Byte FIFO mit doppeltem Puffer (Ping-Pong-Modus)
• Endpunkt 6: 2 x 512-Byte FIFO mit doppelter Pufferung (Pingpong-Modus)
 Unterbrechungen unterbrechen/wieder aufnehmen
️ 48 MHz PLL für den Vollgeschwindigkeitsbusbetrieb
Abschaltung des Busses auf Anfrage des Mikrocontrollers
• 5 Kanäle Programmierbarer Zähler-Array (PCA) mit 16-Bit-Zähler, Hochgeschwindigkeits-Ausgabe, Vergleichen/Erfassen, PWM und Watchdog Timer-Fähigkeiten
• Programmierbarer Hardware Watchdog Timer (einmalig mit Reset-out aktiviert): 100 ms bis 3 s bei 8 MHz
• Tastaturunterbrechungsoberfläche am Port P1 (8 Bits)
• TWI (Two Wire Interface) 400 Kbit/s
• SPI-Schnittstelle (Master/Slave-Modus)
• 34 E/A-Pins
• 4 Direktantriebs-LED-Ausgänge mit programmierbaren Stromquellen: 2-6-10 mA
• Vierstufiges Prioritätsunterbrechungssystem (11 Quellen)
• Leerlauf- und Abschaltmodus
• 0 bis 24 MHz On-Chip-Oszillator mit analogen PLL für 48 MHz Synthese
• Industrielle Temperaturbereiche
• Stromversorgung mit erweiterter Reichweite: 2,7 V bis 5,5 V (für USB 3,3 V bis 5,5 V erforderlich)
• Pakete: PLCC52, VQFP64, QFN32
