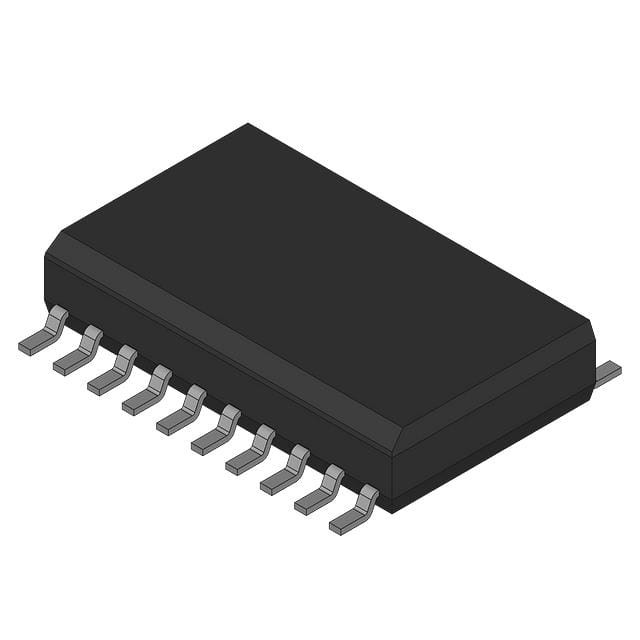

ATTINY40-SU IC MCU 8BIT 4KB FLASH 20SOIC Atmel

Übersicht

ATtiny40 ist ein leistungsstarker CMOS 8-Bit-Mikrocontroller, der auf der kompakten AVR-RISC-Architektur basiert.Der ATtiny40 erreicht Durchsatzraten von 1 MIPS pro MHz, so dass der Systementwickler den Stromverbrauch im Vergleich zur Verarbeitungsgeschwindigkeit optimieren kann.

Eigenschaften

• Hochleistungs- und Niedrigleistungs-AVR® 8-Bit-Mikrocontroller
• Erweiterte RISC-Architektur
54 leistungsfähige Anweisungen Die meisten Einzel-Uhrzyklus-Ausführung
16 x 8 Arbeitsregister für allgemeine Zwecke
 Vollstatischer Betrieb
- bis zu 12 MIPS-Durchsatz bei 12 MHz
• Nichtflüchtige Programm- und Datenspeicher
4K-Bytes Programmierbares Flash-Programm im System
256 Bytes interne SRAM
¢ Flash Schreib/ Löschzyklen: 10,000
Aufbewahrung der Daten: 20 Jahre bei 85 °C / 100 Jahre bei 25 °C
• Peripheriene Merkmale
Ein 8-Bit-Timer/Zähler mit zwei PWM-Kanälen
Ein 8/16-Bit-Timer/Zähler
Analog-Digital-Konverter mit 10 Bit
• 12 einseitige Kanäle
Programmierbarer Wachhund-Timer mit separatem Oszillator auf dem Chip
Analog-Vergleicher auf Chip
¢ Master-Slave-SPI-Serienoberfläche

• Besondere Merkmale des Mikrocontrollers
In-System-Programmierbar
¢ Außen- und Innenunterbrechungen
️ Niedrigleistungsruhigkeit, ADC-Lärmreduzierung, Standby- und Power-Down-Modi
Erweiterte Strom-Auf-Reset-Schaltung
Innenkalibrierter Oszillator
• I/O und Pakete
- 20 Pins SOIC/TSSOP: 18 programmierbare E/A-Leitung
- 20 Pad VQFN/MLF: 18 programmierbare E/A-Linien
• Betriebsspannung:
¥ 1,8 ¥ 5,5 V
• Programmierspannung:
5V
• Geschwindigkeitsgrad
️ 0 ️ 4 MHz @ 1,8 ️ 5,5 V
️ 0 ️ 8 MHz @ 2,7 ️ 5,5 V
️ 0 ️ 12 MHz @ 4,5 ️ 5,5 V
• Industrielle Temperaturbereiche
• Niedriger Stromverbrauch
- Aktiver Modus:
• 200 μA bei 1 MHz und 1,8 V
¢ Leerlauf:
• 25 μA bei 1 MHz und 1,8 V
¢ Ausgeschalteter Modus
• < 0,1 μA bei 1,8 V
