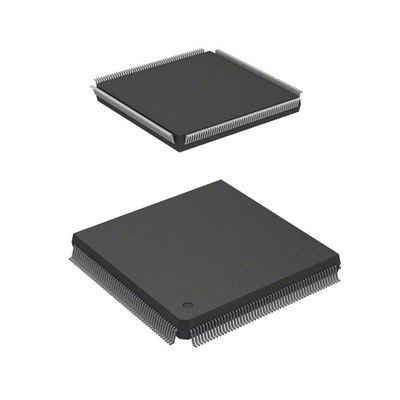

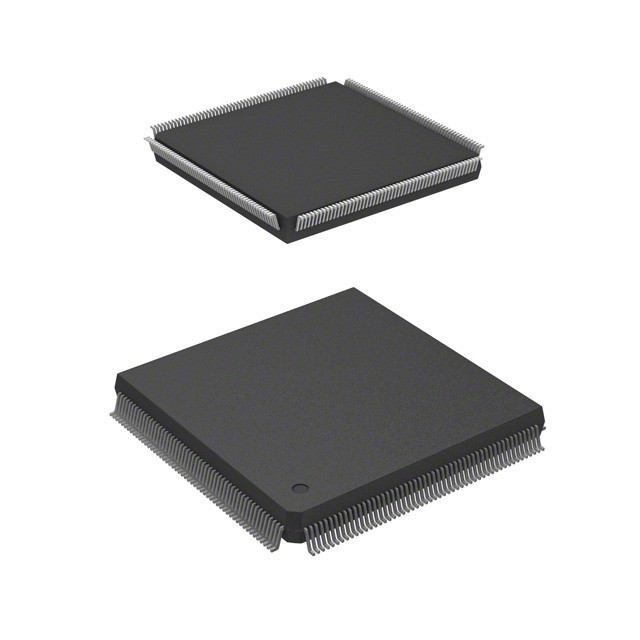

MB91F362APFVS-G IC MCU 32BIT 512KB FLASH 208QFP Infineon Technologies

■ Beschreibung

Die Fujitsu MB91360G-Serie ist ein Standardmikrocontroller mit einer Vielzahl von I/O-Peripheriegeräten und Bussteuerungsfunktionen.Die MB91360G-Serie verfügt über einen 32-Bit-RISC-CPU-Kern (FR50-Serie) und eignet sich für eingebettete Steuerungsanwendungen, die eine leistungsstarke und schnelle CPU-Verarbeitung erfordernDie MB91360G-Serie enthält auch bis zu 4 Kbyte Instruktions-Cache-Speicher und andere interne Speicher, um die Ausführungsgeschwindigkeit der CPU zu verbessern.

■ Besonderheiten

• Ausführungszeit: bis zu 15,6 ns (64 MHz)
• CPU der Reihe FR50: RISC-Architektur
Die CPU verfügt über eine allgemeingültige Registerarchitektur mit einer verbesserten numerischen Implementierung, wodurch eine breite
die Anzahl der verzögerten Zweigbefehle verringert die Ausführungszeitverluste aufgrund von Pipeline-Unterbrechungen.
Bit-Manipulationsanweisungen und Speicherzugriffsanweisungen wurden verbessert, was zu einem verbesserten Code führt
Effizienz und Ausführungsgeschwindigkeit für die Kontrolle.
• Eine fünfstufige Pipeline-Struktur ermöglicht eine hohe Verarbeitungsgeschwindigkeit (eine Anweisung pro Zyklus)
• 32-Bit-Linear-Adressenraum: 4 Gbytes
• Feste 16-Bit-Instruktionsgröße (Grundanweisungen)
• Hochgeschwindigkeitsmultiplikation/Schrittteilung
• Hochgeschwindigkeitsunterbrechungsverarbeitung (6 Zyklen)
• Allzweckregister: 16 × 32 Bit
• Außenbus-Schnittstelle mit vielfältigen Funktionen
Teilt den externen Speicherplatz in maximal acht Bereiche.
Auswahl (8, 16, 32-Bit) und Flächengröße können für jeden Bereich angegeben werden.
• Adressbus bis 32 Bit breit
• Programmierbare automatische Wartefunktion
• Interner Instruktions-Cache
Die MB91360G-Serie enthält bis zu 4 Kbyte Anweisungscache, um die Ausführungsgeschwindigkeit externer Programme zu verbessern.
• Zwei-Wege-Assoziativ-Caching
• DMAC
Der direkte Speicherzugang (DMA) kann verwendet werden, um verschiedene Arten von Datenübertragungen durchzuführen, ohne über die CPU zu gehen.
• Acht Kanäle (einschließlich bis zu 3 externen Kanälen)
• Unterstützt werden drei Übertragungsarten: Single/Block, Burst, Continuous Transfer
• Mechanismen zur Steuerung des Stromverbrauchs
Die MB91360G-Serie enthält eine Reihe von Funktionen zur Steuerung der Betriebsuhr zur Verringerung des Stromverbrauchs.
• Software-Steuerung: Schlaf- und Stopp-/Echtzeit-Uhrfunktionen
• Hardwaresteuerung: Hardwarestandby-Funktion
• Zahnradfunktion (Teiler): Die CPU und die Peripherie können unabhängig voneinander eingestellt werden.
• enthält eine Reihe von peripheren Funktionen
• UART, U-Timer
• Echtzeituhr (mit optionaler Unteruhrfunktion und Unteruhrkalibrationsmodul)
• Steuerung des Schrittmotors
• Geräuschgenerator
• Serial IO (SIO), SIO-Prescaler
• Zurücksetzen
• Alarmvergleicher
• IO-Timer
• I2C-Schnittstelle
• 10-Bit-D/A-Wandler
• CAN-Schnittstelle
• 10-Bit-A/D-Wandler
• 16-Bit-Wiederauflade-Timer
• 16-Bit-PWM-Timer
• Wachhund-Timer
• Bitsuchmodul
• Unterbrechungssteuerung
• Externe Unterbrechungs-Einträge
• Funktion des E/A-Anschlusses
• Unterbrechungen
¢16 maskierbare Unterbrechungsstufen
• andere
• Stromversorgungsspannung
• 5 V Stromversorgung verwendet, der interne Regler erzeugt einen internen Strom von 3,3 V
• Paket: MB91FV360GA verwendet ein PGA401-Paket, MB91F362GA wird in einem QFP208-Paket geliefert und MB91F369GA in einem QFP160-Paket.
