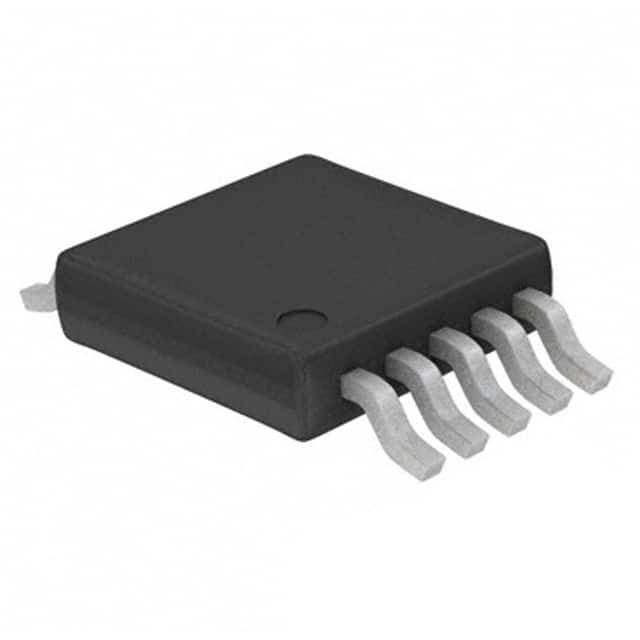

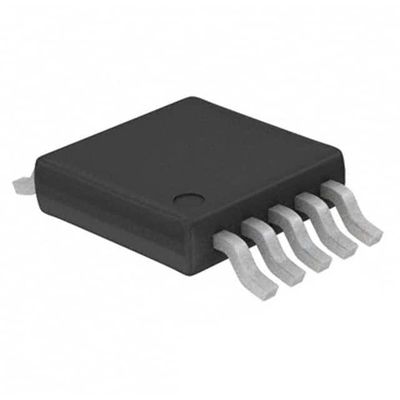

R5F10Y17ASP#50 IC MCU 16BIT 4KB FLASH 10LSSOP Renesas Electronics America Inc.

Eigenschaften

Technik mit sehr geringer Leistung
• 1,8 V bis 5,5 V Betrieb aus einer einzigen Versorgung
• Stopp (RAM behalten): 0,23 μA, (LVD aktiviert): 0,31 μA
• Schlummerzeit: 0,7 mA (UART), 1,20 mA (ADC)
• Betrieb: 63 μA /MHz

16-Bit-CPU-Kern RL78

• liefert 31 DMIPS mit einer maximalen Betriebsfrequenz von 24 MHz
• Ausführung von Anweisungen: 86% der Anweisungen können in 1 bis 2 Taktzyklen ausgeführt werden
• CISC Architecture (Harvard) mit einer 3-stufigen Pipeline
• Multiply Signed & Unsigned: 16 x 16 bis 32-Bit Ergebnis in 1 Clockzyklus
• MAC: 16 x 16 bis 32 Bit Ergebnis in 2 Uhrzyklen
• 16-Bit-Fassverschiebung für Schichten und Drehen in 1 Uhrzyklus
• Debug-Funktion mit einem Kabel auf dem Chip

Haupt-Flash-Speicher

• Dichte: 2 bis 16 KB
• Blockgröße: 1 KB
• On-Chip-Einzelspannung-Flashspeicher mit Schutz vor Blocklöschung/Schreiben

Daten-Flash-Speicher

• Daten-Flash mit Hintergrundfunktion
• Daten-Flash-Größe: 2 KB Größenoptionen
• Löschzyklen: 1 Million (typisch)
• Lösch-/Programmierspannung: 1,8 V bis 5,5 V RAM
• Größenoptionen von 256 B bis 1,5 KB
• Unterstützt Operanden oder Anweisungen
• Sicherung in allen Modi

Hochgeschwindigkeits-Oszillator

• 24 MHz mit einer Genauigkeit von +/- 1% bei Spannung (1.8 V bis 5,5 V) und Temperatur (-20 °C bis 85 °C)
• Vorkonfigurierte Einstellungen: 24 MHz, 16 MHz, 12 MHz, 8 MHz, 6 MHz, 4 MHz, 3 MHz, 2 MHz und 1 MHz

Wiedereinstellung und Versorgungsmanagement

• Monitor/Generator für den Wiederaufnahmebetrieb (POR)
• Niederspannungserkennung (LVD) mit 12 Einstellmöglichkeiten (Funktion Unterbrechung und/oder Neustellung)
