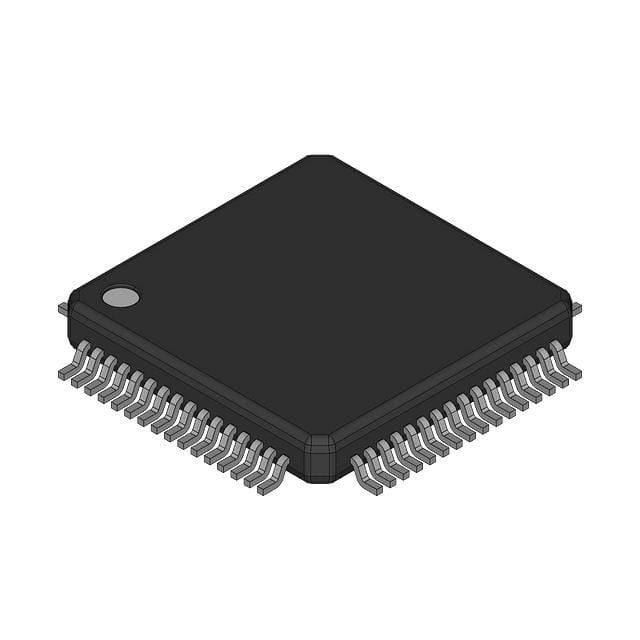

MCHC908JR32PBE IC MCU 8BIT 32KB FLASH 64LQFP Freescale Halbleiter

Allgemeine Beschreibung

Einleitung
Der MC68HC908GR8 ist ein Mitglied der kostengünstigen, leistungsstarken M68HC08-Familie von 8-Bit-Mikrocontroller-Einheiten (MCUs).Alle MCUs der Familie verwenden die erweiterte Zentralprozessor-Einheit M68HC08 (CPU08) und sind mit einer Vielzahl von Modulen erhältlich., Speichergrößen und -arten und Pakettypen.
Dieses Dokument beschreibt auch den MC68HC908GR4. Der MC68HC908GR4 ist ein Gerät, das mit dem MC68HC908GR8 identisch ist, mit der Ausnahme, dass er weniger Flash-Speicher hat.Nur wenn es Unterschiede zum MC68HC908GR8 gibt, wird der MC68HC908GR4 im Text ausdrücklich erwähnt..

Eigenschaften

Aus Gründen der Bequemlichkeit wurden folgende Aspekte dargestellt:
• Standardmerkmale des MC68HC908GR8
• Merkmale der CPU08

Standardmerkmale des MC68HC908GR8

• Hochleistungsarchitektur M68HC08 für C-Compiler optimiert
• Vollständig aufwärtskompatibel mit den Objektcodes M6805, M146805 und M68HC05
• Interne Busfrequenz von 8 MHz
• FLASH-Programmmemory-Sicherheit (1)
• On-Chip-Programmierfirmware für den Einsatz mit einem Host-PC, der keine hohe Spannung für den Eingang benötigt
• Systeminterne Programmierung
• Systemschutzmerkmale:
Optional Computer, der ordnungsgemäß arbeitet (COP) zurückgesetzt
¢ Niederspannungsdetektion mit optionaler Wiedereinstellung und auswählbaren Auslösepunkten für den Betrieb mit 3,0 V und 5,0 V
– Illegal opcode detection with reset
️ Illegale Adresserkennung mit Reset
• Niedrigleistungskonstruktion; vollständig statisch mit Stopp- und Wartearten
• Standardmodus der Niedrigleistung:
️ Wartenmodus
️ Stoppmodus
• Master-Reset-Pin und Power-on-Reset (POR)
• 7680 Bytes FLASH-Speicher auf dem MC68HC908GR8 und 4096 Bytes FLASH-Speicher auf dem MC68HC908GR4 mit Programmierfähigkeiten des FLASH-Programmmemories im Schaltkreis
• 384 Bytes RAM (Random Access Memory) auf dem Chip
• Serielle Peripherie-Schnittstellenmodule (SPI)
• Modul für die serielle Kommunikation (SCI)
• Ein 16-Bit, 2-Kanal-Timer (TIM1) und ein 16-Bit, 1-Kanal-Timer (TIM2) Schnittstellenmodul mit wählbarer Eingabeaufnahme, Ausgabevergleiche und PWM-Fähigkeit auf jedem Kanal
• 6-Kanal-Analog-Digital-Konverter (ADC) mit 8-Bit-nachfolgender Annäherung
• BREAK-Modul (BRK) zur Einstellung eines einzigen Ausfallpunktes während der Debugging im Stromkreis
• Interne Abzüge von IRQ und RST zur Senkung der Kosten für das Kundensystem
• Uhrgeneratormodul mit 32-kHz-Kristall-kompatibelem PLL (Phase-Lock-Schleife) auf dem Chip
• bis zu 21 allgemeine Eingang/Ausgangspins, einschließlich:
️ 19 gemeinsame Funktions-E/A-Pins
- bis zu zwei spezielle E/A-Pins, je nach Paketwahl
• Auswählbare Pullups auf Eingänge nur an den Ports A, C und D. Die Auswahl erfolgt auf Basis eines einzelnen Portbit.
Während des Ausgangsmodus werden die Pullups abgeschaltet.
• Hochstromspülung von 10 mA/10-mA-Quellkapazität auf allen Port-Pins
• Höhere 15-mA-Stromsenk-/Quellkapazität bei PTC0·PTC1
• Timebase module with clock prescaler circuitry for eight user selectable periodic real-time interrupts with optional active clock source during stop mode for periodic wakeup from stop using an external 32-kHz crystal
• Aktivieren des Oszillator-Stopp-Modus-Bits (OSCSTOPENB) im CONFIG-Register, damit der Benutzer wählen kann, ob der Oszillator im Stopp-Modus aktiviert oder deaktiviert wird
• 4-Bit-Tastatur-Wach-up-Port
• 42-Pin-Schrumpf-Doppel-In-Line-Paket (SDIP), 32-Pin-Quad-Flatpack (QFP), 28-Pin-Plastik-Doppel-In-Line-Paket (DIP) oder 28-Pin-Kleine-Umriss-Integrierte Schaltung (SOIC)
• Spezifische Merkmale des MC68HC908GR8 in 28-Pin-DIP und 28-Pin-SOIC sind:
Der Port B ist nur 4 Bits: PTB0PTB3; 4-Kanal-ADC-Modul
Keine Port-C-Bits

Merkmale der CPU08

Zu den Merkmalen des CPU08 gehören:
• Erweitertes Programmmodell HC05
• Umfangreiche Schleifensteuerungsfunktionen
• 16 Ansprechmodi (acht mehr als beim HC05)
• 16-Bit-Indexregister und Stackpointer
• Datenübertragungen von Speicher zu Speicher
• Schnelle 8 × 8 Multiplikationsanweisung
• Schnelle 16/8-Teilungsanweisung
• Binär codierte Dezimalzeichen (BCD)
• Optimierung für Steuerungsanwendungen
• Effiziente Unterstützung der C-Sprache
