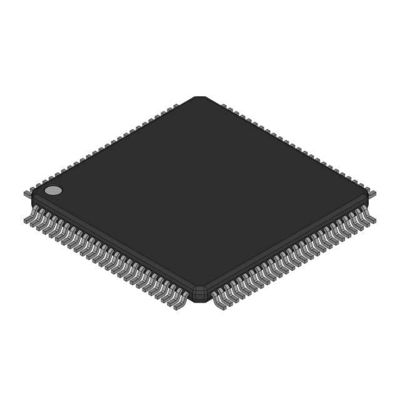

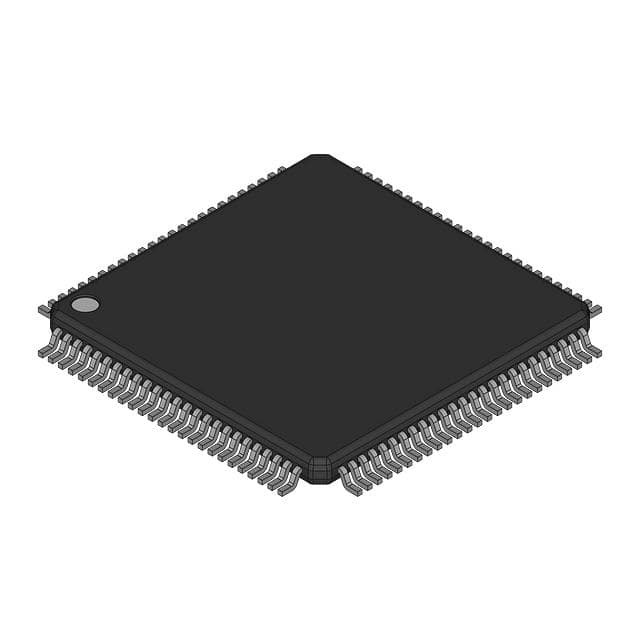

M30803FGFP#U3 IC MCU 16BIT 256KB FLASH 100QFP Renesas Electronics America Inc.

Übersicht

The M16C/80 group of single-chip microcomputers are built using the high-performance silicon gate CMOS process using a M16C/80 Series CPU core and are packaged in a 100-pin and 144-pin plastic molded QFPDie peripheren Funktionen von 100-Pin und 144-Pin sind üblich.Mit 16M Bytes AdressraumSie verfügen zudem über einen eingebauten Multiplikator und DMAC, was sie ideal für die Steuerung von Büro-, Kommunikations-, Industrie-und andere Anwendungen für die Hochgeschwindigkeitsverarbeitung.

Eigenschaften

• Speicherkapazität
RAM 10 bis 24 Kbyte
• Kürzeste Ausführungszeit der Anweisung......50ns (f ((XIN) = 20MHz)
• Versorgungsspannung4.2 bis 5,5 V (f ((XIN) = 20 MHz)
Masken-ROM, externe ROM und Flash-Speicherversionen
2.7 bis 5,5 V (f ((XIN) = 10 MHz)
Masken-ROM, externe ROM und Flash-Speicherversionen
• Niedriger Stromverbrauch..................45mA (M30800MC-XXXFP)
(f ((XIN) = 20 MHz ohne Software-Warteschaltung,Vcc=5V)
• Unterbrechungen 29 interne und 8 externe Unterbrechungsquellen,
5 Unterbrechung der Software
Quellen; 7 Ebenen (einschließlich Schlüsselinputunterbrechung)
• Multifunktionaler 16-Bit-Timer................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
• Serielle E/A............................................... 5 Kanäle für UART oder synchrone Uhr
• DMAC........................ 4 Kanäle (Trigger: 31 Quellen)
• DRAMC verwendet für EDO, FP, CAS vor RAS-Aktualisierung, Selbstaktualisierung
• A/D-Wandler... 10 Bit X 8 Kanäle (bis zu 10 Kanäle erweiterbar)
• D/A-Wandler... 8 Bit X 2 Kanäle
• CRC-Berechnungsschaltung
• XY-Wandler........................1 Schaltkreis
• Wachhund-Timer 1 Zeile
• Programmierbares E/A....................... 87 Zeilen: 100-Pin-Version, 123 Zeilen: 144-Pin-Version
• Eingangsanschluss 1 Zeile (P85 mit NMI-Pin geteilt)
• Erweiterung des Speichers....................... verfügbar (16M Bytes)
• Chip wählen Ausgang........................... 4 Zeilen
• Uhrgenerationsschaltkreis.................2 eingebaute Uhrgenerationsschaltkreise
(eingebundener Rückkopplungswiderstand und externer Keramik- oder Quarz-Oszillator)

Anwendungen

Audio, Kameras, Bürogeräte, Kommunikationsgeräte,
tragbare Geräte usw.
