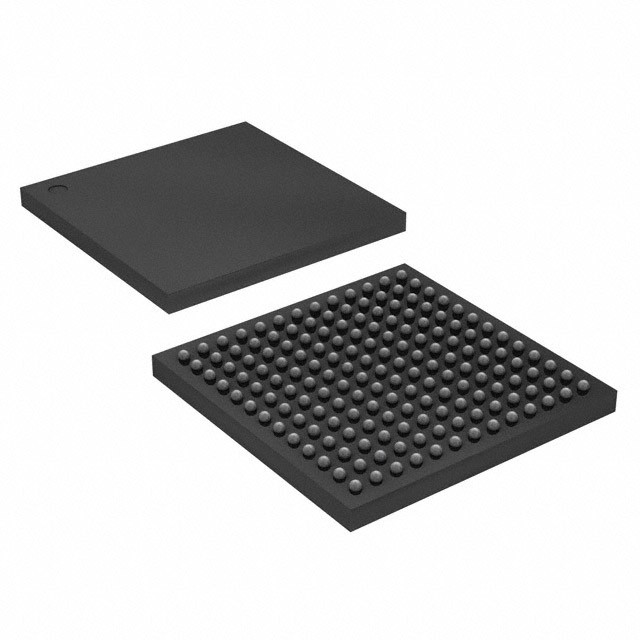

STM32L4R9AII6 IC MCU 32BIT 2MB FLASH 169UFBGA STMikroelektronik

Beschreibung

Die Geräte STM32L4R5xx, STM32L4R7xx und STM32L4R9xx sind eine Ultra-Low-Power-Mikrocontroller-Familie (STM32L4+-Serie), die auf dem hochleistungsfähigen Arm® Cortex®-M4 32-Bit RISC-Kern basiert.Sie arbeiten mit einer Frequenz von bis zu 120 MHz.

Der Cortex-M4-Kern verfügt über eine einpräzise Floating-Point Unit (FPU), die alle Arm®-Einpräzisions-Datenverarbeitungsanweisungen und alle Datentypen unterstützt.Der CortexM4-Kern implementiert auch einen vollständigen Satz von DSP-Anweisungen (Digital Signal Processing) und eine Speicherschutz-Einheit (MPU), die die Sicherheit der Anwendung verbessert..

Diese Geräte enthalten Hochgeschwindigkeitsspeicher (2 Mbyte Flash-Speicher und 640 Kbyte SRAM),ein flexibler externer Speichercontroller (FSMC) für statische Speicher (für Geräte mit Paketen von 100 Pins und mehr), zwei OctoSPI Flash-Speicher-Schnittstellen (verfügbar auf allen Paketen) und eine breite Palette von erweiterten E/A- und Peripheriegeräten, die mit zwei APB-Bussen, zwei AHB-Bussen und einer 32-Bit-Multi-AHB-Bus-Matrix verbunden sind.

Die STM32L4Rxxx-Geräte enthalten mehrere Schutzmechanismen für eingebetteten Flash-Speicher und SRAM: Leseschutz, Schreibschutz, proprietärer Code-Leseschutz und eine Firewall.

Diese Geräte bieten einen schnellen 12-Bit-ADC (5 Msps), zwei Vergleichsgeräte, zwei Betriebsverstärker, zwei DAC-Kanäle, einen internen Spannungsreferenzpuffer, einen RTC mit geringer Leistung, zwei allgemeine 32-Bit-Timer,zwei 16-Bit-PWM-Timer für die MotorsteuerungDie Geräte unterstützen vier digitale Filter für externe Sigma-Delta-Modulatoren (DFSDM).bis zu 24 kapazitive Sensorkanäle verfügbar.

Eigenschaften

• Ultra-niedrige Leistung mit FlexPowerControl
- 1,71 V bis 3,6 V Stromversorgung
-40 °C bis 85/125 °C
¢ Batchbeschaffungsmodus (BAM)
305 nA im VBAT-Modus: Versorgung für RTC- und 32x32-Bit-Backup-Register
- 33 nA Ausschaltmodus (5 Weckpunkte)
- 125 nA Standby-Modus (5 Weckpunkte)
- 420 nA Standby-Modus mit RTC
- 2,8 μA Halt 2 mit RTC
️ 110 μA/MHz Betriebsmodus (LDO-Modus)
️ 43 μA/MHz Betriebsmodus (@ 3,3 V SMPS-Modus)
5 μs Aufwachen aus dem Stoppmodus
¢ Ausfall-Rücksetzen (BOR) in allen Moden mit Ausnahme des Abschaltens
Verknüpfungsmatrix
• Kern: Arm® 32-Bit Cortex®-M4-CPU mit FPU, adaptivem Echtzeitbeschleuniger (ART Accelerator), der die Ausführung im Wartezustand von Flash-Speicher ermöglicht, Frequenz bis 120 MHz, MPU, 150 DMIPS/1.25 DMIPS/MHz (Dhrystone 2).1) und DSP-Anweisungen
• Leistungsanalyse
¢ 1,25 DMIPS/MHz (Drystone 2.1)
¢ 409,20 Coremark® (3,41 Coremark/MHz @120 MHz)
• Energiebezogene Benchmark
¢ 233 ULPMarkTMCP-Score
¢ 56,5 ULPMarkTMPP-Score
• Uhrquellen
️ 4 bis 48 MHz Kristalloszillator
- 32 kHz Kristalloszillator für RTC (LSE)

¢ Interner Multiespeed-Oszillator von 100 kHz bis 48 MHz, automatisch durch LSE eingestellt (Genauigkeit von mehr als ±0,25%)
- 48 MHz mit Taktwiederherstellung
3 PLL für Systemuhr, USB, Audio, ADC
• RTC mit HW-Kalender, Alarm und Kalibrierung
• Bis zu 24 kapazitive Sensorkanäle: Unterstützung von Touchtasten, linearen und rotierenden Touchsensoren
• Erweiterte Grafikfunktionen
Chrom-ART-Beschleuniger (DMA2D) für die Erstellung von verbesserter grafischer Inhalte
Chrom-GRC (GFXMMU) mit bis zu 20% Optimierung der grafischen Ressourcen
MIPI® DSI-Hostcontroller mit zwei DSI-Strecken, die jeweils mit bis zu 500 Mbits/s laufen
️ LCD-TFT-Steuerung
• 16x-Timer: 2 x 16-Bit fortgeschrittene Motorsteuerung, 2 x 32-Bit und 5 x 16-Bit Allzweck, 2 x 16-Bit Basic, 2 x 16-Bit Low-Power-Timer (erhältlich im Stop-Modus), 2 x Wachhunde, SysTick-Timer
• Bis zu 136 schnelle Eingänge, die meisten mit 5 V Toleranz, bis zu 14 Eingänge mit unabhängiger Versorgung bis 1,08 V
• Erinnerungen
2 Mbyte Flash, 2 Banken Lese-Während-Schreiben, proprietärer Code-Lese-Schutz
640 Kbyte SRAM, darunter 64 Kbyte mit Hardwareparitätsprüfung
¢ Außenspeicheroberfläche für statische Speicher, die SRAM, PSRAM, NOR, NAND und FRAM unterstützen
2 x OctoSPI-Speicherschnittstelle
• 4x digitale Filter für den Sigma-Delta-Modulator
