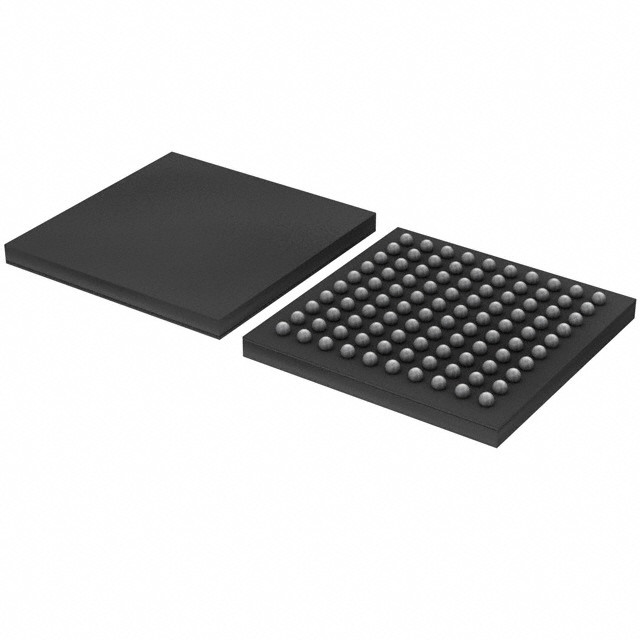

ATMEGA1280-16CU IC MCU 8BIT 128KB FLASH 100CBGA Mikrochip-Technologie

Übersicht

Der ATmega640/1280/1281/2560/2561 ist ein leistungsstarker CMOS 8-Bit-Mikrocontroller, der auf der AVR-erweiterten RISC-Architektur basiert.Der ATmega640/1280/1281/2560/2561 erreicht Durchsatzraten von 1 MIPS pro MHz, so dass der Systementwickler den Stromverbrauch gegenüber der Verarbeitungsgeschwindigkeit optimieren kann.

Eigenschaften

• Hochleistungs- und Niedrigleistungs-Atmel® AVR® 8-Bit-Mikrocontroller
• Erweiterte RISC-Architektur
135 Leistungsfähige Anweisungen Die meisten Einzeltaktzyklen
32 × 8 Arbeitsregister für allgemeine Zwecke
 Vollstatischer Betrieb
- bis zu 16 MIPS-Durchsatz bei 16 MHz
¢ On-Chip 2-Zyklus-Multiplikator
• Nichtflüchtige Speichersegmente mit hoher Langlebigkeit
64K/128K/256KBytes selbstprogrammierbarer Flash im System
- 4Kbyte EEPROM
8Kbyte interne Speichermaschine
Schreib-/Löschzyklen:10,000 Flash/100.000 EEPROM
Aufbewahrung der Daten: 20 Jahre bei 85°C/ 100 Jahre bei 25°C
Optional Boot Code Abschnitt mit unabhängigen Lock Bits
• In-System-Programmierung durch Boot-Programm auf dem Chip
• Richtige Lesen-Wie-Schreiben-Operation
Programmiersperre für die Softwaresicherheit
• Langlebigkeit: bis zu 64 Kbyte Optional externer Speicherplatz
• Unterstützung der Atmel® QTouch® Bibliothek
- Kapazitäts-Touchknöpfe, Schieberaden und Räder
¢ Übernahme von QTouch und QMatrix
- bis zu 64 Sinneskanäle
• JTAG (IEEE® std. 1149.1-konform) Schnittstelle
 Grenz-Scan-Fähigkeiten nach dem JTAG-Standard
¢ umfangreiche Debug-Unterstützung auf dem Chip
Programmierung von Flash, EEPROM, Sicherungen und Lock-Bits über die JTAG-Schnittstelle
• Peripheriene Merkmale
Zwei 8-Bit-Timer/Zähler mit separatem Prescaler und Vergleichsmodus
Vier 16-Bit-Timer/Zähler mit separatem Prescaler, Vergleichen und Erfassen
️ Echtzeitzähler mit separatem Oszillator
4 8-Bit-PWM-Kanäle
6/12 PWM-Kanäle mit programmierbarer Auflösung von 2 bis 16 Bit (ATmega1281/2561, ATmega640/1280/2560)
Ausgangsvergleichsmodulator
- 8/16-Kanal, 10-Bit-ADC (ATmega1281/2561, ATmega640/1280/2560)
¢ Zwei/Vier programmierbare Serien-USART (ATmega1281/2561, ATmega640/1280/2560)
¢ Master-Slave-SPI-Serienoberfläche
¢ Byteorientierte 2-drahtreihe serielle Schnittstelle
Programmierbarer Wachhund-Timer mit separatem Oszillator auf dem Chip
Analog-Vergleicher auf Chip
¢ Unterbrechen und Aufwachen beim Pinnwechsel
• Besondere Merkmale des Mikrocontrollers
– Power-on Reset and Programmable Brown-out Detection
Innenkalibrierter Oszillator
¢ Außen- und Innenunterbrechungen
6 Schlafmodi: Leerlauf, ADC-Lärmreduktion, Stromsparen, Ausgeschaltet, Standby und Erweiterter Standby
• I/O und Pakete
- 54/86 Programmierbare E/A-Leitungen (ATmega1281/2561, ATmega640/1280/2560)
¢ 64-Pad QFN/MLF, 64-Lead TQFP (ATmega1281/2561)
- 100 Blei TQFP, 100 Kugel CBGA (ATmega640/1280/2560)
¢ RoHS/Vollgrün
• Temperaturbereich:
-40°C bis 85°C Industrie
• Sehr geringer Stromverbrauch
Aktivmodus: 1 MHz, 1,8 V: 500 μA
¢ Ausgeschalteter Modus: 0,1 μA bei 1,8 V
• Geschwindigkeitsstufe:
¢ ATmega640V/ATmega1280V/ATmega1281V
• 0 - 4MHz @ 1,8V - 5,5V, 0 - 8MHz @ 2,7V - 5,5V
¢ ATmega2560V/ATmega2561V:
• 0 - 2MHz @ 1,8V - 5,5V, 0 - 8MHz @ 2,7V - 5,5V
¢ ATmega640/ATmega1280/ATmega1281:
• 0 - 8MHz @ 2,7V - 5,5V, 0 - 16MHz @ 4,5V - 5,5V
¢ ATmega2560/ATmega2561:
• 0 - 16MHz @ 4,5V - 5,5V
