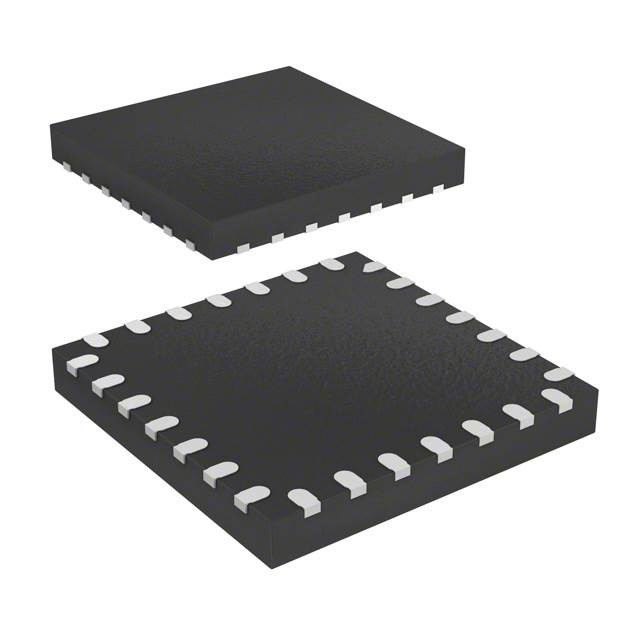

STM32F042G6U6TR IC MCU 32BIT 32KB FLASH 28UFQFPN STMikroelektronik

STM32F042G6U6TR Beschreibung

Der Mikrocontroller STM32F030x ist mit dem 32-Bit-RISC-Kern von ARM CortexTM-M0 mit hoher Leistung ausgestattet, der mit einer Frequenz von 48 MHz arbeitet.Hochgeschwindigkeits-Einbettungsspeicher (bis zu 64 Kbyte Flash-Speicher und bis zu 8 Kbyte SRAM)Alle Geräte bieten Standardkommunikationsschnittstellen (bis zu zwei I2Cs, bis zu zwei SPIs und bis zu zwei USARTs), einen 12-Bit-ADC,bis zu 6 16-Bit-Timer für allgemeine Zwecke und ein PWM-Timer mit fortgeschrittener Steuerung.
Der Mikrocontroller STM32F030x arbeitet im Temperaturbereich von -40 °C bis +85 °C, mit einer Stromversorgung von 2,4 bis 3,6 V. Ein umfassender Satz von Energiesparmodi ermöglicht das Design von Anwendungen mit geringer Leistung.
Der Mikrocontroller STM32F030x umfasst Geräte in vier verschiedenen Paketen von 20 bis 64 Pins. Je nach gewähltem Gerät sind verschiedene Peripheriegeräte enthalten.Die nachstehende Beschreibung gibt einen Überblick über das gesamte Angebot an vorgeschlagenen STM32F030x Peripheriegeräten..
Diese Eigenschaften machen den Mikrocontroller STM32F030x für eine Vielzahl von Anwendungen geeignet, z. B. für die Steuerung von Anwendungen und Benutzeroberflächen, Handgeräte, A/V-Empfänger und digitales Fernsehen,PC-Peripheriegeräte, Spieleplattformen, E-Bikes, Haushaltsgeräte, Drucker, Scanner, Alarmanlagen, Video-Intercoms und HVACs.

STM32F042G6U6TR Merkmale

● Kern: ARM® 32-Bit CortexTM-M0 CPU, Frequenz bis 48 MHz
● Erinnerungen
16 bis 64 Kbyte Flash-Speicher
4 bis 8 Kbyte SRAM mit HW-Paritätsprüfung
● CRC-Berechnungseinheit
● Zurücksetzen und Stromverbrauch
Spannungsbereich: 2,4 V bis 3,6 V

- Niedrige Leistungsmodule: Schlaf, Stillstand, Standby
● Zeitmanagement
️ 4 bis 32 MHz Kristalloszillator
Oszillator 32 kHz für RTC mit Kalibrierung
¢ Interne 8 MHz RC mit x6 PLL-Option
¢ Interner 40 kHz RC-Oszillator
● Bis zu 55 schnelle Eingänge
Alle auf externen Unterbrechungsvektoren abbildbar
- bis zu 36 Eingänge/Ausgänge mit 5 V Toleranz
● 5-Kanal-DMA-Steuerung
● 1 x 12-Bit, 1,0 μs ADC (bis zu 16 Kanäle)
- Umwandlungsbereich: 0 bis 3,6 V
- Analogversorgung von 2,4 bis 3,6 V
● Bis zu 10 Timer
Ein 16-Bit 7-Kanal-Advanced-Control-Timer für 6-Kanal-PWM-Ausgang mit Stillstandsgeneration und Notstopp
Ein 16-Bit-Timer mit bis zu 4 IC/OC, für die IR-Steuerung dekodierbar
Ein 16-Bit-Timer mit 2 IC/OC, 1 OCN, Stillzeitgenerierung und Notfallstopp
Zwei 16-Bit-Timer mit jeweils IC/OC und OCN, Stillzeitgenerierung, Notstopp und Modulator-Gate für die IR-Steuerung
Ein 16-Bit-Timer mit 1 IC/OC
Ein 16-Bit-Basis-Timer
¢ unabhängige und systemkontrollierende Timer
SysSick-Timer: 24-Bit-Abzähler
● Kalender-RTC mit Alarm und regelmäßigem Wecken von Stop/Standby
● Kommunikationsschnittstellen
- bis zu zwei I2C-Schnittstellen: eine unterstützt Fast Mode Plus (1 Mbit/s) mit 20 mA Stromsink
- bis zu zwei USARTs mit Unterstützung von Master-Synchron-SPI und Modemsteuerung; einer mit automatischer baudrate-Erkennung
- bis zu zwei SPI (18 Mbit/s) mit 4 bis 16 programmierbaren Bitframes
● Serielle Abwehr von Draht (SWD)
