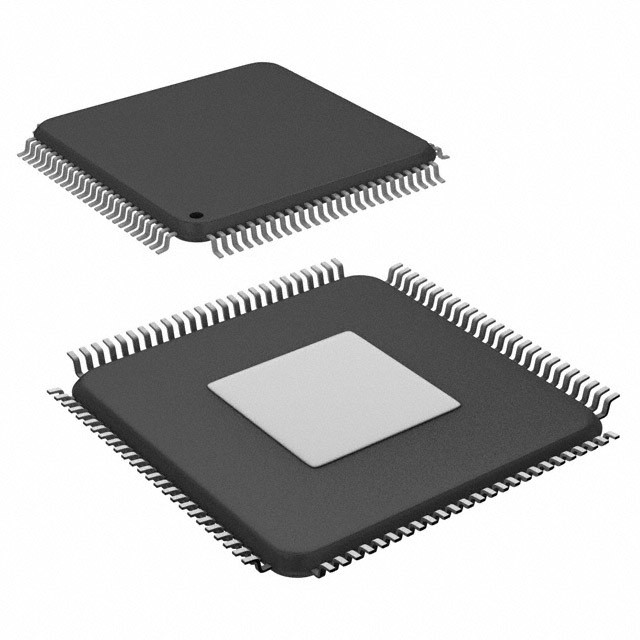

XC226796F66LACKXUMA1 IC MCU 16/32B 768 KB FLSH 100LQFP Infineon Technologies

Allgemeine Geräteinformationen

Die XC226x-Derivate sind leistungsstarke Mitglieder der Infineon XC2000-Familie von voll funktionsfähigen Single-Chip-CMOS-Mikrocontrollern.Diese Geräte erweitern die Funktionalität und Leistung der C166-Familie in Bezug auf Anweisungen (MAC-Einheit)Sie kombinieren hohe CPU-Leistung (bis zu 66 Millionen Anweisungen pro Sekunde) mit hoher Peripheriefunktionalität und verbesserten IO-Fähigkeiten.Optimierte Peripheriegeräte können flexibel an die Anforderungen der Anwendung angepasst werdenDiese Derivate bieten auch die Uhrgenerierung über PLL und interne oder externe Uhrquellen sowie verschiedene On-Chip-Speichermodule wie Programm-Flash, Programm-RAM und Daten-RAM.

Zusammenfassung der Merkmale

Für eine kurze Übersicht oder Referenz werden hier die Eigenschaften des XC226x-S in komprimierter Form aufgeführt.
• Hochleistungs 16-Bit-CPU mit 5-Stufen-Pipeline
¢ 15 ns Anweisungszykluszeit bei 66 MHz CPU-Uhr (Einzelzyklusdurchführung)
1 Zyklus 32-Bit Addition und Subtraktion mit 40-Bit Ergebnis
1 Zyklus-Multiplikation (16 × 16 Bit)
 1-Zyklus Multiplikations- und Akkumulations (MAC) -Anweisungen
Hintergrundteilung (32 / 16 Bit) in 21 Zyklen
Erweiterte Boolean-Bit-Manipulationsmöglichkeiten
¢ Ausführung von Null-Zyklus-Sprüngen
Zusätzliche Anweisungen zur Unterstützung von HLL und Betriebssystemen
¢ Registerbasiertes Design mit mehreren variablen Registerbanken
Unterstützung der schnellen Kontextwechselung mit zwei zusätzlichen lokalen Registerbanken
16 MBytes Gesamtlinear Adressraum für Code und Daten
1024 Bytes Spezielle Funktionsregisterfläche auf dem Chip (kompatibel mit der C166-Familie)
• 16-Prioritäts-Level-Interrupt-System mit bis zu 87 Quellen, wählbare externe Eingaben
für die Unterbrechungsgeneration und das Aufwachen, Probenahmen bis zu 15 ns
• 8-Kanal-Interrupt-Driven-Einzelzyklus-Datenübertragungseinrichtungen über
Peripheral Event Controller (PEC), 24-Bit-Pointers decken den gesamten Adressraum ab
• Uhrgenerierung aus internen oder externen Uhrquellen,
über On-Chip PLL oder über Prescaler
• Speichermodule auf dem Chip
1 Kbyte Stand-By-RAM auf dem Chip (SBRAM)
2 Kbyte Dual-Port-RAM (DPRAM) auf dem Chip
¢ 16 Kbyte Datenspeicher-SRAM (DSRAM)
- bis zu 64 Kbyte Programm-/Daten-SRAM (PSRAM) auf dem Chip
- bis zu 768 Kbyte Programmspeicher auf dem Chip (Flash-Speicher)
• Peripherie-Module auf dem Chip
Zwei synchronisierbare A/D-Wandler mit insgesamt 16 Kanälen, 10-Bit-Auflösung,
Umrechnungszeit auf 1,2 μs, optionale Datenvorverarbeitung (Datenreduktion,
Reichweitenkontrolle)
¢ 16-Kanal-Einheit für die Erfassung/Vergleiche allgemeiner Zwecke (CAPCOM2)
- bis zu vier Erfassungs-/Vergleichseinheiten für flexible PWM-Signalgenerierung (CCU6x)
Mehrfunktionale allgemeine Timereinheit mit 5 Timern
6 serielle Schnittstellenkanäle, die als UART, LIN, High-Speed Synchron verwendet werden
Kanal (SPI/QSPI), IIC-Bus-Schnittstelle (10-Bit-Adressing, 400 kbit/s), IIS-Schnittstelle
- On-Chip MultiCAN-Schnittstelle (Rev. 2.0B aktiv) mit bis zu 128 Nachrichtenobjekten
(Full CAN/Basic CAN) auf bis zu 5 CAN-Knoten und Gateway-Funktionalität
¢ Echtzeituhr auf dem Chip
• bis zu 12 MBytes externer Adressraum für Code und Daten
Programmierbare externe Bus-Eigenschaften für verschiedene Adressbereiche
¢ Multiplexed oder Demultiplexed externe Adress-/Datenbusse
Auswählbare Adressbusbreite
¢ 16-Bit- oder 8-Bit-Datenbusbreite
Vier programmierbare Chip-Selektionssignale
• Einzelige Stromversorgung von 3,0 V bis 5,5 V
• Leistungssenkungsmodus mit flexiblem Strommanagement
• Programmierbarer Wachhund-Timer und Wachhund-Oszillator
• Bis zu 75 allgemeine E/A-Linien
• Bootstrap-Lader auf dem Chip
• Unterstützung durch eine Vielzahl von Entwicklungswerkzeugen wie C-Compiler,
Makro-Assembler-Pakete, Emulatoren, Evaluation Boards, HLL-Debugger, Simulatoren,
Logik-Analysator-Absortierer, Programmierplatten
• On-Chip Debug-Unterstützung über die JTAG-Schnittstelle
• 100-Pin Grüner LQFP-Pack, 0,5 mm (19,7 ml) Abstand
