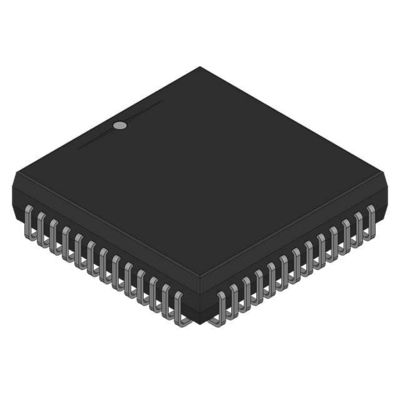

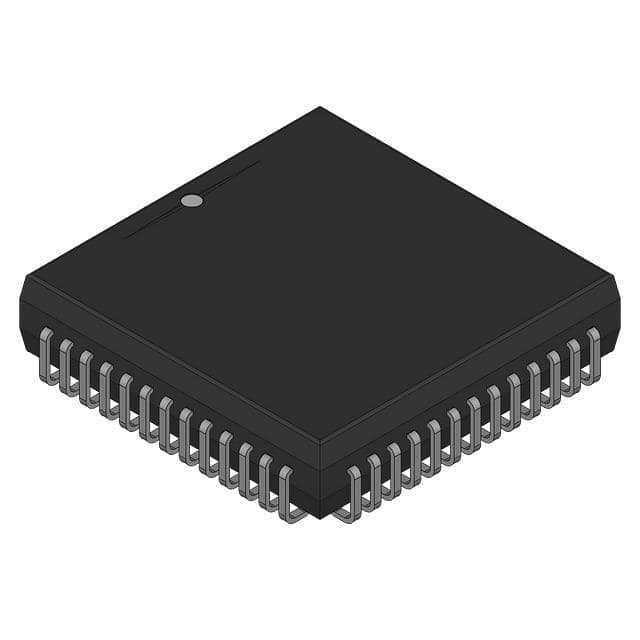

MC908AS32ACFNE IC MCU 8BIT 32KB FLASH 52PLCC Freescale Halbleiter

Allgemeine Beschreibung

1.1 Einführung
Der MC68HC908AP64 ist ein Mitglied der kostengünstigen, leistungsstarken 8-Bit-Familie M68HC08.
Mikrocontroller-Einheiten (MCUs): Alle MCUs der Familie verwenden die erweiterte Zentralprozessor-Einheit M68HC08 (CPU08) und sind mit einer Vielzahl von Modulen, Speichergrößen und -typen sowie Pakettypen erhältlich.

1.2 Merkmale

Zu den Merkmalen des MC68HC908AP64 gehören:
• Hochleistungsarchitektur M68HC08
• Vollständig aufwärtskompatibel mit den Objektcodes M6805, M146805 und M68HC05
• Höchstfrequenz der internen Busse:
8 MHz bei 5V oder 3V Betriebsspannung
• Uhreneingabeoptionen:
RC-Oszillator
- 32 kHz Kristalloszillator mit 32 MHz internem PLL
• Flash-Speicher für Benutzerprogramme mit Sicherheit
62.368 Bytes für MC68HC908AP64
️ 32.768 Bytes für MC68HC908AP32
¢ 16.384 Bytes für MC68HC908AP16
¢ 8.192 Bytes für MC68HC908AP8
• On-Chip-RAM
️ 2.048 Bytes für MC68HC908AP64 und MC68HC908AP32
️ 1.024 Bytes für MC68HC908AP16 und MC68HC908AP8
• Zwei 16-Bit-Zwei-Kanal-Timer-Schnittstellenmodule (TIM1 und TIM2) mit wählbarer Eingabeaufnahme,
Ausgabe vergleichen und PWM-Fähigkeit auf jedem Kanal
• Zeitbasismodul
• Modul 1 der seriellen Kommunikationsschnittstelle (SCI)
• Modul 2 für die serielle Kommunikationsschnittstelle (SCI) mit Infrarot- (IR) -Coder/Decoder
• Serielle Peripherie-Schnittstellenmodule (SPI)
• Systemmanagementbus (SMBus), Version 1.0/1.1 (Multi-Master IIC Bus)
• 8-Kanal-, 10-Bit-Analog-Digital-Wandler (ADC)
• IRQ1 externe Unterbrechungsspitze mit integriertem Pull-up
• IRQ2 externer Unterbrechungs-Pin mit programmierbarem Pullup
• 8-Bit-Tastatur-Wakeup-Port mit integriertem Pull-up
• 32 allgemeine Eingang/Ausgangspins:
- 31 gemeinsame Funktions-E/A-Pins
8 LED-Treiber (Senk)
6×25mA offenen Abfluss I/O mit Zug
• Niedrigleistungskonstruktion (vollständig statisch mit Stopp- und Warte-Modus)
• Master-Reset-Pin (mit integriertem Pull-up) und Power-on-Reset
• Systemschutzmerkmale
- Optionales Computer, das ordnungsgemäß arbeitet (COP), wieder eingerichtet, angetrieben durch einen internen RC-Oszillator
- Niederspannungserkennung mit optionaler Wiedereinstellung oder Unterbrechung
– Illegal opcode detection with reset
️ Illegale Adresserkennung mit Reset
• 48-Pin-Low-Quad-Flat Pack (LQFP), 44-Pin-Quad-Flat Pack (QFP) und 42-Pin-Schrumpf-Dual-in-Line
Paket (SDIP)
• Spezifische Merkmale des MC68HC908AP64 in 42-Pin-SDIP sind:

¢ Externe Unterbrechung nur auf IRQ1
Zu den Merkmalen des CPU08 gehören:
• Erweitertes Programmmodell HC05
• Umfangreiche Schleifensteuerungsfunktionen
• 16 Ansprechmodi (acht mehr als beim HC05)
• 16-Bit-Index-Register und Stack-Pointer
• Datenübertragungen von Speicher zu Speicher
• Schnelle Multiplikationsanweisung für 8x8
• Schnelle 16/8-Teilungsanweisung
• Binär codierte Dezimalzeichen (BCD)
• Optimierung für Steuerungsanwendungen
• Effiziente Unterstützung der C-Sprache
