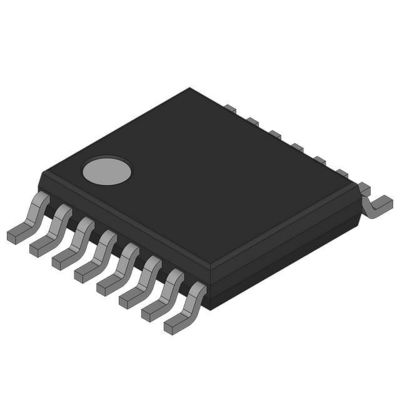

MC908QY4ACDTE IC MCU 8BIT 4KB FLASH 16TSSOP Freescale Halbleiter

Allgemeine Beschreibung

Einleitung
Der MC68HC908QY4A ist ein Mitglied der kostengünstigen, leistungsstarken M68HC08-Familie von 8-Bit-Mikrocontroller-Einheiten (MCUs).Alle MCUs der Familie verwenden die erweiterte Zentralprozessor-Einheit M68HC08 (CPU08) und sind mit einer Vielzahl von Modulen erhältlich., Speichergrößen und -arten und Pakettypen.

Eigenschaften

Zu den Merkmalen gehören:
• Hochleistungs-CPU-Kern M68HC08
• Vollständig aufwärtskompatibeler Objektcode mit M68HC05 Familie
• 5-V- und 3-V-Betriebsspannungen (VDD)
• 8-MHz-Betrieb mit 5 V, 4-MHz mit 3 V
• Trimmbarer innerer Oszillator
¢ Software-Auswahl für den Betrieb des internen Busses mit 1 MHz, 2 MHz oder 3,2 MHz

±25% nicht beschnitten
¢ Trimmbar auf etwa 0,4%
• Softwaretechnisch wählbarer Kristall-Oszillatorspielraum, 32°100 kHz, 1°8 MHz und 8°32 MHz
• Software konfigurierbare Eingabeuhr aus einer internen oder externen Quelle
• Automatisches Wecken von der STOP-Funktion mit einer speziellen internen 32-kHz-RC- oder Bus-Uhrquelle
• Programmierbares FLASH-Speicher auf dem Chip
¢ Internes Programm/Auslöschspannung
- Monitor-ROM mit benutzerberechtigten Programm-/ Löschroutinen
¢ Flash-Sicherheit (2)
• Random-Access-Speicher (RAM) im Chip
• 2-Kanal, 16-Bit-Timer-Schnittstelle (TIM) Modul
• 6-Kanal-, 10-Bit-Analog-Digital-Wandler (ADC) mit internem Bandbreitenschalter (ADC10)
• Bis zu 13 bidirektionale Eingangs-/Ausgangsleitungen und nur ein Eingang:
6 mit KBI geteilt
6 mit ADC geteilt
Zwei mit TIM
Ein Eingabeangebot nur mit IRQ geteilt

- Auswählbare Pullups auf allen Ports, auswählbar auf Basis eines einzelnen Bit
¢ Drei-Zustand-Fähigkeit für alle Port-Pins
• 6-Bit-Tastaturunterbrechung mit Weckfunktion (KBI)
¢ Programmierbar für Auf-/Abstiegs- oder Hoch-/Niedrigstandsdetektion
• Eigenschaften des Niederspannungshemmermoduls (LVI):

• Systemschutzmerkmale:

- Niederspannungsdetektion mit Reset
– Illegal opcode detection with reset
️ Illegale Adresserkennung mit Reset
• Außenseitiger asynchroner Interrupt-Pin mit innerem Pull-up (IRQ), der mit einem allgemeingültigen Eingangspin geteilt wird
• Master-asynchrone Reset-Pin mit internem Pull-up (RST), der mit einem allgemein genutzten E/A-Pin geteilt wird
• Speicherkarten für E/A-Register
• Energieeinsparende Stopp- und Wartearten
• MC68HC908QY4A, MC68HC908QY2A und MC68HC908QY1A sind in folgenden Packungen erhältlich:



• MC68HC908QT4A, MC68HC908QT2A und MC68HC908QT1A sind in folgenden Packungen erhältlich:
¢ 8-Pin-PDIP
️ 8-Pin-SOIC
¢ 8-Pin-Doppelplatten ohne Blei (DFN)
