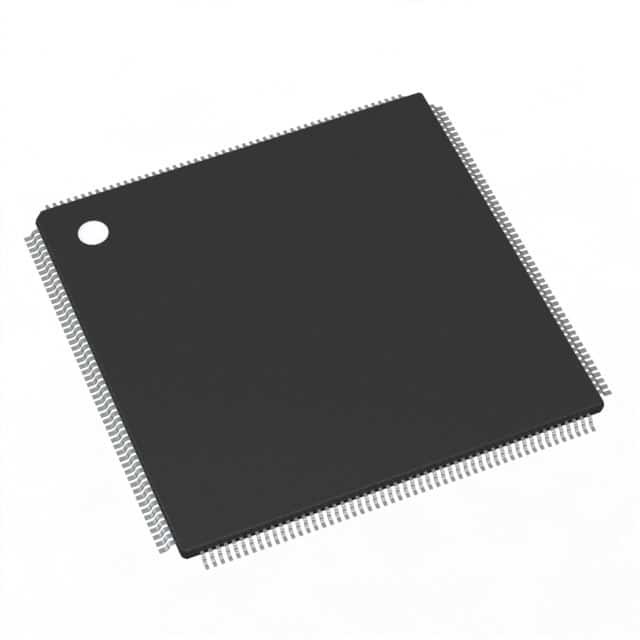

SPC5645BF0VLT1R IC MCU 32BIT 2MB FLASH 208TQFP N✖P USA Inc.

Der Qorivva MPC5645S stellt eine neue Generation von 32-Bit-Mikrocontrollern dar, die auf Single-Chip-Automotive-Instrumenten-Cluster-Anwendungen ausgerichtet sind.MPC5645S-Geräte sind Teil der MPC56xxS-Familie von Power Architecture®-basierten Geräten. This family has been designed with an emphasis on providing cost-effective and high quality graphics capabilities in order to satisfy the increasing market demand for color Thin Film Transistor (TFT) displays within the vehicle cockpitTraditionelle Clusterfunktionen wie Messantrieb, Echtzeitzähler und Schallgenerierung sind ebenfalls in jedem Gerät integriert.

Funktionsliste
• Doppel-Ausgabe, 32-Bit-Power-Architekturbuch E-konform
CPU-Kernkomplex (e200z4d)
¢ Speicherverwaltungseinheit (MMU)
4 KB, 2/4-Wege-Befehls-Cache
• 2 MB ECC-Flashspeicher auf dem Chip mit:
¢ Flash-Speicher-Controller
¢ Vorbereitungspuffers
• 64 KB ECC-SRAM auf dem Chip
• 1 MB nicht-ECC-Grafik-SRAM auf dem Chip mit zwei Ports
Grafik-SRAM-Controller
• Speicherschutz-Einheit (MPU) mit bis zu 16 Regionendeskriptoren
und 32-Byte-Region-Granularität, um grundlegende
Erlaubnis für den Zugang zum Speicher und Sicherstellung der Trennung
zwischen verschiedenen Codes und Daten
• Interrupt Controller (INTC) mit 181 Peripheriegerät
Unterbrechungsquellen und acht Softwareunterbrechungen
• Zwei Frequenzmodulierte Phasensperren (FMPLL)
¢ Primäre FMPLL (FMPLL0) bietet eine Systemuhr bis 125 MHz
 als Ersatz zur Verfügung steht die Hilfs-FMPLL (FMPLL1)
mit einem Modulations- oder Nicht-Modulations-Takt-Sprung an
eMIOS-Module, QuadSPI und als alternative Uhr an der DCU
und DCU-Lite für die Erzeugung von Pixeluhren
• Durch die Architektur der Querschnittsschalter wird ein gleichzeitiger Zugriff von Peripheriegeräten ermöglicht.
Flash-Speicher oder RAM aus mehreren Büssen
Meister
• 16-Kanal-Verstärkter direkter Speicherzugangscontroller (eDMA)
mit mehreren Übertragungsanforderungsquellen mit einer DMA
Kanal-Multiplexer
• Boot Assist Modul (BAM) mit 8 KB spezieller ROM für eingebettete
Boot-Code unterstützt Boot-Optionen einschließlich
Herunterladen des Bootcodes über eine serielle Verbindung (CAN oder SCI)
• Zwei Anzeigensteuerungseinheiten (DCU3 und DCULite) für die direkte
mit einer Leistung von nicht mehr als 50 W
Entschließung
• Timing Controller (TCON) und RSDS-Schnittstelle für das DCU3-Modul
• 2D OpenVG 1.1 und Rastergrafikbeschleuniger (GFX2D)
• Video-Eingangseinheit (VIU2) mit Unterstützung von 8/10-Bit-ITU656
Videoeingabe, Umwandlung von YUV in RGB, Verkleinerung des Bilds,
Entflechtung, Kontrast- und Helligkeitsanpassung.
• DRAM-Controller, die DDR1, DDR2 und LPDDR1 DRAM unterstützen
• Schrittmotorsteuerung (SMC)
- Hochstrommastgeber für bis zu sechs Messgeräte
in voller Doppel-H-Brücken-Konfiguration angetrieben
¢ Modul zur Rückkehr zum Nullpunkt und zur Erkennung von Stallzuständen
¢ Schrittmotor Kurzschlusserkennung
• Schallgeneratormodul (SGM)
4 Kanalmischer
Unterstützung für PCM-Wellenwiedergabe und synthetisierte Töne
Optional PWM- oder I2S-Ausgänge
• Zwei 16-Kanal-Module für ein verbessertes modulares Eingabe-Ausgabe-System (eMIOS)
Unterstützung einer Reihe von 16-Bit-Eingabe-Erfassung, Ausgabe-Vergleiche, Puls
Breitenmodulation und Quadraturdekodierung
Funktionen
• 10-Bit-Analog-Digital-Wandler (ADC)
mit einer Breite von mehr als 20 mm,
- bis zu 20 interne Kanäle
- bis zu 8 externe Kanäle
• Drei Deserial-Serial-Peripherie-Schnittstellen (DSPI)
für die voll-duplex, synchrone Kommunikation mit
externe Geräte
• QuadSPI-Flash-Speicher-Seriensteuerung (Weiter...)
