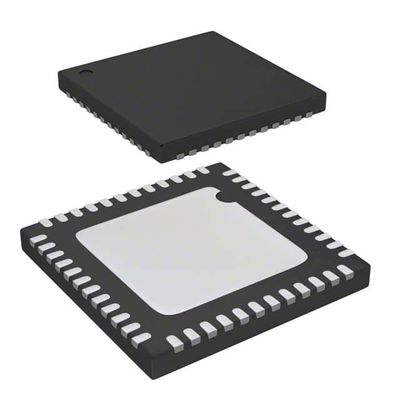

C8051F501-IM IC MCU 8BIT 64KB FLASH 48QFN Silicon Labs

Systemübersicht

Die Gerätefamilie C8051F52x/F52xA/F53x/F53xA besteht aus vollständig integrierten, leistungsstarken, gemischten Signalsystem-on-a-Chip-MCUs. Die hervorgehobenen Merkmale sind nachstehend aufgeführt.1 für die Auswahl spezifischer Produktmerkmale.

■ 8051-kompatible Mikrocontrollerkern mit Hochgeschwindigkeitsleitung (bis zu 25 MIPS)

■ In-System, Vollgeschwindigkeit, nicht aufdringliche Debug-Schnittstelle (on-chip)
■ Echte 12-Bit 200 ksps ADC mit analogem Multiplexer und bis zu 16 analogen Eingängen
■ Präzisionsprogrammierbarer innerer Oszillator mit einer Frequenz von 24,5 MHz mit einer Drehzahl von ±0.5% im gesamten Temperaturbereich und bei VDD-Spannungen, die größer oder gleich der Mindestleistung des Spannungsreglers auf dem Chip bei niedriger Einstellung sindDer Oszillator liegt bei VDD-Spannungen unterhalb dieser Mindesteinstellung bei +1,0%.
■ Bis zu 7680 Bytes Flash-Speicher auf dem Chip
■ 256 Bytes RAM auf dem Chip
■ Erweiterte UART- und SPI-Serienschnittstellen in Hardware implementiert
■ LIN 2.1 Peripherie (vollständig rückwärtskompatibel, Master- und Slave-Modus)
■ Drei 16-Bit-Timer für allgemeine Zwecke
■ Programmierbares Zähler/Timer-Array (PCA) mit drei Erfassung/Vergleichen-Modulen und Watchdog Timer-Funktion
■ On-Chip Power-On-Reset, VDD-Monitor und Temperatursensor
■ Spannungsvergleicher auf dem Chip
■ bis zu 16 Port E/O

Analog-Peripheriegeräte

- 12-Bit-ADC
• Programmierbarer Durchsatz bis zu 200 kps
• bis zu 6/16 der externen Eingänge
• Datenabhängiger Fensterunterbrechungsgenerator
• Eingebauter Temperatursensor
- Vergleicher
• Programmierbare Hysterese und Reaktionszeit
• als Weck- oder Reset-Quelle konfigurierbar
• Niedriger Strom
- POR/Brownout-Detektor
- Referenzspannung ¥1,5 und 2,2 V (programmierbar)
Debug auf dem Chip
- Die On-Chip-Debug-Schaltkreise ermöglichen ein vollständiges, nicht aufdringliches Debug im System (kein Emulator erforderlich)
- Bietet Bremspunkte, Eintritt
- Inspektion/Änderung von Speicher und Registern
- Komplettes Entwicklungs-Kit
Versorgungsspannung 2,0 bis 5,25 V
- Eingebauter LDO-Regler
Hochgeschwindigkeits-Kern 8051 μC
- Pipeline-Instruktionsarchitektur; führt 70% der Anweisungen in 1 oder 2 Systemuhren aus
- bis zu 25 MIPS-Durchsatz mit 25 MHz-Systemuhr
- Erweiterter Unterbrechungsmanager
Gedächtnis
- 8/4/2 kB Flash; In-System-Byte programmierbar in 512-Byte-Sektoren
- 256 Bytes interne Daten-RAM
Digitale Peripheriegeräte
- 16/6 Anschlüsse E/A; Push-Pull oder Open-Drain, 5 V tolerant
- Hardware SPITM und UART Serienanschluss
- LIN 2.1 Controller (Master und Slave fähig); kein Kristall erforderlich
- Drei 16-Bit-Zähler für allgemeine Zwecke
- Programmierbares 16-Bit-Zähler-/Timer-Array mit drei Erfassung/Vergleichsmodulen, WDT
Uhrquellen
- Interne Oszillatoren: 24,5 MHz ± 0,5% Genauigkeit unterstützt UART und LIN-Master
- Externer Oszillator: Kristall, RC, C oder Clock (1 oder 2 Pins)
- Kann unterwegs zwischen den Uhrquellen wechseln
Verpackungen
- 10-Pin DFN (3 x 3 mm)
- 20-Pin-QFN (4 x 4 mm)
- 20-Pin-TSSOP
Autokvalifiziert
- Temperaturbereich: ¥40 bis +125 °C
