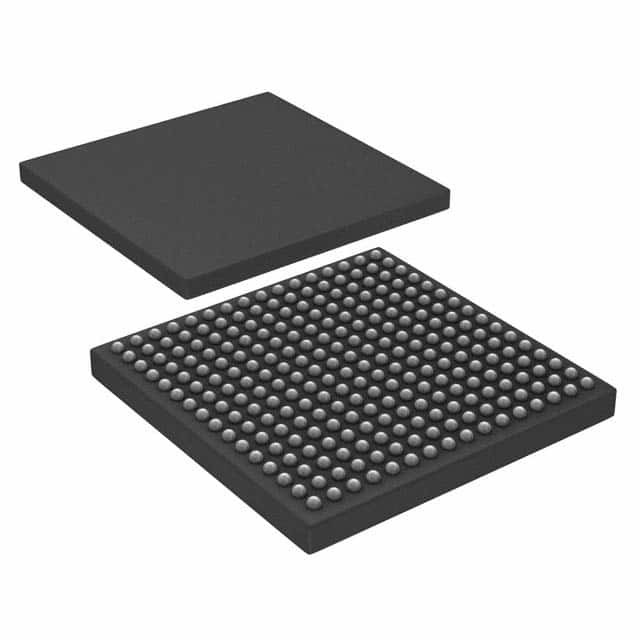

LPC1850FET256,551 IC MCU 32BIT ROMLESS 256LBGA N✖P USA Inc.

Allgemeine Beschreibung

Die LPC1850/30/20/10 sind ARM Cortex-M3-basierte Mikrocontroller für eingebettete Anwendungen.Erweiterte Debug-Funktionen, und eine hohe Integration der Stützblöcke.
Die LPC1850/30/20/10 arbeiten mit CPU-Frequenzen von bis zu 180 MHz.Die ARM Cortex-M3-CPU enthält eine 3-stufige Pipeline und verwendet eine Harvard-Architektur mit separaten lokalen Anweisungs- und Datenbussen sowie einem dritten Bus für PeripheriegeräteDie ARM Cortex-M3-CPU enthält auch eine interne Prefetch-Einheit, die spekulative Verzweigungen unterstützt.
Das LPC1850/30/20/10 umfasst bis zu 200 kB SRAM auf dem Chip, eine Quad-SPI-Flash-Schnittstelle (SPIFI), ein State Configurable Timer (SCT) -Subsystem, zwei Hochgeschwindigkeits-USB-Controller, Ethernet, LCD,mit einer Leistung von mehr als 50 W, und mehrere digitale und analoge Peripheriegeräte.

Merkmale und Vorteile

■ Prozessorkern
◆ ARM Cortex-M3-Prozessor, der bei Frequenzen von bis zu 180 MHz läuft.
◆ ARM Cortex-M3 eingebaute Speicherschutz-Einheit (MPU), die acht Regionen unterstützt.
◆ ARM Cortex-M3 eingebauter Nested Vectored Interrupt Controller (NVIC).
◆ Nichtmaskierbarer Interrupt (NMI) Eingang.
◆ JTAG und Serial Wire Debug, Serienverfolgung, acht Bremspunkte und vier Überwachungspunkte.
◆ Erweiterte Unterstützung für das Trace Module (ETM) und den Enhanced Trace Buffer (ETB).
◆ System-Tick-Timer.
■ Speicher auf dem Chip
◆ 200 kB SRAM für Code- und Datenverwendung.
◆ Mehrere SRAM-Blöcke mit separatem Buszugang.
◆ 64 kB ROM mit Boot-Code und On-Chip-Software-Treiber.
◆ Ein 32-Bit-Only-Time Programmable (OTP) -Speicher für allgemeine Zwecke.
■ Uhrgenerierungseinheit
◆ Kristall-Oszillator mit einem Betriebsbereich von 1 MHz bis 25 MHz.
◆ 12 MHz interner RC-Oszillator mit einer Genauigkeit von 1% über Temperatur und
Spannung.
◆ RTC-Kristall-Oszillator mit sehr geringer Leistung.
◆ Drei PLLs ermöglichen den Betrieb der CPU bis zur maximalen CPU-Rate, ohne dass
Der zweite PLL ist für das Hochgeschwindigkeits-USB, der
Der dritte PLL kann als Audio-PLL verwendet werden.
◆ Ausgang der Uhr.
■ Konfigurierbare digitale Peripheriegeräte:
◆ Subsystem "Zustandskonfigurierbarer Timer" (SCT) auf AHB.
◆ Global Input Multiplexer Array (GIMA) ermöglicht die Vernetzung mehrerer Eingänge und
Ausgänge zu ereignisgesteuerten Peripheriegeräten wie Timern, SCT und ADC0/1.
■ Serielle Schnittstellen:
◆ Quad-SPI-Flash-Schnittstelle (SPIFI) mit 1-, 2- oder 4-Bit-Datenraten von bis zu
52 MB pro Sekunde.
◆ 10/100T Ethernet MAC mit RMII- und MII-Schnittstellen und DMA-Unterstützung für hohe
Durchsatz bei geringer CPU-Last. Unterstützung für IEEE 1588 Zeitstempel/fortgeschrittene Zeit
Stempeln (IEEE 1588-2008 v2).
◆ Eine Hochgeschwindigkeits-USB 2.0-Host/Gerät/OTG-Schnittstelle mit DMA-Unterstützung und
Hochgeschwindigkeits-PHY (USB0) auf dem Chip.
◆ Eine Hochgeschwindigkeits-USB 2.0-Host/Device-Schnittstelle mit DMA-Unterstützung, auf dem Chip
Vollgeschwindigkeits-PHY- und ULPI-Schnittstelle zu einem externen Hochgeschwindigkeits-PHY (USB1).
◆· USB-Schnittstelle elektrische Testsoftware im ROM-USB-Stack enthalten.
◆ Vier 550 UART mit DMA-Unterstützung: eine UART mit vollständigem Modem-Interface; eine
UART mit IrDA-Schnittstelle; drei USARTs unterstützen UART-Synchronmodus und eine
Smartcard-Schnittstelle gemäß der Spezifikation ISO7816.
◆ Bis zu zwei C_CAN 2.0B-Controller mit jeweils einem Kanal.
Dies schließt den Betrieb aller anderen an die gleiche Busbrücke angeschlossenen Peripheriegeräte aus Siehe
Abbildung 1 und Referenz 1.
◆ Zwei SSP-Controller mit FIFO und Multi-Protocol-Unterstützung.
Unterstützung.
◆ Ein I2C-Bus-Interface im Fast-Mode Plus mit Monitor-Modus und offenem Abfluss
Pins, die der vollständigen I2C-Bus-Spezifikation entsprechen.
1 Mbit/s.
◆ Eine Standard-I2C-Bus­Schnittstelle mit Monitormodus und Standard-E/A-Pins.
◆ Zwei I2S­Schnittstellen mit DMA­Unterstützung mit jeweils einem Eingang und einem Ausgang.
