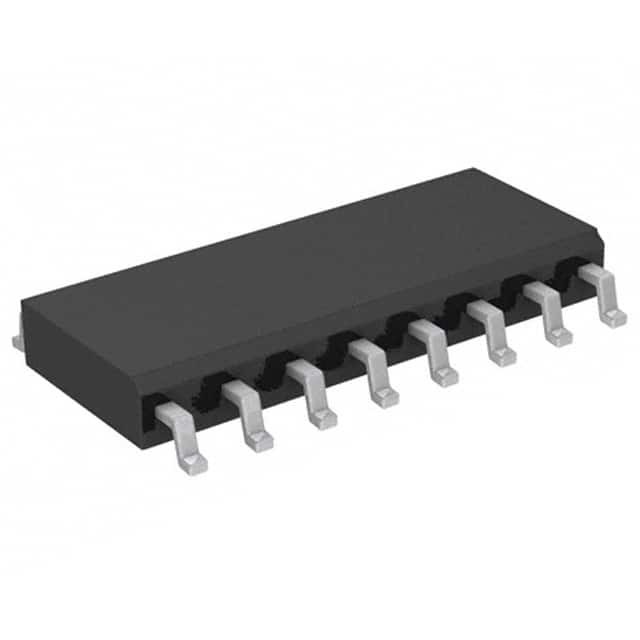

C8051F860-C-GSR IC MCU 8BIT 8KB FLASH 16SOIC Silicon Labs

[CYGNAL]

Analog-Zubehör

Zwei Vergleicher

- Programmierbare Hysterese.
#NAME?

VDD-Monitor und Braun-out-Detektor

JTAG-DEBUG auf der CHIP

- Die On-Chip Debug-Schaltung ermöglicht eine vollständige Geschwindigkeit, nicht-intrusives Debug im System (kein Emulator erforderlich!)
- Bereitstellung von Bruchpunkten, Eintrittspunkten, Überwachungspunkten, Stackmonitoren
- Inspektionieren/Ändern von Speicher und Registern
- Überlegene Leistung gegenüber Emulationssystemen mit ICE-Chips, Ziel-Pods und Sockets
#NAME?

Versorgungsspannung2.7V bis 3.6V

- Typischer Betriebsstrom: 9mA @ 25MHz
- Typischer Stoppstrom: < 0,1 uA

Temperaturbereich: von 40°C bis +85°C

48-Pin-TQFP-Paket

8051-KOMPATIBLE μC-Kern

- Pipelineed Instruction Architecture; führt 70% der Instruktionen in 1 oder 2 Systemuhren aus
- bis zu 25 MIPS Durchsatz mit 25MHz Clock
#NAME?

Erinnerung

- 256 Bytes Daten RAM
- 8k Bytes FLASH; In-System Programmierbar in 512 Bytes Sektoren

Digitale Peripheriegeräte

- 32 Port-E/Ausgänge (alle 5V-Toleranz mit hohem Sinkstrom)
- Hardware SPITM und UART Serienanschlüsse gleichzeitig verfügbar
- Drei allgemeine 16-Bit-Zähler/Timer
- Dedicated Watch-Dog Timer; Zwei-Richtungs-Reset

KLOCK-Quellen

- Interner programmierbarer Oszillator (2 bis 16 MHz)
- Externer Oszillator: Kristall, RC, C oder Uhr
- Kann unterwegs zwischen den Uhrquellen wechseln; nützlich für Energieeinsparmodi
