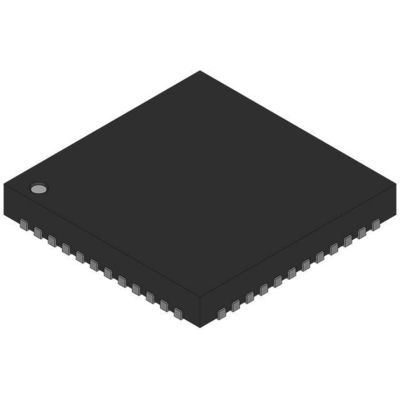

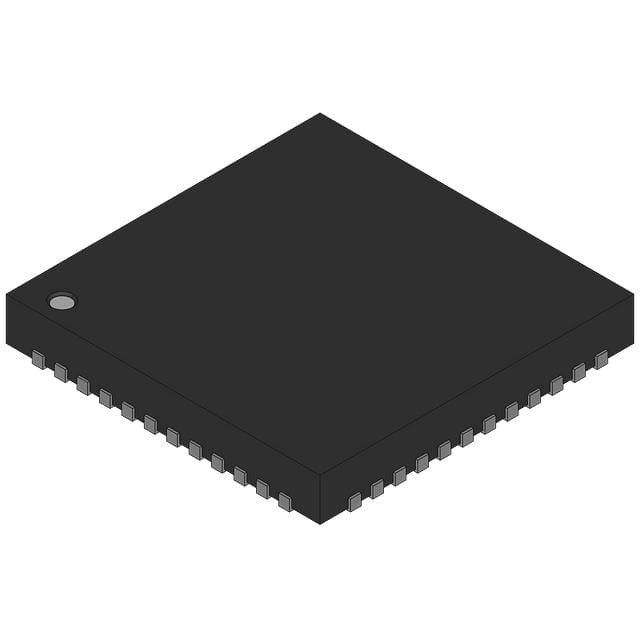

AT91SAM7S16-MU IC MCU 16/32BIT 16KB FLASH 48QFN Atmel

Beschreibung

Atmel's AT91SAM7S ist eine Reihe von Flash-Mikrocontrollern mit geringer Pin-Zahl, die auf dem 32-Bit-ARM RISC-Prozessor basieren.0 Vorrichtung (mit Ausnahme der AT91SAM7S32 und AT91SAM7S16), und eine vollständige Reihe von Systemfunktionen, die die Anzahl der externen Komponenten minimieren.Das Gerät ist ein idealer Migrationsweg für 8-Bit-Mikrocontroller-Benutzer, die zusätzliche Leistung und erweiterten Speicher suchen.

Eigenschaften

• Einbezieht den ARM7TDMI® ARM® Thumb® Prozessor
Hochleistungs 32-Bit-RISC-Architektur
¢ 16-Bit-Instruktionssatz mit hoher Dichte
Führende Position bei MIPS/Watt
¢ EmbeddedICETM In-Circuit Emulation, Unterstützung für Debug-Kommunikationskanäle
• Interner Hochgeschwindigkeitsblitz
512 Kbyte (AT91SAM7S512) in zwei angrenzenden Banken von 1024 Seiten von 256 Bytes (Dual Plane) organisiert
256 Kbyte (AT91SAM7S256) in 1024 Seiten von 256 Bytes organisiert (Single Plane)
128 Kbyte (AT91SAM7S128) in 512 Seiten von 256 Bytes organisiert (Single Plane)
64 Kbyte (AT91SAM7S64) in 512 Seiten von 128 Bytes organisiert (Single Plane)
32 Kbytes (AT91SAM7S321/32) in 256 Seiten von 128 Bytes (Einfachebene) organisiert
16 Kbyte (AT91SAM7S161/16 in 256 Seiten von 64 Bytes organisiert (Single Plane)
¢ Einzeldurchlaufzugang bei bis zu 30 MHz unter Worst-Case-Bedingungen
️ Prefetch Buffer Optimierung der Ausführung von Daumenanweisungen mit maximaler Geschwindigkeit
Zeit für die Programmierung der Seite: 6 ms, einschließlich automatischer Löschung der Seite, Zeit für die vollständige Löschung: 15 ms
- 10.000 Schreibzyklen, 10-jährige Datenspeicherkapazität, Sektorenverriegelung, Flash Security Bit
Fast Flash-Programmierschnittstelle für die Produktion in hohem Volumen
• Internes Hochgeschwindigkeits-SRAM, Einzykluszugang bei Höchstgeschwindigkeit
¢ 64 Kbyte (AT91SAM7S512/256)
¢ 32 Kbyte (AT91SAM7S128)
- 16 Kbyte (AT91SAM7S64)
¢ 8 Kbyte (AT91SAM7S321/32)
¢ 4 Kbyte (AT91SAM7S161/16)
• Speichercontroller (MC)
Ein integrierter Blitzcontroller, Abbruchstatus und Fehlausrichtungserkennung
• Reset Controller (RSTC)
Based on Power-on Reset und Low-Power Factory-kalibrierte Brown-out Detektor
– Provides External Reset Signal Shaping and Reset Source Status
• Uhrgenerator (CKGR)
️ Niedrigleistungs-RC-Oszillator, 3 bis 20 MHz On-Chip-Oszillator und ein PLL
• Leistungsmanagement-Steuerung (PMC)
- Software-Leistungsoptimierung, einschließlich des langsamen Taktmodus (bis 500 Hz) und des Leerlaufmodus
3 Programmierbare Außenzählsignale
• Advanced Interrupt Controller (AIC) (Erweiterter Interrupt Controller)
¢ Individuell maskierbare, achtstufige Priorität, vektorisierte Unterbrechungsquellen
Zwei (AT91SAM7S512/256/128/64/321/161) oder eine (AT91SAM7S32/16) externe Unterbrechungsquelle und eine schnelle Unterbrechungsquelle, Spurious Interrupt Protected
• Debug-Einheit (DBGU)
- 2-drahtige UART und Unterstützung für Debug-Kommunikationskanalunterbrechung, programmierbare ICE-Zugriffsverhütung
Modus für allgemeine Zwecke 2-drahtartige UART-Seriekommunikation
• Periodic Interval Timer (PIT)
️ 20-Bit Programmierbarer Zähler plus 12-Bit Intervallzähler
• Wachhund mit Fenster (WDT)
️ 12-Bit-Schlüsselgeschützter Programmierbarer Zähler
¢ Versorgt das System mit Reset- oder Unterbrechungssignalen
Der Zähler kann gestoppt werden, während der Prozessor im Debug-Zustand oder im Leerlauf ist
