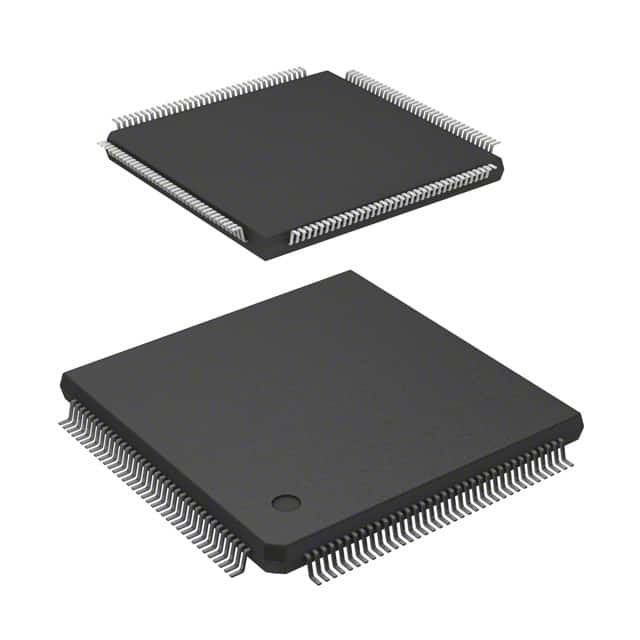

C167CRLMHABXQLA1 IC MCU 16BIT ROMLESS 144MQFP Infineon Technologies

Einleitung

Der C167CR ist ein neuer Derivat der Siemens C16x-Familie von voll ausgestatteten Single-Chip CMOS-Mikrocontrollern.Es kombiniert hohe CPU-Leistung (bis zu 10 Millionen Anweisungen pro Sekunde) mit hoher Peripheriefunktionalität und erweiterten IO-FähigkeitenEs bietet auch on-Chip-Hochgeschwindigkeits-RAM und Clock-Generation über PLL.

C167CR 16-Bit Mikrocontroller

● Hochleistungs 16-Bit-CPU mit 4-Stufen-Pipeline
● 100 ns Anweisungszykluszeit bei 20 MHz CPU Clock
● 500 ns Multiplikation (16 × 16 Bit), 1 μs Division (32 / 16 Bit)
● Erweiterte Boolean-Bit-Manipulationsmöglichkeiten
● Zusätzliche Anweisungen zur Unterstützung von HLL und Betriebssystemen
● Registerbasiertes Design mit mehreren variablen Registerbanken
● Unterstützung des Kontextwechsels mit einem Zyklus
● Uhrgenerierung über PLL auf dem Chip oder über direkte Uhr-Eingabe
● bis zu 16 MBytes lineare Adressfläche für Code und Daten
● 2 KBytes RAM (Internal RAM) auf dem Chip
● 2 KBytes RAM für die Erweiterung des Chips (XRAM)
● Programmierbare Eigenschaften von externen Bussen für verschiedene Adressbereiche
● 8-Bit- oder 16-Bit-Datenbus
● Multiplexed oder Demultiplexed externe Adress-/Datenbusse
● Fünf programmierbare Chip-Selektionssignale
● Unterstützung bei der Schiedsverhandlung zwischen Halt- und Halt-Bestätigungsbussen
● 1024 Bytes Spezielle Funktionsregisterfläche auf dem Chip
● Stillstand und Ausgeschaltete Modus
● 8-Kanal-Interrupt-Driven-Einzelzyklus-Datenübertragungseinrichtungen über Peripheral Event Controller (PEC)
● 16-Priorität-Level-Interrupt-System mit 56 Quellen, Proben-Rate bis zu 50 ns
● 16-Kanal 10-Bit A/D-Wandler mit 9,7 μs Umwandlungszeit
● Zwei 16-Kanal-Einheiten zur Aufnahme/Vergleiche
● 4-Kanal-PWM-Einheit
● Zwei Mehrzweck-Timergeräte mit 5 Timern
● Zwei serielle Kanäle (Synchron/Asynchron und Hochgeschwindigkeits-Synchron)
● On-Chip CAN-Schnittstelle mit 15 Nachrichtenobjekten (Full-CAN/Basic-CAN)
● Programmierbarer Wachhundstimer
● Bis zu 111 I/O-Leitungen für allgemeine Zwecke, teilweise mit wählbaren Eingangsschwellen und Hysterese
● Unterstützt durch eine Vielzahl von Entwicklungswerkzeugen wie C-Compiler, Makro-Assembler-Pakete, Emulatoren, Evaluation Boards, HLL-Debuggers, Simulatoren, Logik Analyzer Disassembler, Programmierung Boards
● Bootstrap-Lader auf dem Chip
● 144-Pin-MQFP-Paket (EIAJ)
