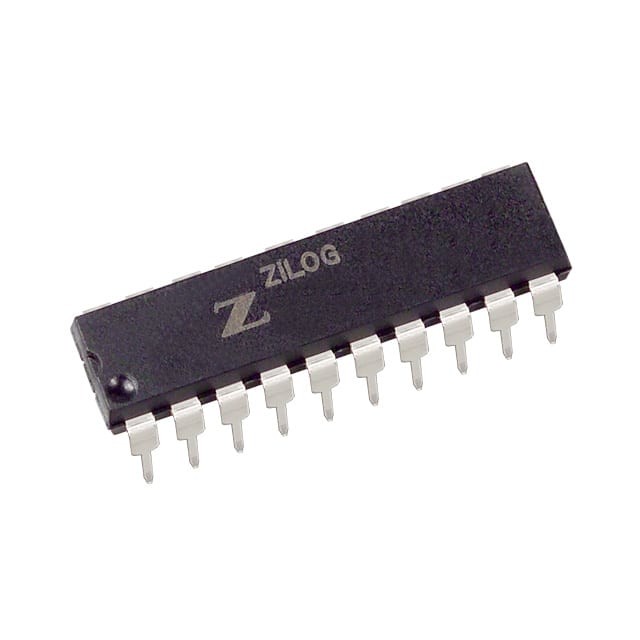

Z8F043APH020EG IC MCU 8BIT 4KB FLASH 20DIP Zilog

Übersicht

Zilog's Z8 Encore! MCU-Produktfamilie ist die erste in einer Reihe von Zilog Mikrocontroller-Produkten, die auf der 8-Bit eZ8-CPU basieren. Zilog's Z8 Encore!Produkte der XP F082A-Serie erweitern die umfangreiche Linie der 8-Bit-Mikrocontroller von Zilog. Die Flash-Programmierkapazität im Schaltkreis ermöglicht eine schnellere Entwicklungszeit und Programmänderungen im Feld.Das reiche Peripherie-Set des Z8 EncoreDie XP F082A-Serie eignet sich für eine Vielzahl von Anwendungen, darunter Motorsteuerung, Sicherheitssysteme, Haushaltsgeräte, persönliche elektronische Geräte und Sensoren.

Eigenschaften

Zu den wichtigsten Merkmalen der Z8 Encore! XP F082A-Serie gehören:
• 20 MHz eZ8 CPU
• 1 KB, 2 KB, 4 KB oder 8 KB Flash-Speicher mit Programmierfähigkeit im Schaltkreis
• 256 B, 512 B oder 1 KB Register RAM
• bis zu 128 B nichtflüchtige Datenspeicherung (NVDS)
• Interner Präzisionsoszillator auf ± 1% Genauigkeit
• Externer Kristall-Oszillator mit bis zu 20 MHz
• Optional 8-Kanal, 10-Bit-Analog-Digital-Wandler (ADC)
• Optionale Temperaturmessung auf dem Chip
• Analog-Vergleicher auf dem Chip
• Optionale Betriebsverstärker für geringe Leistung (LPO) auf dem Chip
• Vollduplex-UART
• Der UART-Baudrate-Generator (BRG) kann als 16-Bit-Grund-Timer konfiguriert und verwendet werden
• Infrarot-Encoder/Decoder, die mit der IRDA (Infrared Data Association) konform sind, integriert
mit der UART
• Zwei erweiterte 16-Bit-Timer mit Erfassung, Vergleich und PWM-Fähigkeit
• Watchdog Timer (WDT) mit speziellem internem RC-Oszillator
• Bis zu 20 vektorisierte Unterbrechungen
• 6 bis 25 I/O-Pins je nach Verpackung
• Bis zu dreizehn 5 V-Toleranz-Eingangspins
• Bis zu 8 Ports für den direkten LED-Antrieb ohne Stromgrenzwiderstand
• On-Chip Debugger (OCD)
• Schutz gegen Spannungsbrow-Out (VBO)
• Programmierbarer Batterieverlustmessgerät (LVD) (nur für 8-Pin-Geräte)
• Bandgap-generierte Spannungsreferenzen zur Verfügung für den ADC, den Vergleichsgerät,
VBO und LVD
• Wiederaufnahme des Anschlusses (POR)
• Betriebsspannung von 2,7 V bis 3,6 V
• Verpackungen mit 8, 20 und 28 Stiften
• 0°C bis +70°C und ¥40°C bis +105°C für Betriebstemperaturbereiche
