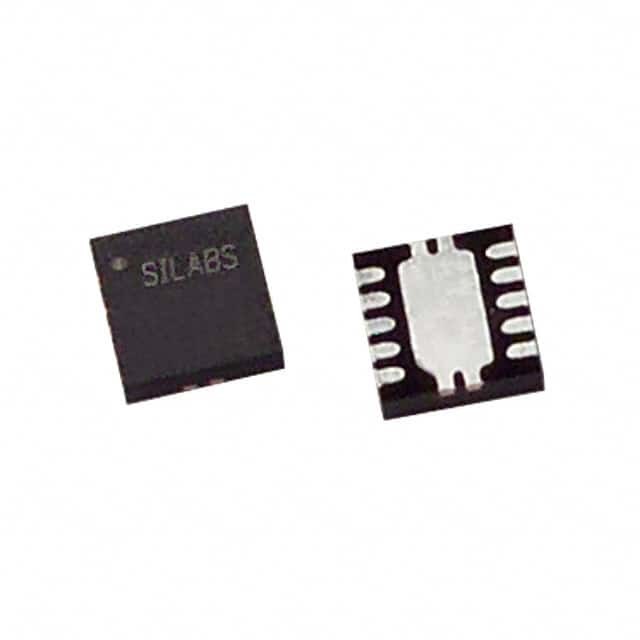

C8051F301-GM IC MCU 8BIT 8KB FLASH 11QFN Silicon Labs

Systemübersicht

C8051F300/1/2/3/4/5 Geräte sind voll integrierte Mixed-Signal-System-on-a-Chip MCUs. Die hervorgehobenen Merkmale sind unten aufgeführt. Siehe Tabelle 1.1 auf Seite 14 zur Auswahl spezifischer Produktmerkmale.

• 8051-kompatible Mikrocontrollerkern mit Hochgeschwindigkeitsleitung (bis zu 25 MIPS)
• In-System, Vollgeschwindigkeit, nicht aufdringliche Debug-Schnittstelle (on-Chip)
• Echte 8-Bit 500 ksps 11-Kanal-ADC mit programmierbarem Verstärker und analogem Multiplexer
(nur C8051F300/2)
• Präzisionsprogrammierbarer interner Oszillator mit 25 MHz
•Bis zu 8 kB Flash-Speicher auf dem Chip
• 256 Bytes RAM auf dem Chip
•SMBus/I2C und erweiterte serielle UART-Schnittstellen in Hardware implementiert
• Drei allgemeine 16-Bit-Timer
• Programmierbare Zähler-/Timer-Array (PCA) mit drei Aufnahme-/Vergleichsmodulen und Wachhund-Timer
Funktion
• On-Chip-Start-Wiederherstellung, VDD-Monitor und Temperatursensor
• Spannungsvergleicher auf dem Chip
• Durchgängiger I/O-Anschluss (5 V tolerant)

Analog-Peripheriegeräte

- 8-Bit-ADC (nur F300/2)
• bis zu 500 kps
• Bis zu 8 externe Eingänge
• Programmierbare Verstärkergewinne von 4, 2, 1 und 0.5
• VREF von einem externen Stift oder VDD
• Eingebauter Temperatursensor
• Außene Konvertierungsstart-Eingabe
- Vergleicher
• Programmierbare Hysterese und Reaktionszeit
• Konfigurierbar als Unterbrechungs- oder Resetquelle
• Niedriger Strom (< 0,5 μA)

Debug auf dem Chip
- Die On-Chip-Debug-Schaltkreise ermöglichen ein vollständiges, nicht aufdringliches Debug im System (kein Emulator erforderlich)
- Bereitstellung von Bruchpunkten, Einzelschritten, Inspektion/Modifikation von Speichern und Registern
- Überlegene Leistung gegenüber Emulationssystemen mit ICE-Chips, Zielkapseln und Steckdosen
- Komplettes Entwicklungs-Kit

Versorgungsspannung 2,7 bis 3,6 V
- Typischer Betriebsstrom: 6,6 mA @ 25 MHz; 14 μA @ 32 kHz
- Typischer Stoppstrom: 0,1 μA
- Temperaturbereich: ¥40 bis +85 °C

Hochgeschwindigkeits-Kern 8051 μc

- Pipeline-Instruktionsarchitektur; führt 70% der Anweisungen in 1 oder 2 Systemuhren aus
- bis zu 25 MIPS-Durchsatz mit 25 MHz-Uhr
- Erweiterter Unterbrechungsmanager

Gedächtnis
- 256 Bytes interne Daten-RAM
- bis zu 8 kB (F300/1/2/3), 4 kB (F304) oder 2 kB (F305) Flash; 512 Bytes sind in 8 kB Geräten reserviert

Digitale Peripheriegeräte
- 8 Anschlüsse I/O; alle 5 V tolerant bei hoher Spülstrom
- Hardware-verbesserte serielle UART- und SMBusTM-Ports
- Drei 16-Bit-Zähler für allgemeine Zwecke
- 16-Bit-Programmierbarer Zähler-Array (PCA) mit drei Erfassungs-/Vergleichsmodulen
- Echtzeit-Uhrmodus mit PCA oder Timer und externer Uhrquelle

Uhrquellen
- Interner Oszillator: 24,5 MHz mit ±2% Genauigkeit unterstützt UART-Betrieb
- Externer Oszillator: Kristall, RC, C oder Uhr (1 oder 2 Pins)
- kann unterwegs zwischen den Uhrquellen wechseln; nützlich bei Energieeinsparmodi

11-Pin Quad-Flat ohne Blei (QFN) RoHS-Paket
- 3 x 3 mm PWB-Fussabdruck
