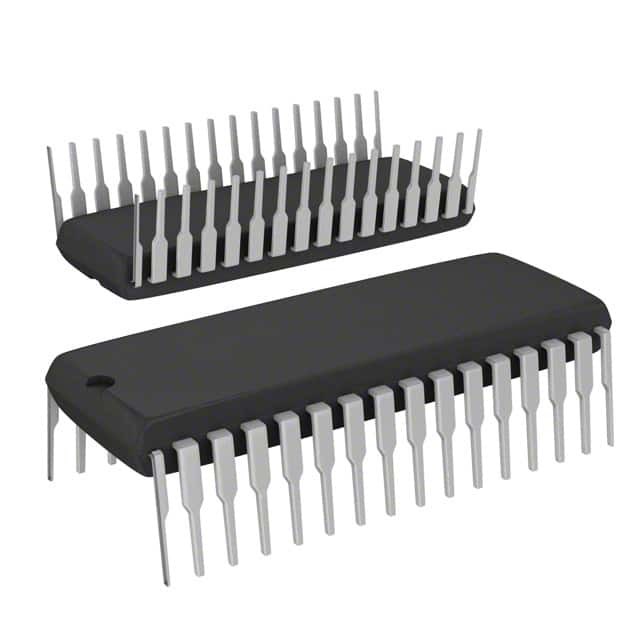

ST72T141K2B6 IC MCU 8BIT 8KB OTP 32SDIP

Generell beschrieben

Einleitung
Die ST72141K-Geräte sind Mitglieder der Mikrocontrollerfamilie ST7, die speziell für Anwendungen der Motorsteuerung entwickelt wurden und A/D-Konvertierung und SPI-Schnittstellenfunktionen enthalten.Sie umfassen ein auf dem Chip befindliches Peripheriegerät für die Steuerung elektrischer Bürstenlosmotoren mit oder ohne SensorenEin Beispiel für die 6-stufige Steuerung eines Gleichstrommotors mit Permanentmagneten ist in Abbildung 1 dargestellt.

■ Erinnerungen

8K-Programmspeicher (ROM/OTP/EPROM)
- 256 Bytes RAM
■ Uhr, Wiedereinstellung und Versorgungsmanagement
Erweitertes Reset-System
¢ Leistungsüberwacher für Niederspannung
3 Energieeinsparmodi
■ 14 E/A-Anschlüsse
- 14 multifunktionale bidirektionale I/O-Leitungen mit: externer Unterbrechungsfähigkeit (2 Vektoren), 13 Wechselfunktionsleitungen, 3 hohen Abwasserausgänge
■ Motorsteuerung
6 PWM-Ausgangskanäle
¢ Notfall-Pin, um die Ausgänge in den HiZ-Zustand zu bringen
3 analoge Eingänge für die Rotorposition ohne zusätzliche Sensoren
Vergleicher für die Strombegrenzung
■ 3 Zeitmesser
Zwei 16-Bit-Timer mit: 2 Eingabeaufnahmen, 2 Ausgabevergleichen, externer Takt-Eingabe, PWM- und Pulsgeneratormodi
¢ Wachhund-Timer für die Systemintegrität
■ Kommunikationsschnittstelle
¢ SPI-synchrone serielle Schnittstelle
■ Analog-Peripheriegeräte
8 Bit ADC mit 8 Eingangspins
■ Anweisungssatz
¢ 8-Bit-Datenmanipulation
63 Grundlagenanweisungen
17 Hauptanschlussarten
8 x 8 unsignierte Multiplikationsanweisung
️ Echte Bitmanipulation
■ Entwicklungswerkzeuge
¢ Vollständiges Hardware-/Softwareentwicklungspaket
