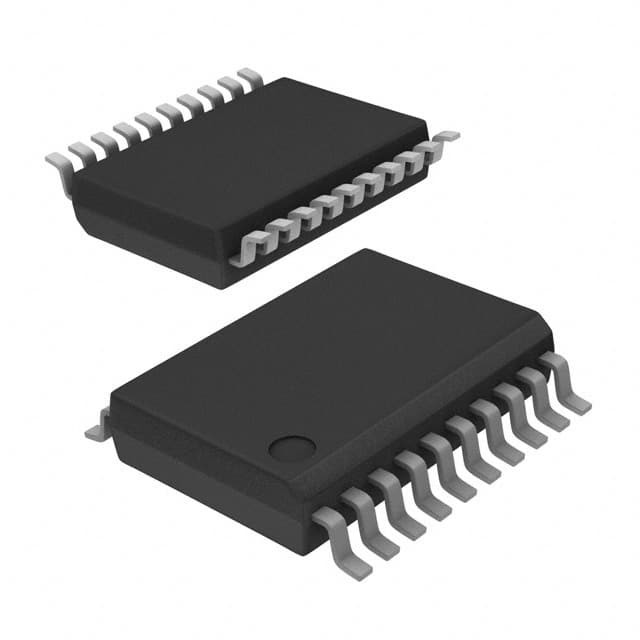

CY8C27243-24PVXI IC MCU 8BIT 16KB FLASH 20SSOP Infineon Technologies

PSoC® Funktionsübersicht

Die PSoC®-Familie besteht aus vielen Mixed-Signal Array mit On-Chip-Controller-Geräten.kostengünstiges einchipprogrammierbares GerätPSoC-Geräte umfassen konfigurierbare Blöcke analoger und digitaler Logik sowie programmierbare Verbindungen.Diese Architektur ermöglicht es dem Benutzer, maßgeschneiderte Peripheriekonfigurationen zu erstellen, die den Anforderungen jeder einzelnen Anwendung entsprechenDarüber hinaus sind eine schnelle CPU, Flash-Programmspeicher, SRAM-Datenspeicher und konfigurierbares IO in einer Reihe von praktischen Pinouts und Paketen enthalten.

Eigenschaften

■ Leistungsstarker Prozessor für Harvard-Architektur
Prozessorgeschwindigkeit bis 24 MHz
8x8 multiplizieren, 32 Bit ansammeln
️ Niedrige Leistung bei hoher Geschwindigkeit
Betriebsspannung zwischen 3,0 und 5,25 V
Betriebsspannungen bis zu 1,0 V mit OnChip Switch Mode Pump (SMP)
️ Industrie­temperaturbereich: -40°C bis +85°C
■ Erweiterte Peripheriegeräte (PSoC-Blöcke)
¢ 12 analoge PSoC-Blöcke von Schiene zu Schiene bieten:
- bis zu 14-Bit-ADCs
- bis zu 9-Bit-DACs
- Programmierbare Verstärker
- Programmierbare Filter und Vergleicher
¢ 8 digitale PSoC-Blöcke bieten Folgendes:
- 8- bis 32-Bit-Timer, Zähler und PWMs
- CRC- und PRS-Module
- Bis zu 2 Voll-Duplex-UARTs
- Mehrere SPITM-Meister oder -Sklaven
- An alle GPIO-Pins angeschlossen
Komplexe Peripheriegeräte durch Kombination von Block
■ Präzision und programmierbare Uhrzeit
¢ Interner 2,5% 24/48 MHz-Oszillator
24/48 MHz mit optionalem 32 kHz-Kristall
Optional externer Oszillator bis 24 MHz
¢ Interner Oszillator für Wachhund und Schlaf
■ Flexibler Speicher auf dem Chip
- 16K Flash-Programmspeicher - 50.000 Lösch-/Schreibzyklen
256 Bytes SRAM-Datenspeicher
¢ Serielle Programmierung im System (ISSP)
️ Teilweise Flash-Updates
Flexible Schutzmodi
 EEPROM-Emulierung in Flash
■ Programmierbare Pinnkonfigurationen
25 mA Sink auf allen GPIO

- bis zu 12 analoge Eingänge auf GPIO
Vier 30 mA analoge Ausgänge auf GPIO
¢ Konfigurationsfähige Unterbrechung bei allen GPIOs
■ Zusätzliche Systemressourcen
¢ I2CTM Slave, Master und Multi-Master auf 400 kHz
Wachhund und Schlaf-Timer
¢ Benutzerkonfigurierbarer Niederspannungserkennung
¢ Integrierter Aufsichtskreis
 Präzisionsspannungsreferenz auf dem Chip
■ Komplete Entwicklungswerkzeuge
️ Freie Softwareentwicklung (PSoC DesignerTM)
- Vollfunktionierter, In-Circuit-Emulator und Programmierer
️ Vollgeschwindigkeits-Emulierung
Komplexe Struktur der Bruchpunkte
- 128K Spurenspeicher
