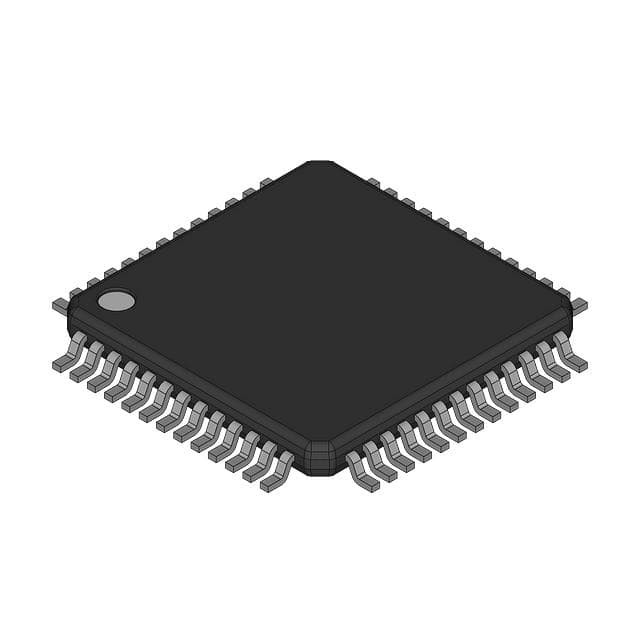

MC9S12GC128CPBER IC MCU 16BIT 128KB FLASH 52TQFP Freescale Halbleiter

Einleitung

Die MC9S12C-Familie / MC9S12GC-Familie sind 48/52/80-Pin-Flash-basierte MCU-Familie, die die Leistung und Flexibilität des 16-Bit-Kerns zu einer ganz neuen Bandbreite von Kosten und Raum sensibel liefern,Anwendungen für industrielle und automobile Netze mit allgemeinem ZweckAlle Mitglieder der MC9S12C-Familie / MC9S12GC-Familie verfügen über Standard-Peripheriegeräte auf dem Chip, einschließlich einer 16-Bit-Zentralverarbeitungseinheit (CPU12), bis zu 128 Kbyte Flash EEPROM, bis zu 4 Kbyte RAM,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, eine serielle Peripherieoberfläche (SPI), ein 8-Kanal-16-Bit-Timermodul (TIM), ein 6-Kanal-8-Bit-Impulsbreitenmodulator (PWM), ein 8-Kanal-10-Bit-Analog-Digital-Konverter (ADC).

Eigenschaften

• 16-Bit-HCS12-Kern:
HCS12-CPU
¢ Kompatibel nach oben mit dem Anweisungssatz M68HC11
¢ Modell für das Interrupt Stacking und die Programmierung identisch mit M68HC11
¢ Anweisungswarteschlange
¢ Verstärkte indexierte Adressierung
- MMC (Speicherkarte und Schnittstelle)
¢ INT (Unterbrechungssteuerung)
BDM (Hintergrund-Debug-Modus)
DBG12 (verstärktes Debug12-Modul, einschließlich Bruchpunkte und Trace-Buffer für den Wechsel des Flusses)
MEBI (Multiplexed Expansion Bus Interface) nur in der 80-Pin-Version erhältlich
• Eintritte für die Unterbrechung des Weckens:
- bis zu 12 Portbits für die Funktion "Wake-up-Interrupt" mit digitaler Filterung
• Betriebsfrequenz:
32 MHz entspricht 16 MHz Busgeschwindigkeit für einen einzigen Chip
32 MHz entspricht 16 MHz Busgeschwindigkeit in erweiterten Busmodus
Option der 9S12C-Familie: 50 MHz entspricht 25 MHz Busgeschwindigkeit
Alle Mitglieder der 9S12GC-Familie erlauben eine Betriebsfrequenz von 50 MHz.
• Interner 2,5V-Regler:
Unterstützt einen Eingangsspannungsbereich von 2,97 V bis 5,5 V
️ Fähigkeit zur Verwendung im Modus mit geringer Leistung
Einbeziehung von Schaltkreisen für Niederspannungsrücksetzungen (LVR)
️ Einschließlich Niederspannungsunterbrechung (LVI) -Schaltkreise
• 48-Pin-LQFP, 52-Pin-LQFP oder 80-Pin-QFP-Paket:
- bis zu 58 I/O-Leitungen mit 5V-Eingang und Antriebsfähigkeit (80-Pin-Paket)
- bis zu zwei eigene 5V-Eingangsleitungen (IRQ, XIRQ)
Eintritte von 5V 8 A/D-Wandlern und E/A von 5V
• Entwicklungshilfe:

¢ Hardware-Breakpoints auf dem Chip
Verbesserte Debug-Funktionen für DBG12
