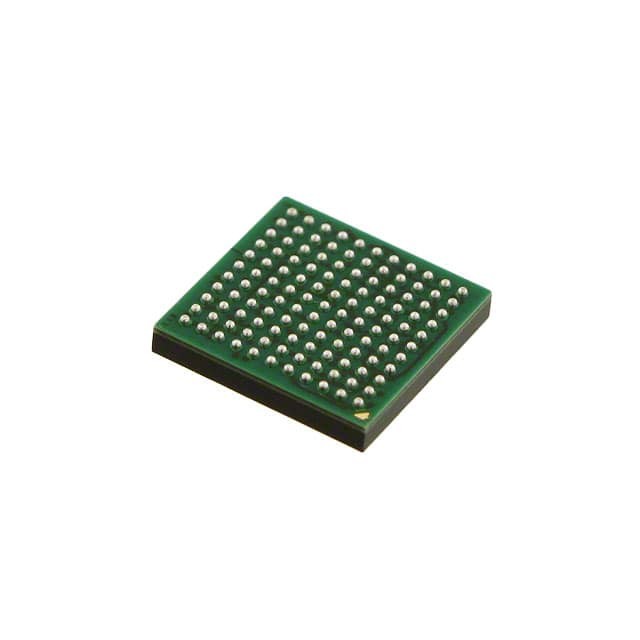

MK51DX128CMC7 IC MCU 32B 128 KB FLASH 121MAPBGA N✖P USA Inc.

Eigenschaften

• Betriebsmerkmale
Spannungsbereich: 1,71 bis 3,6 V
¢ Flash-Schreibspannungsbereich: 1,71 bis 3,6 V
Temperaturbereich (Umgebung): -40 bis 85°C
• Leistung
- bis zu 100 MHz ARM Cortex-M4-Kern mit DSP-Anweisungen, die 1,25 Dhrystone MIPS pro MHz liefern
• Speicher und Speicherschnittstellen
- bis zu 512 KB Programm-Flashspeicher auf Geräten ohne FlexMemory
- bis zu 256 KB Programm-Flash-Speicher auf FlexMemory-Geräten
FlexNVM auf FlexMemory-Geräten
4 KB FlexRAM auf FlexMemory-Geräten
Bis zu 128 KB RAM
¢ Serielle Programmierschnittstelle (EzPort)
• Uhren
️ 3 bis 32 MHz Kristalloszillator
- 32 kHz Kristalloszillator
Mehrzweck-Uhrgenerator
• Systemperipheriegeräte
- Mehrfache Niedrigleistungsmodi zur Leistungsoptimierung basierend auf den Anwendungsanforderungen
- Speicherschutzgerät mit Mehrmasterschutz
- 16-Kanal-DMA-Controller, der bis zu 63 Anforderungsquellen unterstützt
¢ Außenüberwachungs-Monitor
¢ Software-Wachhund
Einheit für den Aufwachen mit geringer Leckage
• Module für Sicherheit und Integrität
¢ Hardware-CRC-Modul zur Unterstützung schneller zyklischer Redundanzprüfungen
️ 128-Bit eindeutige Identifikationsnummer (ID) pro Chip
• Mensch-Maschine-Schnittstelle
- Segment-LCD-Steuerung mit bis zu 40 Frontplänen und 8 Hinterplänen oder 44 Frontplänen und 4 Hinterplänen, je nach Packungsgröße
¢ Geräte-Touch-Sensor-Schnittstelle (TSI) mit geringer Leistung
️ Allzweckinput/Ausgang
• Analogmodule
Zwei 16-Bit-SAR-ADC
- Programmierbarer Verstärker (PGA) (bis x64) in jede ADC integriert
Zwei 12-Bit-DACs
Zwei Betriebsverstärker
Zwei Transimpedanzverstärker
- 3 analoge Vergleichsgeräte (CMP) mit einem 6-Bit-DAC und einem programmierbaren Referenzinput
️ Spannungsreferenz
• Zeitmesser
Programmierbarer Verzögerungsblock
 Achtkanal-Motorsteuerung/Allzweck/PWM-Timer
Zwei 2-Kanal-Quadratur-Decoder/Allzweck-Timer
 Periodische Unterbrechungszeitgeräte
- 16-Bit-Timer mit geringer Leistung
 Trägermodulator-Sender
️ Echtzeituhr
• Kommunikationsschnittstellen
¢ USB-Full-/Low-Speed-On-the-Go-Controller mit On-Chip-Transceiver
3 SPI-Module
Zwei I2C-Module
5 UART-Module
¢ Secure Digital Host Controller (SDHC)
¢ I2S-Modul
