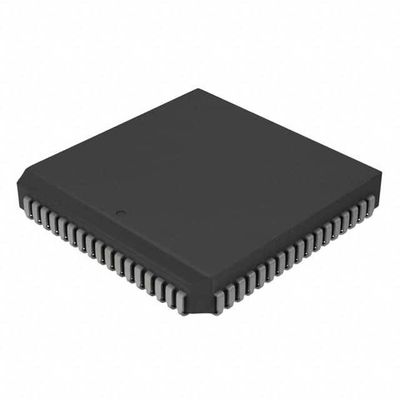

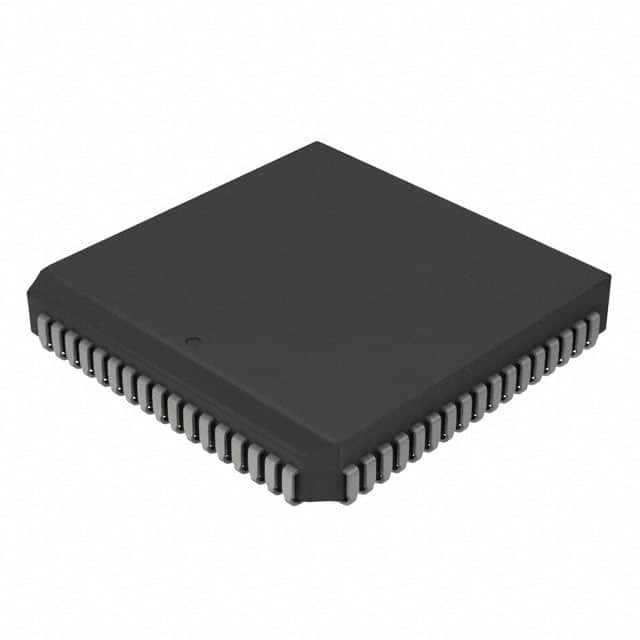

PIC18C801-I/L IC MCU 8BIT ROMLESS 84PLCC Mikrochip-Technologie

Übersicht über das Gerät

Dieses Dokument enthält gerätebezogene Informationen für die folgenden beiden Geräte:

1. PIC18C601

2. PIC18C801

Der PIC18C601 ist in 64-Pin-TQFP- und 68-Pin-PLCC-Paketen erhältlich.

Eine Übersicht über die Merkmale ist in Tabelle 1-1 dargestellt.
Die Diagramme der Geräteblöcke sind in Abbildung 1-1 für die 64/68-Pin-Konfiguration und in Abbildung 1-2 für die 80/84-Pin-Konfiguration dargestellt.

Hochleistungs-RISC-CPU:

• C-Compiler-optimierte Architektur-Anweisungen
• Lineares Programmspeicher mit einer Adresszahl von bis zu 2 Mbyte
• Lineares Datenspeicher mit einer Adressierung von bis zu 4 Kbyte
• bis zu 160 ns Anweisungszyklus:
- Gleichspannung - 25 MHz Takt-Eingang
- 4 MHz - 6 MHz Takt-Eingang mit PLL aktiv
• 16-Bit-breite Anweisungen, 8-Bit-breiter Datenpfad
• Prioritäten für Unterbrechungen
• 8 x 8 Einzelzyklus-Hardware-Multiplikator

Peripherie-Eigenschaften

• Hochstromspülung/Quelle 25 mA/25 mA
• Bis zu 47 I/O-Pins mit individueller Steuerung der Richtung
• Drei externe Unterbrechungspins
• Timer0-Modul: 8-Bit/16-Bit-Timer/Zähler mit 8-Bit programmierbarem Prescaler
• Timer1-Modul: 16-Bit-Timer/Zähler (Zeitbasis für CCP)
• Timer2-Modul: 8-Bit-Timer/Zähler mit 8-Bit-Periodenregister
• Timer3-Modul: 16-Bit-Timer/Zähler
• Sekundär-Oszillator-Uhroption - Timer1/Timer3
• Zwei Module für die Erfassung/Vergleiche/PWM (CCP) können wie folgt konfiguriert werden:
- Erfassungseingang: 16-Bit, max. Auflösung 10 ns
- Vergleichen ist 16-Bit, max. Auflösung 160 ns (TCY)
- PWM-Ausgabe: PWM-Auflösung beträgt 1 bis 10 Bit Max. PWM-Frequenz. @:
Auflösung von 8 Bit = 99 kHz
10-Bit-Auflösung = 24,4 kHz
• Master Synchronous Serial Port (MSSP) mit zwei Betriebsmodi:
- 3-Draht SPITM (unterstützt alle 4 SPI-Modi)
- I2CTM Master und Slave-Modus
• Adressierbares USART-Modul: Unterstützt Interrupt auf Adressbit

Erweiterte Analogfunktionen:

• 10-Bit-Analog-Digital-Wandlermodul (A/D) mit
- Schnelle Probenahme
- Umwandlung während des SLEEP
- DNL = ±1 LSb, INL = ±1 LSb
- Bis zu 12 Kanäle verfügbar
• Programmierbares Modul zur Niederspannungsdetektion (LVD)
#NAME?

Spezielle Merkmale des Mikrocontrollers:

• Power-on Reset (POR), Power-up Timer (PWRT) und Oszillator Start-up Timer (OST)
• Watchdog Timer (WDT) mit eigenem RC-Oszillator
• On-Chip Boot-RAM für Boot-Lader-Anwendungen
• 8-Bit- oder 16-Bit-Schnittstellenmodus für den externen Speicher
• Bis zu zwei programmierbare Chip-Selektionssignale (CS1 und CS2)
• Ein programmierbares Chip I/O-Selektionssignal (CSIO) für die Erweiterung der Speicherkarte I/O
• Energieeinsparender SLEEP-Modus
• Verschiedene Oszillatorenoptionen, einschließlich:
- 4X Phase Lock Loop (von primärem Oszillator)
- Sekundär-Oszillator (32 kHz)

CMOS-Technologie:

• Niedrige Leistung, hohe Geschwindigkeit CMOS-Technologie
• Vollständig statische Konstruktion
• Breiter Betriebsspannungsbereich (2,0 V bis 5,5 V)
• Industrielle und erweiterte Temperaturbereiche
• Niedriger Stromverbrauch
