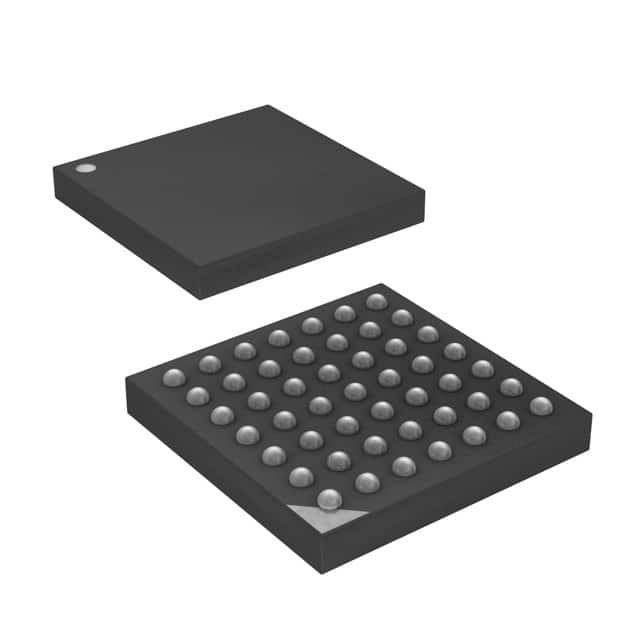

ATMEGA324PA-CU IC MCU 8BIT 32KB FLASH 49VFBGA Mikrochip-Technologie

Übersicht

Der ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P ist ein leistungsstarker CMOS 8-Bit-Mikrocontroller, der auf der AVR-erweiterten RISC-Architektur basiert.,Der ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P erreicht Durchsatzraten von fast 1 MIPS pro MHz, so dass der Systementwickler den Stromverbrauch gegenüber der Verarbeitungsgeschwindigkeit optimieren kann.

Eigenschaften

• Hochleistungs-Low-Power AVR® 8-Bit-Mikrocontroller
• Erweiterte RISC-Architektur
131 Leistungsfähige Anweisungen Die meisten Ein-Uhr-Zyklus-Ausführung
32 x 8 Arbeitsregister für allgemeine Zwecke
 Vollstatischer Betrieb
- bis zu 20 MIPS Durchsatz bei 20 MHz
¢ Auf dem Chip 2-Zyklus-Multiplikator
• Hohe Ausdauer Nichtflüchtige Speichersegmente
16/32/64/128K Bytes selbstprogrammierbares Flash-Programm-Speicher im System
¢ 512B/1K/2K/4K Bytes EEPROM
️ 1/2/4/16K Bytes Internes SRAM
Schreib-/ Löschzyklen: 10.000 Flash/ 100.000 EEPROM
Aufbewahrung der Daten: 20 Jahre bei 85°C/ 100 Jahre bei 25°C (1)
Optional Boot Code Abschnitt mit unabhängigen Lock Bits
In-System-Programmierung durch Boot-Programm auf dem Chip
Wahre Lese-Während-Schreiboperation
Programmiersperre für die Softwaresicherheit
• JTAG (IEEE Std. 1149.1 Compliant) Schnittstelle
 Grenz-Scan-Fähigkeiten nach dem JTAG-Standard
¢ umfangreiche Debug-Unterstützung auf dem Chip
Programmierung von Flash, EEPROM, Sicherungen und Lock-Bits über die JTAG-Schnittstelle
• Peripheriene Merkmale
Zwei 8-Bit-Timer/Zähler mit separaten Prescalern und Vergleichsmodus
Ein 16-Bit-Timer/Zähler mit separatem Prescaler, Vergleichsmodus und Aufnahmemodus
️ Echtzeitzähler mit separatem Oszillator
6 PWM-Kanäle
8 Kanäle, 10-Bit-ADC
Differenzmodus mit wählbarer Verstärkung bei 1x, 10x oder 200x
¢ Byteorientierte zweisprungige serielle Schnittstelle
Zwei programmierbare Serien-USART
¢ Master-Slave-SPI-Serienoberfläche
Programmierbarer Wachhund-Timer mit separatem Oszillator auf dem Chip
Analog-Vergleicher auf Chip
¢ Unterbrechen und Aufwachen beim Pinnwechsel
• Besondere Merkmale des Mikrocontrollers
– Power-on Reset and Programmable Brown-out Detection
Innenkalibrierter RC-Oszillator
¢ Außen- und Innenunterbrechungen
6 Schlafmodi: Leerlauf, ADC Lärmreduktion, Stromsparen, Abschalten, Standby und
Erweiterter Standby
• I/O und Pakete
32 programmierbare E/A-Leitung
️ 40-Pin-PDIP, 44-Lead-TQFP, 44-Pad-VQFN/QFN/MLF
¢ 44-Boden-DRQFN
️ 49-Ball-VFBGA
• Betriebsspannungen
¥ 1,8 - 5,5 V
• Geschwindigkeitsklassen
️ 0 - 4 MHz @ 1,8 - 5,5 V
️ 0 - 10 MHz @ 2,7 - 5,5 V
️ 0 - 20 MHz @ 4,5 - 5,5 V
• Stromverbrauch bei 1 MHz, 1,8 V, 25°C
Aktiv: 0,4 mA
¢ Ausfallmodus: 0,1 μA
¢ Stromsparmodus: 0,6μA (einschließlich 32 kHz RTC)
