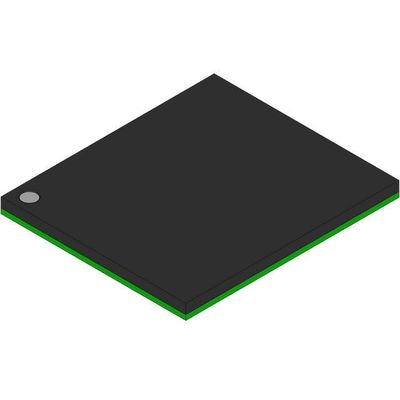

CY8C21434-24LTXIKA IC MCU 8BIT 8KB FLASH 32QFN Cypress Halbleiter Corp.

Funktionale Übersicht des PSoC

Die PSoC-Familie besteht aus vielen On-Chip-Controller-Geräten. Diese Geräte sind so konzipiert, dass mehrere traditionelle MCU-basierte Systemkomponenten durch ein kostengünstiges einchipprogrammierbares Gerät ersetzt werden.PSoC-Geräte umfassen konfigurierbare Blöcke analoger und digitaler LogikDiese Architektur ermöglicht es dem Benutzer, maßgeschneiderte Peripheriekonfigurationen zu erstellen, die den Anforderungen jeder einzelnen Anwendung entsprechen.eine schnelle CPU, Flash-Programmspeicher, SRAM-Datenspeicher und konfigurierbare E/A sind in einer Reihe von praktischen Pinouts und Paketen enthalten.

Eigenschaften

■ Leistungsstarker Harvard-Architekturprozessor:
M8C-Prozessor Geschwindigkeiten bis 24 MHz
8x8 multiplizieren, 32 Bit ansammeln
️ Niedrige Leistung bei hoher Geschwindigkeit
Betriebsspannung von 3,0 V bis 5,25 V
️ Industrie­temperaturbereich: -40°C bis +85°C
■ Erweiterte Peripheriegeräte (PSoC®-Blöcke)
 Sechs Analog-Typ  E  PSoC-Blöcke bieten:
• Ein- oder Doppel 8-Bit-ADC
• Vergleicher (bis zu vier)
¢ bis zu acht digitale PSoC-Blöcke bieten:
• 8 bis 32-Bit-Timer, Zähler und PWMs
• Unterstützung des "One Shot, Multi Shot"-Modus in Timern und PWMs
• PWM mit Deadband-Unterstützung in einem digitalen Block
• Schichtregister, CRC und PRS-Module
• Voll-Duplex-UART
• Mehrfache SPI-Master oder -Slaves, Unterstützung für variable Datenlänge: 8 bis 16 Bit
• Kann an alle GPIO-Pins angeschlossen werden
Komplexe Peripheriegeräte durch Kombination von Block
Unterstützung der Shift-Funktion für die FSK-Erkennung
Analogmodulbetriebe können durch digitale Blöcke oder externe Signale synchronisiert werden.
■ Hochgeschwindigkeits 10-Bit-SAR-ADC mit für die eingebettete Steuerung optimierten Proben- und Haltevorrichtung
■ Präzision, programmierbare Uhrzeit:
️ Interner ± 5% 24/48 MHz-Oszillator über den industriellen Temperaturbereich
Hochgenauigkeit 24 MHz mit optionalem 32 kHz Kristall und PLL
Optional externer Oszillator bis 24 MHz
¢ Interner/Externer Oszillator für Wachhund und Schlaf
■ Flexibler Speicher auf dem Chip:
- bis zu 16K Bytes Flash-Programmspeicher - 50.000 Lösch-/Schreibzyklen
️ Datenspeicherung von bis zu 1 K Byte SRAM
¢ Serielle Programmierung im System (ISSP)
️ Teilweise Flash-Updates
Flexible Schutzmodi
 EEPROM-Emulierung in Flash
■ Optimierte CapSense®-Ressource:
2 IDAC unterstützen bis zu 640 μA Stromquelle zum Ersetzen von externen Widerständen
Zwei spezielle Clock Ressourcen für CapSense:
• CSD_CLK: 1/2/4/8/16/32/128/256 Abgeleitet von SYSCLK
• CNT_CLK: 1/2/4/8 Abgeleitet von CSD_CLK
¢ 16 Bit-Timer/Zähler für das CapSense-Scannen
Unterstützung von Doppel-Zentralverwahrerkanälen
■ Programmierbare Pin-Konfigurationen:
25 mA Sink, 10 mA Quelle auf allen GPIO
❐ Pull up, Pull down, High Z, Strong, or Open Drain Drive Modes on all GPIO
- bis zu 38 analoge Eingänge auf GPIO
¢ Konfigurationsfähige Unterbrechung bei allen GPIOs
■ Zusätzliche Systemressourcen:
I2CTM Slave, Master und MultiMaster auf 400 kHz
Unterstützung der Hardware-Adressing-Funktion
Wachhund und Schlaf-Timer
️ Benutzerkonfigurierbare Niederspannungserkennung
¢ Integrierter Aufsichtskreis
 Präzisionsspannungsreferenz auf dem Chip
Unterstützung von RTC-Block in die digitale Peripherie-Logik
