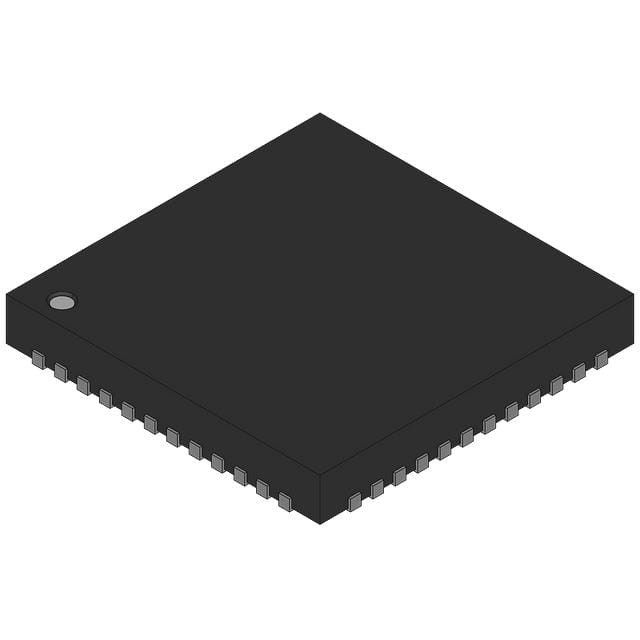

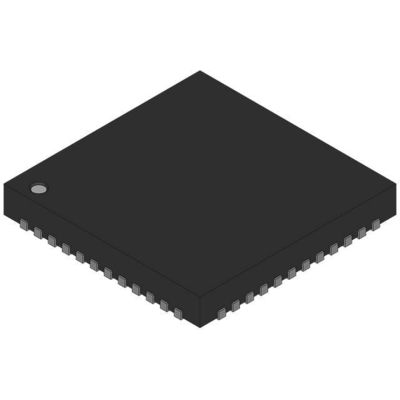

AT32UC3L016-ZAUT IC MCU 32BIT 16KB FLASH 48QFN Atmel

Beschreibung

Der Atmel® AVR® AT32UC3L0128/256 ist ein kompletter System-on-Chip-Mikrocontroller, der auf dem AVR32 UC RISC-Prozessor basiert und bei Frequenzen bis zu 50 MHz läuft.AVR32 UC ist ein leistungsstarker 32-Bit-RISC-Mikroprozessorkern, entwickelt für kostensensible Embedded-Anwendungen mit besonderem Schwerpunkt auf geringem Stromverbrauch, hoher Codedichte und hoher Leistung.
Der Prozessor umfasst eine Speicherschutz-Einheit (MPU) und einen schnellen und flexiblen Interrupt-Controller zur Unterstützung moderner und Echtzeit-Betriebssysteme.Die Secure Access Unit (SAU) wird zusammen mit der MPU verwendet, um die erforderliche Sicherheit und Integrität zu gewährleisten..

Eigenschaften

• Hochleistungs- und Low-Power-Mikrocontroller mit 32-Bit-Atmel® AVR®-Kapazität
Kompakte Einzyklus-RISC-Instruktionssätze einschließlich DSP-Instruktionen
️ Lesen-Änderung-Schreiben-Anweisungen und Atom-Bit-Manipulation
¢ Leistung
• Bis zu 64 DMIPS mit 50 MHz von Flash (1 Flash Wait State)
• Bis zu 36 DMIPS bei 25 MHz von Flash (0 Flash Wait State)
¢ Speicherschutz-Einheit (MPU)
• Sicherheitszugangseinheit (SAU), die benutzerdefinierten Peripherie-Schutz bietet
• picoPower®-Technologie für einen sehr geringen Stromverbrauch
• Mehrhierarchie-Bus-System
 Hochleistungsdatenübertragungen auf getrennten Bussen für eine höhere Leistung
12 periphere DMA-Kanäle verbessern die Geschwindigkeit der peripheren Kommunikation
• Interner Hochgeschwindigkeitsblitz
Versionen in 256 und 128 Kbyte
Einzykluszugang bis 25MHz
FlashVault-Technologie ermöglicht vorprogrammierte sichere Bibliotheksunterstützung für Endbenutzeranwendungen
️ Prefetch Buffer Optimierung der Ausführung von Anweisungen mit maximaler Geschwindigkeit
- 100.000 Schreibzyklen, Datenspeicherkapazität von 15 Jahren
- Flash-Sicherheitsschlösser und benutzerdefinierter Konfigurationsbereich
• Internes Hochgeschwindigkeits-SRAM, Einzykluszugang bei voller Geschwindigkeit
32Kbytes
• Interrupt Controller (INTC)

• Externe Unterbrechungssteuerung (EIC)
• Peripherie-Ereignis-System für die direkte Kommunikation von Peripherie zu Peripherie
• Systemfunktionen
¢ Strom- und Uhrmanager
Schlafwandel Energieeinsparung Steuerung
 Internes System RC-Oszillator (RCSYS)
- 32 KHz-Oszillator
Mehrzweck-Oszillator, Phase Locked Loop (PLL) und Digital Frequency Locked Loop (DFLL)
• Wachhund-Timer (WDT) im Fenster
• Asynchroner Timer (AST) mit Echtzeit-Uhrfunktion
Unterstützung des Zähler- oder Kalendermodus
• Frequenzmesser (FREQM) zur genauen Messung der Uhrfrequenz
• Sechs 16-Bit Timer/Counter (TC) Kanäle
️ Externe Uhreneingaben, PWM, Erfassung und verschiedene Zählmöglichkeiten
• PWM-Kanäle auf allen I/O-Pins (PWMA)
8 Bit PWM mit einer Quelluhr bis 150 MHz
• Vier universelle synchrone/asynchrone Empfänger/Sender (USART)
¢ unabhängiger Baudrat-Generator, Unterstützung für SPI
Unterstützung für Hardware-Handschütteln
• Eine Master/Slave serielle Peripherieoberfläche (SPI) mit Chip-Selektionssignalen
Es können bis zu 15 SPI-Slaves adressiert werden
• Zwei Master- und zwei Slave-Zwei-Draht-Schnittstellen (TWI), 400 kbit/s I2C-kompatibel
• Ein 8-Kanal-Analog-Digital-Wandler (ADC) mit einer Auflösung von bis zu 12 Bit
️ Innertemperatursensor
• Acht analoge Vergleichsgeräte (AC) mit optionalem Fenstererkennungssystem
• Kapazitives Berührungsmodul (CAT)
¢ Hardwareunterstützte Atmel® AVR® QTouch® und Atmel® AVR® QMatrix Touch Acquisition
Unterstützung von QTouch und QMatrix-Erfassung von kapazitiven Touch-Sensoren
• Unterstützung der QTouch-Bibliothek
️ Kapazitäts-Touchknöpfe, Schieberegler und Räder
¢ QTouch- und QMatrix-Akquisition
• On-Chip nicht aufdringliches Debug System
Nexus Klasse 2+, Laufzeitsteuerung, nicht aufdringliche Daten- und Programmverfolgung
aWire Single-Pin Programmierspuren und Debug-Schnittstelle Muxed mit Reset Pin
¢ NanoTrace bietet Spurenüberwachungsmöglichkeiten über JTAG oder aWire Interface
• 48-Pin-TQFP/QFN/TLLGA (36 GPIO-Pins)
• Fünf Hochleistungs-E/A-Pins
• Einzelne 1,62-3,6 V-Stromversorgung
