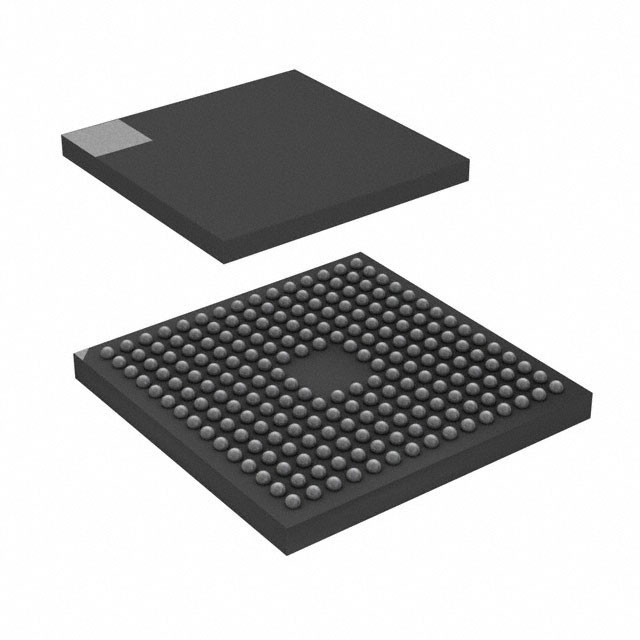

STM32F746NGH6 IC MCU 32BIT 1MB Flash 216TFBGA STMikroelektronik

Beschreibung

Die Geräte STM32F745xx und STM32F746xx basieren auf dem hochleistungsfähigen 32-Bit-RISC-Kern von ARM® Cortex®-M7, der bis zu 216 MHz laufen kann.Der Cortex®-M7-Kern verfügt über eine einzelne Schwebpunkt-Einheit (SFPU), die alle ARM® Singleprecision-Datenverarbeitungsanweisungen und Datenformate unterstütztEs enthält auch einen vollständigen Satz von DSP-Anweisungen sowie eine Speicherschutz-Einheit (MPU), die die Programmsicherheit verbessert.Die Geräte STM32F745xx und STM32F746xx verfügen über High-Speed-Embedded-Memories mit einem Flash-Speicher von bis zu 1 Mbyte, 320 Kbyte SRAM (davon 64 Kbyte Daten-TCM-RAM für kritische Echtzeitdaten), 16 Kbyte Anweisungs-TCM-RAM (für kritische Echtzeitroutinen),4 Kbytes Backup-SRAM im Niedrigleistungsmodus, und eine breite Palette von erweiterten Eingaben und Peripheriegeräten, die mit zwei APB-Bussen, zwei AHB-Bussen verbunden sind,eine 32-Bit-Multi-AHB-Bus-Matrix und eine mehrschichtige AXI-Verbindung zur Unterstützung des Zugriffs auf interne und externe Speicher.

Eigenschaften

• Kern: ARM® 32-Bit Cortex®-M7-CPU mit FPU, adaptivem Echtzeitbeschleuniger (ART AcceleratorTM) und L1-Cache: 4KB Daten-Cache und 4KB Anweisungs-Cache,Ermöglicht die Ausführung von 0-Wait-Status aus eingebettetem Flash-Speicher und externen Speichern, Frequenz bis 216 MHz, MPU, 462 DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1) und DSP-Anweisungen.
• Erinnerungen
Bis zu 1 MB Flash-Speicher
1024 Bytes OTP-Speicher
¢ SRAM: 320 KB (einschließlich 64 KB Daten-TCM-RAM für kritische Echtzeitdaten) + 16 KB Anweisungs-TCM-RAM (für kritische Echtzeitroutinen) + 4 KB Backup-SRAM (verfügbar im Niedrigstrommodus)
Flexible externe Speichercontroller mit bis zu 32 Bit Datenbus: SRAM, PSRAM, SDRAM/LPSDR SDRAM, NOR/NAND-Speicher
• Quad-SPI mit zwei Modus
• Parallele LCD-Schnittstelle im Modus 8080/6800
• LCD-TFT-Controller bis zur XGA-Auflösung mit speziellem Chrom-ART AcceleratorTM für die Erstellung von verbesserter grafischer Inhalte (DMA2D)
• Uhr, Neustart und Versorgungsmanagement
¥ 1,7 V bis 3,6 V Anwendungsversorgung und I/O
¢ POR, PDR, PVD und BOR
¢ spezielle USB-Leistung
️ 4 bis 26 MHz Kristalloszillator

Oszillator 32 kHz für RTC mit Kalibrierung
¢ Interne 32 kHz RC mit Kalibrierung
• Niedrige Leistung
️ Schlaf-, Stopp- und Standby-Modi
VBAT-Versorgung für RTC, 32×32 Bit Backup-Register + 4KB Backup-SRAM
• 3×12-Bit, 2,4 MSPS ADC: bis zu 24 Kanäle und 7,2 MSPS im Dreifach-Zwischenspielmodus
• 2×12-Bit-D/A-Wandler
• Bis zu 18 Timer: bis zu dreizehn 16-Bit-Timer (1x Low-Power 16-Bit-Timer im Stop-Modus verfügbar) und zwei 32-Bit-Timer,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,- Alle 15 Timer laufen bis 216 MHz.

• Allzweck-DMA: 16-Stream-DMA-Controller mit FIFOs und Burst-Unterstützung
• Debug-Modus
- SWD- und JTAG-Schnittstellen
¢ Cortex®-M7 Trace MacrocellTM
• Bis zu 168 E/A-Anschlüsse mit Unterbrechungsfähigkeit
- bis zu 164 schnelle E/A bis zu 108 MHz
- bis zu 166 5 V-Toleranz
• Bis zu 25 Kommunikationsschnittstellen
- bis zu 4x I2C-Schnittstellen (SMBus/PMBus)
- bis zu 4 USARTs/4 UARTs (27 Mbit/s, ISO7816-Schnittstelle, LIN, IrDA, Modemsteuerung)
- bis zu 6 SPI (bis zu 50 Mbit/s), 3 mit muxed simplex I2S für die Genauigkeit der Audioklasse über interne Audio-PLL oder externe Uhr
2 x SAI (seriale Audio-Schnittstelle)
2 × CANs (2.0B aktiv) und SDMMC-Schnittstelle
¢ SPDIFRX-Schnittstelle
¢ HDMI-CEC
• Erweiterte Vernetzung
- USB 2.0 Vollgeschwindigkeitsgerät/Host/OTG-Controller mit PHY-Chip
USB 2.0 Highspeed/Fullspeed-Gerät/Host/OTG-Controller mit dediziertem DMA, on-Chip-Fullspeed-PHY und ULPI
10/100 Ethernet MAC mit dediziertem DMA: unterstützt IEEE 1588v2 Hardware, MII/RMII
• 8- bis 14-Bit-Parallelkamera-Schnittstelle bis zu 54 Mbyte/s
• Wahrer Zufallszahlengenerator
• CRC-Berechnungsstück
• RTC: Nachschnittsgenauigkeit, Hardwarekalender
• 96-Bit-Unique-ID
