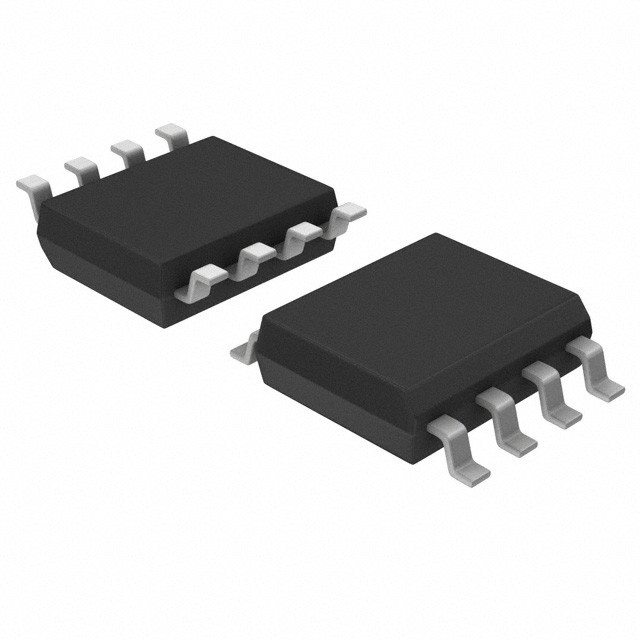

MC9S08PL4CSC IC MCU 8BIT 4KB FLASH 8SOIC N✖P USA Inc.

Hauptmerkmale

• 8-Bit-Zentralprozessor-Einheit (CPU) S08
- bis zu 20 MHz Bus bei 2,7 V bis 5,5 V Durchmesser
Temperaturbereich von -40 °C bis 105 °C
Unterstützung von bis zu 40 Unterbrechungs-/Wiederaufsetzungsquellen
Unterstützung von bis zu vierstufigen verschachtelten Unterbrechungen
¢ Speicher auf dem Chip
- bis zu 16 KB Flash-Lesen/Programmieren/ Löschen
Betriebsspannung und -temperatur
- bis zu 256 Bytes EEPROM; 2-Byte Löschbereich;
Programmieren und löschen beim Ausführen von Flash
- bis zu 2048 Bytes Random Access-Speicher (RAM)
¢ Flash- und RAM-Zugriffsschutz
• Energieeinsparende Modus
Ein Niedrigleistungs-Stoppmodus; reduzierte Leistungswartung
Modus
¢ Peripherieuhr aktivieren Register können Uhren deaktivieren
nicht genutzte Module, die Strom reduzieren;
bleiben für bestimmte Peripheriegeräte im Stop3-Modus aktiviert
• Uhren
¢ Oszillator (XOSC) - Schleifensteuerung Pierce
mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W,
31.25 kHz bis 39.0625 kHz oder 4 MHz bis 20 MHz
¢ Internes Uhrwerk (ICS) - mit einer Frequenz
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
Referenz; Präzisionsschnitt der internen Referenz
mit einer Abweichung von 1% im Temperaturbereich von 0
°C bis 70 °C und 2% Abweichung über die gesamte
Betriebstemperatur bis 20 MHz
• Systemschutz
️ Wachhund mit unabhängiger Uhrquelle
- Niederspannungserkennung mit Reset oder Unterbrechung;
Auswählbare Ausflugspunkte
– Illegal opcode detection with reset
️ Illegale Adresserkennung mit Reset
• Entwicklungshilfe

 Fähigkeit zur Bereitstellung von drei Ausfallpunkten
Einstellung während der Debugging im Schaltkreis

mit zwei Vergleicher und neun Auslösermodi
• Peripheriegeräte
ACMP - ein Analog-Vergleicher mit beiden positiven
und negative Eingänge; getrennt wählbarer Unterbrechungsvorgang
bei steigender und sinkender Vergleichsleistung; Filterung
ADC - 12-Kanal, 12-Bit-Auflösung; 2,5 μs
Umrechnungszeit; Datenpuffer mit optionalem
Wasserzeichen; automatische Vergleichsfunktion; interne
Referenzkanal für Bandbreiten; Betrieb im Stoppmodus;
optionale Hardware-Trigger
¢ CRC - programmierbare zyklische Redundanzprüfung
Modul
FTM - zwei Flexi-Timer-Module einschließlich
mit einer Leistung von mehr als 50 W und
Zähler; jeder Kanal kann für die Eingabe konfiguriert werden
Erfassung, Ausgabevergleiche, Rand- oder Mittelausrichtung
PWM-Modus
¢ IIC - Ein Modul für integrierte Schaltungen; bis zu 400
Kbps; Multi-Master-Betrieb; programmierbarer Slave
Adresse; unterstützt Broadcast-Modus und 10-Bit
die Bearbeitung, Unterstützung von SMBUS und PMBUS
¢ MTIM - Ein Modulo-Timer mit 8-Bit-Prescaler und
Überlauf unterbrechen
RTC - 16-Bit-Echtzeitzähler (RTC)
SCI - zwei serielle Kommunikationsschnittstellen (SCI/
UART-Module (optional 13-Bit-Pause); voll duplex
Nicht-Rückkehr auf Null (NRZ); Unterstützung der LIN-Erweiterung
SPI - eine 8-Bit-Serielle Peripherieoberfläche (SPI)
Module, vollduplex oder einleitend bidirektional;
Modus Master oder Slave
- TSI - Unterstützung von bis zu 16 externen Elektroden;
ein konfigurierbarer Software- oder Hardware-Scan-Trigger; vollständig
Unterstützung der N✖P-Touchsensing-Softwarebibliothek;
Fähigkeit, die MCU aus dem Stop3-Modus zu wecken
• Eingang/Ausgang
- bis zu 37 GPIOs, einschließlich eines ausschließlich ausführenden Pins
Ein 8-Bit-Tastaturunterbrechungsmodul (KBI)
Zwei echte Ausgangspins mit offenem Abfluss
4 hochströmende Waschbecken, die 20 mA Quelle-/Wäschestrom unterstützen
• Paketoptionen
LQFP mit 44 Stiften
LQFP mit 32 Stiften
️ 20-Pin-SOIC; 20-Pin-TSSOP
