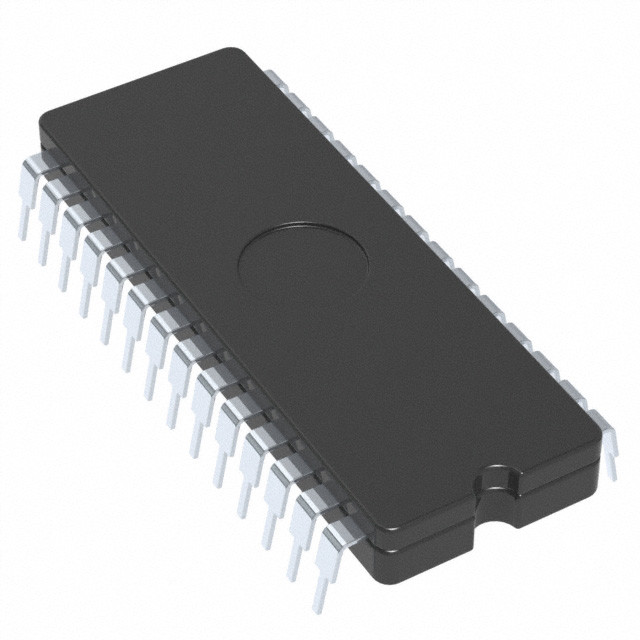

PIC16F57-I/P IC MCU 8BIT 3KB FLASH 28DIP Mikrochip-Technologie

Generell beschrieben

Der PIC16F5X von Microchip Technology ist eine Familie von kostengünstigen, leistungsstarken, 8-Bit, vollständig statischen, Flash-basierten CMOS-Mikrocontrollern.Es verwendet eine RISC-Architektur mit nur 33 Ein-Wort-/Ein-Zyklus-AnweisungenDie PIC16F5X bietet eine um eine Größenordnung höhere Leistung als ihre Konkurrenten in der gleichen Preiskategorie.Die 12 Bit breiten Anweisungen sind sehr symmetrisch, was zu 2Die einfach zu bedienende und leicht zu erinnernde Anweisung reduziert die Entwicklungszeit erheblich.

Hochleistungs-RISC-CPU:

• Nur 33 Ein-Wort-Anweisungen zu lernen
• Alle Anweisungen haben einen einzigen Zyklus, mit Ausnahme von Programmzweigen, die zwei Zyklen haben.
• Zwei-Ebenen-Deep-Hardware-Stack
• Direkte, indirekte und relative Adressmodi für Daten und Anweisungen
• Betriebsgeschwindigkeit:
- Gleichspannung 20 MHz
- Gleichspannung 200 ns Anweisungszykluszeit
• Flash-Programmspeicher auf dem Chip:
- 512 x 12 auf PIC16F54
- 2048 x 12 auf PIC16F57
- 2048 x 12 auf PIC16F59
• Register für allgemeine Zwecke (SRAM):
- 25 x 8 auf PIC16F54
- 72 x 8 auf PIC16F57
- 134 x 8 auf PIC16F59

Spezielle Merkmale des Mikrocontrollers:

• Wiederaufnahme des Anschlusses (POR)
• Gerätewiederherstellungs-Timer (DRT)
• Watchdog Timer (WDT) mit eigenem RC-Oszillator für einen zuverlässigen Betrieb
• Programmierbarer Schutz mit Code
• Stromsparender Schlafmodus
• In-Circuit SerienprogrammierungTM (ICSPTM)
• Auswählbare Oszillatoroptionen:
- RC: kostengünstiger RC-Oszillator
- XT: Standardkristall/Resonator
- HS: Hochgeschwindigkeitskristall/Resonator
- LP: Energieeinsparende, Niederfrequenzkristall
• Pakete:
- 18-Pin-PDIP und SOIC für PIC16F54
- 20-Pin-SSOP für PIC16F54
- 28-Pin-PDIP, SOIC und SSOP für PIC16F57
- 40-Pin-PDIP für PIC16F59
#NAME?

Eigenschaften für geringe Leistung:

• Betriebsstrom:
- 170 μA @ 2V, 4 MHz, typisch
- 15 μA @ 2V, 32 kHz, typisch
• Standby-Strom:
- 500 nA @ 2V, typisch

Peripherie-Eigenschaften

• 12/20/32 E/A-Pins:
- Individuelle Steuerung
- Hohe Stromquelle/Sink
• 8-Bit-Echtzeit-Uhr/Zähler (TMR0) mit 8-Bit-programmierbarem Prescaler

CMOS-Technologie:

• Breiter Betriebsspannungsbereich:
- Industrie: 2,0 V bis 5,5 V
- Verlängert: 2,0 V bis 5,5 V
• Weiter Temperaturbereich:
- Industrie: -40 °C bis 85 °C
- Verlängert: -40°C bis 125°C
• Hochleistungs-Blitz:
- 100K Schreib-/ Löschzyklen
- > 40 Jahre Aufbewahrung
