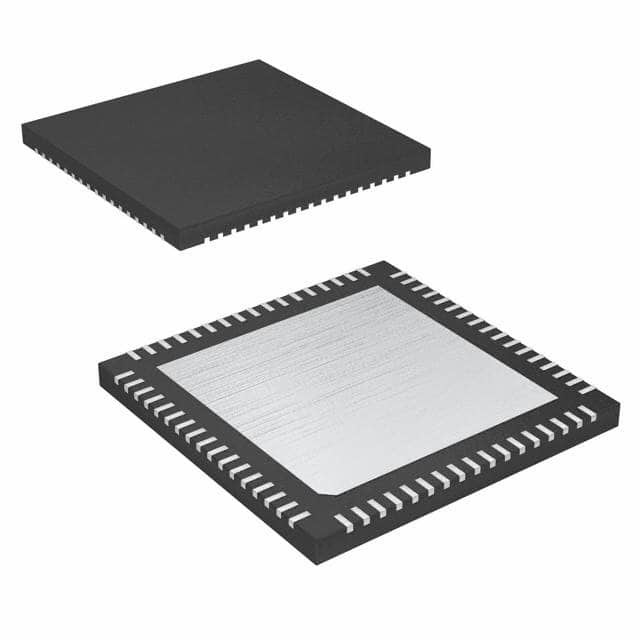

CY8C5268LTI-LP030 IC MCU 32BIT 256 KB FLASH 68QFN Infineon Technologies

Allgemeine Beschreibung

PSoC® 5LP ist ein wirklich programmierbares eingebettetes System-on-Chip, das konfigurierbare analoge und digitale Peripheriegeräte, Speicher und einen Mikrocontroller auf einem einzigen Chip integriert.Die PSoC 5LP-Architektur steigert die Leistung durch:
■ 32 Bit ARM Cortex-M3-Kern plus DMA-Controller bei bis zu 80 MHz
■ Ultra-niedrige Leistung mit dem breitesten Spannungsbereich der Industrie
■ Programmierbare digitale und analoge Peripheriegeräte ermöglichen individuelle Funktionen
■ Flexible Routing von jeder analogen oder digitalen Peripheriefunktion zu jedem Pin
PSoC-Geräte verwenden eine hoch konfigurierbare System-on-Chip-Architektur für das Embedded-Control-Design. Sie integrieren konfigurierbare analoge und digitale Schaltungen, die von einem On-Chip-Mikrocontroller gesteuert werden.Ein einzelnes PSoC-Gerät kann bis zu 100 digitale und analoge Peripheriefunktionen integrieren, wodurch die Planungszeit, der Platzplatz, der Stromverbrauch und die Systemkosten reduziert und gleichzeitig die Systemqualität verbessert werden.

Eigenschaften

■ Betriebsmerkmale
□ Spannungsbereich: 1,71 bis 5,5 V, bis zu 6 Leistungsbereiche
□ Temperaturbereich (Umgebungsbereich) ¥40 bis 85 °C[1]
□ Gleichspannung bis 80 MHz
□ Leistungsmodus
• Aktivmodus 3,1 mA bei 6 MHz und 15,4 mA bei 48 MHz
• 2-μA Schlafmodus
• 300-nA Winterschlafmodus mit RAM-Retention
□ Boostregulator von 0,5 V Eingang bis 5 V Ausgang
■ Leistung
□ 32-Bit ARM Cortex-M3-CPU, 32 Unterbrechungs-Eingänge
□ 24-Kanal-Direct-Access-Speicher (DMA) -Steuerung
■ Erinnerungen
□ Bis zu 256 KB Programm-Flash mit Cache- und Sicherheitsfunktionen
□ Bis zu 32 KB zusätzlicher Blitz für Fehlerkorrekturcode (ECC)
□ Bis zu 64 KB RAM
□ 2 KB EEPROM
■ Digitale Peripheriegeräte
□ Vier 16-Bit-Timer, Zähler und PWM-Blöcke (TCPWM)
□ I2C, Busgeschwindigkeit von 1 Mbps
□ USB 2.0 zertifizierte Full-Speed (FS) 12 Mbps Peripherieoberfläche (TID#10840032) mit internem Oszillator [2]
□ 20 bis 24 universelle digitale Blöcke (UDB), die für die Erstellung beliebiger Funktionen programmierbar sind:
• 8-, 16-, 24- und 32-Bit-Timer, Zähler und PWMs
• I2C, UART, SPI, I2S, LIN 2.0 Schnittstellen
• Zyklische Redundanzkontrolle (CRC)
• Pseudo-Zufallssequenzgeneratoren (PRS)
• Quadratur-Decoder
• Logikfunktionen auf Torebene
■ Programmierbare Uhrzeit
□ Interner Oszillator mit einer Genauigkeit von 2% bei 3 MHz
□ Außen-Kristall-Oszillator von 4 bis 25 MHz
□ Interne PLL-Uhrgenerierung bis 80 MHz
□ Niedrigleistungsinterner Oszillator bei 1, 33 und 100 kHz
□ Außen-Kristall-Oszillator mit einer Frequenz von 32,768 kHz
□ 12 auf jede Peripherie oder I/O übertragbare Taktdivider
■ Analog­Randgeräte
□ 12-Bit-SAR-ADC
□ 8-Bit-DAC
□ Zwei Vergleicher
□ Unterstützung von CapSense®, bis zu 62 Sensoren
□ 1,024 V ± 1% Referenzspannung
■ Vielseitiges E/A-System
□ 46 bis 72 I/O-Pins ­ bis zu 62 allgemeine I/O-Pins (GPIO)
□ Bis zu acht Leistungs-E/A-Pins (SIO)
• 25 mA Stromspender
• Programmierbare Eingangsschwelle und Ausgangsschwelle
• Kann als allgemeiner Vergleichsrechner dienen
• Fähigkeit zum Warmwechsel und Überspannungstoleranz
□ Zwei USBIO-Pins, die als GPIO verwendet werden können
□ Vermittlung eines beliebigen digitalen oder analogen Peripheriegerätes an ein beliebiges GPIO
□ LCD-Direktantrieb von jedem GPIO, bis zu 46 × 16 Segmente
□ CapSense-Unterstützung von jedem GPIO
□ Schnittstellenspannungen von 1,2 V bis 5,5 V, bis zu vier Leistungsbereiche
■ Programmierung, Debug und Trace
□ JTAG (4-Draht), serielle Draht-Debug (SWD) (2-Draht), Einzeldraht-Anzeiger (SWV) und Traceport (5-Draht) Schnittstellen
□ ARM-Debug- und Trace-Module, die im CPU-Kern eingebettet sind
□ Bootloader-Programmierung über I2C, SPI, UART, USB und andere Schnittstellen
■ Paketoptionen: 68-Pin QFN, 100-Pin TQFP und 99-Pin CSP
■ Entwicklungshilfe mit dem kostenlosen PSoC CreatorTM-Tool
□ Unterstützung bei der Gestaltung von Schemata und Firmware
□ Mehr als 100 PSoC ComponentsTM integrieren mehrere Schaltungen und Systemschnittstellen in einem PSoC.Ziehen und lassen Sie Komponenten-Symbole in PSoC Creator ein.
□ enthält kostenlosen GCC-Compiler, unterstützt Keil/ARM MDK-Compiler
□ Unterstützt die Programmierung und Debugging von Geräten
