SAK-XE164GM-72F80LAA 16-BIT FLASH RISC MCU

Zusammenfassung der Merkmale

Für einen schnellen Überblick und eine einfache Referenz werden hier die Eigenschaften des XE167xM zusammengefasst.
• Hochleistungs-CPU mit fünfstufiger Pipeline und MPU
- 12,5 ns Anweisungszyklus bei 80 MHz CPU-Uhr (Einzyklusdurchführung)
Ein-Zyklus 32-Bit Addition und Subtraktion mit 40-Bit Ergebnis
Ein-Zyklus-Multiplikation (16 × 16 Bit)
Hintergrundverteilung (32 / 16 Bit) in 21 Zyklen

Erweiterte Boolean-Bit-Manipulationsmöglichkeiten
 Ausführung des Nullzyklus-Sprungs
Zusätzliche Anweisungen zur Unterstützung von HLL und Betriebssystemen
¢ Registergestütztes Design mit mehreren variablen Registerbanken
¢ Unterstützung des schnellen Kontextwechsels mit zwei zusätzlichen lokalen Registerbanken
- 16 Mbyte Gesamtlinear-Adressenraum für Code und Daten
- 1024 Bytes Spezialfunktionsregisterfläche auf dem Chip (kompatibel mit der C166-Familie)
Einheit für den Schutz des integrierten Speichers (MPU)
• Unterbrechungssystem mit 16 Prioritätsstufen für bis zu 96 Quellen
- Auswählbare externe Eingänge für die Interruptgenerierung und das Wecken
¢ Schnellste Probenahmerate 12,5 ns
• Achtkanal-unterbrechungsgetriebene Datenübertragung mit Peripheral Event Controller (PEC), 24-Bit-Pointers decken den gesamten Adressraum ab
• Uhrgenerierung aus internen oder externen Uhrquellen, unter Verwendung von PLL auf dem Chip oder einem Prescaler
• Hardware-CRC-Checker mit programmierbarem Polynom zur Überwachung von Speicherbereichen auf dem Chip
• Speichermodule auf dem Chip
8 Kbyte Stand-by-RAM (SBRAM) auf dem Chip
2 Kbyte Dual-Port-RAM (DPRAM) auf dem Chip
- bis zu 16 Kbyte Daten-on-Chip-SRAM (DSRAM)
- bis zu 32 Kbyte Programm-/Daten-SRAM (PSRAM) auf dem Chip
- bis zu 576 Kbyte Programmspeicher auf dem Chip (Flash-Speicher)
Schutz des Speicherinhalts durch Fehlerkorrekturcode (ECC)
• Peripherie-Module auf dem Chip
Mehrfunktionale Allzweck-Timer-Einheit mit 5 Timern
 16-Kanal-Einheit zur Erfassung/Vergleiche von Daten für allgemeine Zwecke (CAPCOM2)
- bis zu 4 Erfassungs-/Vergleichseinheiten für flexible PWM-Signalgenerierung (CCU6x)
Zwei synchronisierbare A/D-Wandler mit insgesamt bis zu 24 Kanälen, 10-Bit-Auflösung, Umwandlungszeit unter 1 μs, optionale Datenvorverarbeitung (Datenreduktion, Reichweitenprüfung), Trenndrahterkennung
- bis zu 8 serielle Schnittstellenkanäle, die als UART, LIN, Hochgeschwindigkeits-synchroner Kanal (SPI), IIC-Bus-Schnittstelle (10-Bit-Adressing, 400 kbit/s), IIS-Schnittstelle verwendet werden können
- On-Chip MultiCAN-Schnittstelle (Rev. 2.0B aktiv) mit bis zu 128 Nachrichtenobjekten (Full CAN/Basic CAN) auf bis zu 6 CAN-Knoten und Gateway-Funktionalität
¢ On-Chip-System-Timer und On-Chip-Echtzeituhr
• Bis zu 12 MBytes externer Adressfläche für Code und Daten
¢ Programmierbare externe Bus-Eigenschaften für verschiedene Adressbereiche
¢ Multiplexed oder demultiplexed externe Adress-/Datenbusse
Auswählbare Adressbusbreite
¢ 16- oder 8-Bit-Datenbusbreite
5 programmierbare Chip-Selektionssignale
¢ Unterstützung bei der Schlichtung von Halt- und Halt-Bekenntnis-Bussen
• Einmalige Stromversorgung von 3,0 V bis 5,5 V
• Programmierbarer Wachhund-Timer und Wachhund-Oszillator
• Bis zu 119 allgemeine I/O-Leitungen
• Bootstrap-Ladegeräte auf dem Chip
• Unterstützt durch eine vollständige Palette von Entwicklungswerkzeugen, einschließlich C-Compilern, Makro-Assembler-Paketen, Emulatoren, Auswertungsplatinen, HLL-Debugger, Simulatoren, Logik-Analysator-Desassembler,Programmplanungsplatten
• On-Chip Debug-Unterstützung über Device Access Port (DAP) oder JTAG-Schnittstelle

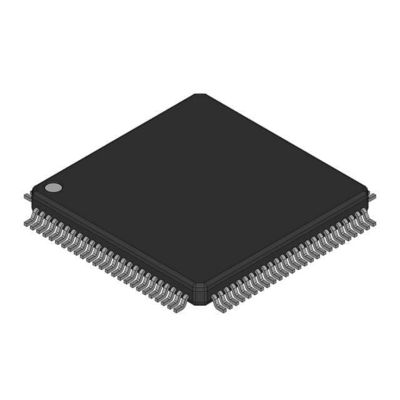

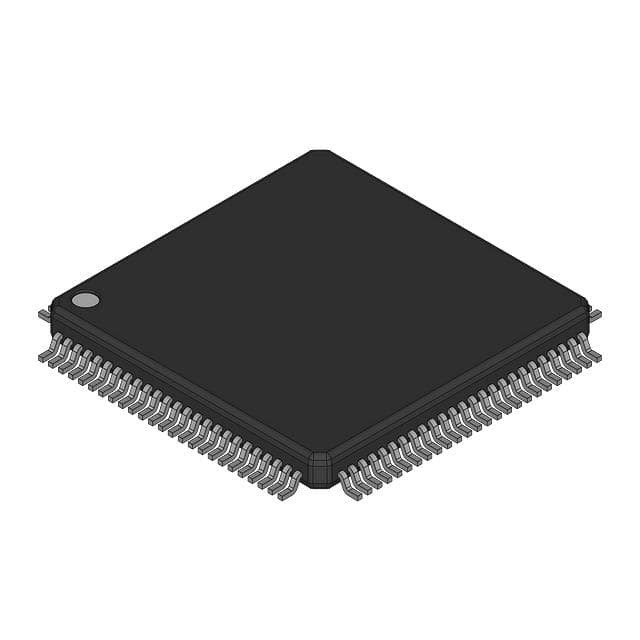

• 144-Pin-Grüne LQFP-Verpackung mit 0,5 mm (19,7 ml) Abstand
