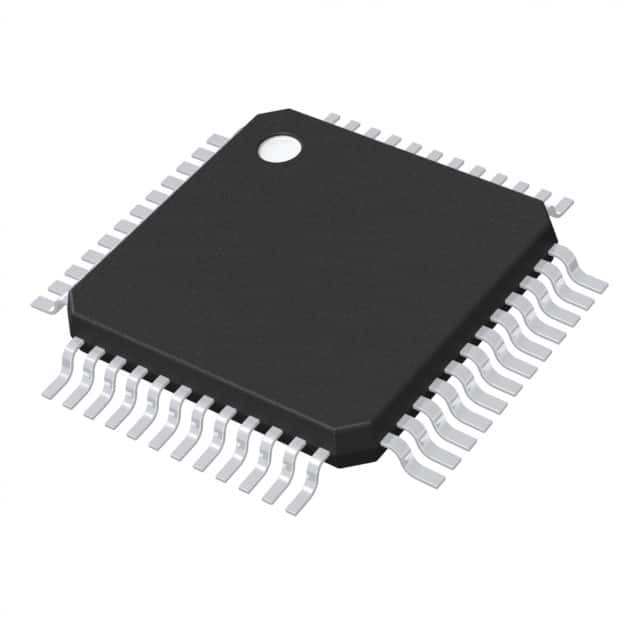

XC8868FFI5VACFXUMA1 IC MCU 8BIT 32KB FLASH 48TQFP Infineon Technologies

Eigenschaften

• Hochleistungs-XC800-Core
- Kompatibel mit dem Standard 8051 Prozessor
- zwei Uhren pro Maschinenzyklusarchitektur (für den Speicherzugriff ohne Wartezustand)
- zwei Datenzeiger
• Speicher auf dem Chip
12 Kbyte Boot-ROM
256 Bytes RAM
- 1,5 Kbyte XRAM
- 24/32 Kbyte Flash oder
24/32 Kbyte ROM mit zusätzlichen 4 Kbyte Flash
(einschließt Speicherschutzstrategie)
• I/O-Anschluss mit 3,3 V oder 5,0 V und Kernlogikanschluss mit 2,5 V (generiert durch eingebetteten Spannungsregler)
• Generatoren, die mit dem Einschalten der Stromversorgung wieder aufgestellt werden
• Brownout-Erkennung für die Kernlogikversorgung
• OSC und PLL auf dem Chip für die Uhrgenerierung
¢ PLL-Loss-of-Lock-Erkennung
• Energieeinsparende Modelle
 Verlangsamungsmodus
¢ Leerlaufmodus
 Auslöschmodus mit Weckfunktion über RXD oder EXINT0
∆ Steuerung der Uhr-Gate für jedes Peripheriegerät
• Programmierbarer 16-Bit-Wachhund-Timer (WDT)
• Sechs Häfen
- 34/48 Pins als digitale E/A
8 Pins als digitale/analoge Eingabe
• 8-Kanal, 10-Bit-ADC
• Vier 16-Bit-Timer
¢ Timer 0 und Timer 1 (T0 und T1)
¢ Timer 2 und Timer 21
• Multiplikations-/Teilungseinheit für arithmetische Operationen (MDU)
• CORDIC Coprocessor für die Berechnung trigonometrischer, hyperbolischer und linearer Funktionen
• MultiCAN mit 2 Knoten, 32 Nachrichtenobjekten (MCAN)
• Erfassung/Vergleichseinheit für die Erzeugung von PWM-Signalen (CCU6)
• Zwei serielle Full-Duplex-Schnittstellen (UART und UART1)
• Synchroner serieller Kanal (SSC)
• Debug-Unterstützung auf dem Chip
1 Kbyte Monitor-ROM (Teil des 12-Kbyte-Boot-ROM)
64 Bytes RAM für den Monitor
• Pakete:
¢ PG-TQFP-48
¢ PG-TQFP-64
• Temperaturbereich TA:
️ SAF (-40 °C bis 85 °C)
️ SAK (-40 bis 125 °C)
