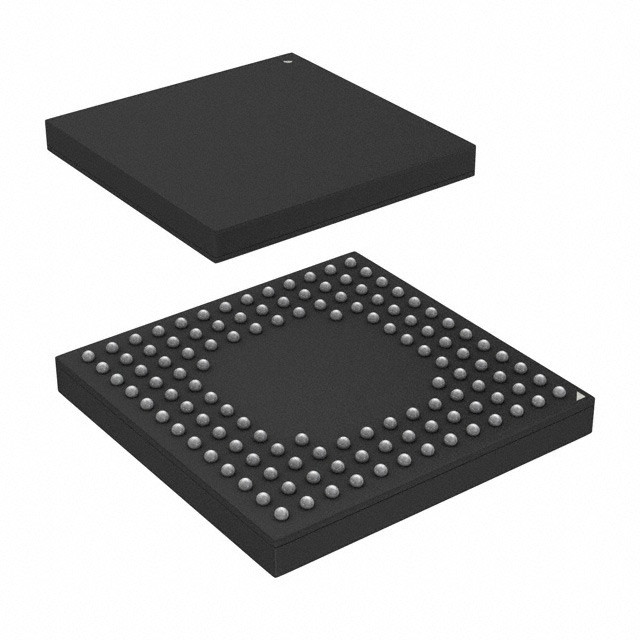

CY8C6136BZI-F34 IC MCU 32BIT 512 KB FLASH 124BGA Infineon Technologies

Allgemeine Beschreibung

Mit seiner einzigartigen Palette konfigurierbarer Blöcke ist PSoC®3 eine echte Systemlösung, die MCU-, Speicher-, analoge und digitale Peripheriefunktionen in einem einzigen Chip bereitstellt.Die CY8C38-Familie bietet eine moderne Methode zur SignalgewinnungAnalogfunktionen erstrecken sich über den Bereich von Thermoelementen (nahe Gleichspannung) bis hin zu Ultraschallsignalen.Die CY8C38-Familie kann Dutzende von Datenerfassungskanälen und analogen Eingängen auf jedem GPIO-Pin verarbeitenDie CY8C38-Familie ist auch ein leistungsstarkes konfigurierbares digitales System mit einigen Teilenummern, darunter Schnittstellen wie USB, Multi-Master I2C und CAN.Die CY8C38-Familie verfügt über ein leicht zu konfigurierendes Logik-Array, flexibler Routing zu allen I/O-Pins und einem leistungsstarken Einzyklus-Mikroprozessor-Kern 8051.Designer können leicht System-Ebene-Designs mit einer reichen Bibliothek von vorgefertigten Komponenten und Boolean-Primitiven mit PSoC® CreatorTM erstellen, ein hierarchisches, schematisches Entwurfs-Eingabewerkzeug.Die CY8C38-Familie bietet beispiellose Möglichkeiten zur Integration von analogen und digitalen Materialien und lässt sich gleichzeitig durch einfache Firmware-Updates leicht an Designänderungen in letzter Minute anpassenEine Leistung.

Eigenschaften

■ Einzelzyklus 8051 CPU
□ Gleichspannung bis 67 MHz
□ Anweisungen multiplizieren und dividieren
□ Flash-Programmmemory, bis zu 64 KB, 100.000 Schreibzyklen, 20 Jahre Speicherzeit und mehrere Sicherheitsfunktionen
□ bis zu 8 KB Flash-Fehlerkorrekturcode (ECC) oder Konfigurationsspeicher
□ Bis zu 8 KB SRAM
□ bis zu 2 KB elektrisch löschbares programmierbares Lese-allein-Speicher (EEPROM), 1 M-Zyklus und 20 Jahre Speicherzeit
□ 24-Kanal-Direct-Memory-Zugang (DMA) mit Mehrschicht-AHB[1] Buszugang
• Programmierbare beschreibende Ketten und Prioritäten
• Unterstützung von 32-Bit-Transfers mit hoher Bandbreite
■ Niedrige Spannung, ultra-niedrige Leistung
□ Breiter Betriebsspannungsbereich: 0,5 V bis 5,5 V
□ Hocheffizienter Antriebsregler von 0,5 V Eingang über 1,8 V bis 5,0 V Ausgang
□ 0,8 mA bei 3 MHz, 1,2 mA bei 6 MHz und 6,6 mA bei 48 MHz
□ Niedrigleistungsmodus einschließlich:
• 1-μA-Schlafmodus mit Echtzeit-Uhr und Niederspannungsdetektionsunterbrechung (LVD)
• 200-nA Winterschlafmodus mit RAM-Retention
■ Vielseitiges E/A-System
□ 28 bis 72 E/Ausgänge (62 GPIO, acht spezielle Eingabe/Ausgänge (SIO), zwei USBIO[2])
□ Jede GPIO auf jede digitale oder analoge Peripherieverbindung
□ LCD-Direktlaufwerk von jedem GPIO, bis zu 46 × 16 Segmente [2]
□ CapSense®-Unterstützung von jedem GPIO[3]
□ 1,2 V bis 5,5 V I/O-Schnittstellenspannungen, bis zu vier Bereiche
□ Maskierbare, unabhängige IRQ auf jedem Pin oder Port
□ Schmitt-Trigger-Transistor-Transistor-Logik (TTL) -Eingänge
□ Alle GPIOs sind konfigurierbar als offener Abfluss hoch/niedrig, hoch/niedrig, hoch Z oder stark
□ Konfigurierbarer GPIO-Pin-Zustand beim Neustart des Netzes (POR)
□ 25 mA Senkung auf SIO
■ Digitale Peripheriegeräte
□ 20 bis 24 universelle digitale Blöcke (UDB) auf Basis von programmierbaren Logikgeräten (PLD)
□ Vollständige CAN 2.0b 16 Rx, 8 Tx Puffer [2]
□ Vollgeschwindigkeit (FS) USB 2.0 12 Mbps mit internem Oszillator [2]
□ Bis zu vier konfigurierbare 16-Bit-Timer-, Zähler- und PWM-Blöcke
□ 67 MHz, 24-Bit-Festpunkt-Digitalfilterblock (DFB) zur Implementierung von FIR- und IIR-Filtern
□ Bibliothek mit Standardperipheriegeräten
• 8-, 16-, 24- und 32-Bit-Timer, Zähler und PWMs
• Serielle Peripherieoberfläche (SPI), universeller asynchroner Senderempfänger (UART) und I2C
• Zahlreiche weitere im Katalog
□ Bibliothek mit modernen Peripheriegeräten
• Zyklische Redundanzkontrolle (CRC)
• Pseudo-Zufallssequenzgenerator (PRS)
• Lokalverbindungsnetz (LIN) Bus 2.0
• Quadratur-Decoder
■ Analog-Peripheriegeräte (1,71 V ≤ VDDA ≤ 5,5 V)
□ 1,024 V ± 0,1% interne Spannungsreferenz über den Bereich von 40 °C bis +85 °C (14 ppm/°C)
□ Konfigurationsfähiger Delta-Sigma-ADC mit 8- bis 20-Bit-Auflösung
• Probenahmen bis zu 192 kps
• Programmierbares Verstärkungsstadium: ×0,25 bis ×16
• 12-Bit-Modus, 192 ksps, Signal-Rausch-Verzerrungs-Verhältnis von 66 dB (SINAD), ±1-Bit INL/DNL
• 16-Bit-Modus, 48 ksps, 84 dB SINAD, ±2-Bit INL, ±1-Bit DNL
□ Bis zu vier 8-Bit-IDACs mit einer Geschwindigkeit von 8 Mbps oder bis zu vier 1-Mbps-VDACs
□ Vier Vergleicher mit 95-ns-Antwortzeit
□ Bis zu vier ungebundene Verstärker mit 25-mA-Antrieb
□ bis zu vier konfigurierbare multifunktionale Analogblöcke; Beispielkonfigurationen sind Programmierbarer Verstärker (PGA), Transimpedanzverstärker (TIA), Mixer und Sample and Hold
□ Unterstützung durch CapSense
■ Programmierung, Debug und Trace
□ JTAG (4-Draht), serielle Drahtdebug (SWD) (2-Draht) und Single-Wire Viewer (SWV) Schnittstellen
□ Acht Adressen und ein Datenbremspunkt
□ 4-KB-Befehlsspurenpuffer
□ Bootloader-Programmierung über I2C, SPI, UART, USB und andere Schnittstellen unterstützt
■ Präzision, programmierbare Uhrzeit
□ Interner Oszillator von 3 bis 62 MHz über den gesamten Temperatur- und Spannungsbereich
□ 4- bis 25-MHz-Kristall-Oszillator für die Genauigkeit von PPM-Kristallen
□ Interne PLL-Uhrgenerierung bis zu 67 MHz
□ 32,768-kHz-Uhr-Kristall-Oszillator
□ Niedrigleistungsinterner Oszillator bei 1, 33 und 100 kHz
■ Temperatur und Verpackung
□ Industrie­Temperatur zwischen 40 °C und +85 °C
□ 48-Pin-SSOP, 48-Pin-QFN, 68-Pin-QFN und 100-Pin-TQFP-Paketoptionen
