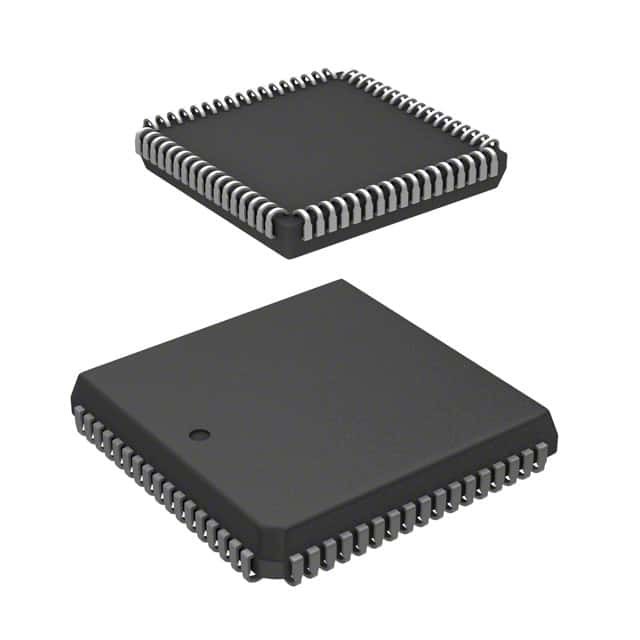

Z86C9620VSC IC MCU 8BIT ROMLESS 68PLCC Zilog

Generell beschrieben

Der Z86C61/62/96 Mikrocontroller ist ein Mitglied der Z8-Einchip-Mikrocontrollerfamilie mit 16 Kbyte ROM und 256 Bytes RAM.Der Z86C61 wird in 40-Pin-DIP- und 44-Pin-PLCC-Style-Paketen angebotenDer Z86C62/96 wird in 64-Pin-DIP- und 68-Pin-PLCC-Style-Paketen angeboten.Eine ROM-lose Pinoption ermöglicht es diesen MCUs, sowohl den externen Speicher als auch die vorprogrammierte ROM zu adressieren, so daß sie für Anwendungen mit hohem Volumen oder bei denen Codeflexibilität erforderlich ist, gut geeignet sind.

Eigenschaften

■ 8-Bit-CMOS-Mikrocontroller
■ 40-Pin-DIP, 44-Pin-PLCC, 64-Pin-DIP oder 68-Pin-PLCC-Paket
■ 32 Eingangs-/Ausgangsleitungen (nur Z86C61)
■ 52 Eingangs-/Ausgangslinien (Z86C62 und Z86C96)
■ Betriebsbereich von 3,0 V bis 5,5 V
■ Niedriger Stromverbrauch: 200 mW (maximal)
■ Schnelle Anweisungsanzeige: 0,75 μs @ 16 MHz
■ Zwei Bereitschaftsmodi: STOP und HALT
■ Voll-Duplex-UART
■ Alle digitalen Eingaben sind TTL-Level
■ Autosperren
■ RAM und ROM Protect
■ 16 Kbyte ROM
■ 256 Bytes RAM
■ Zwei programmierbare 8-Bit-Zähler/Timer, jeder mit einem 6-Bit-programmierbaren Prescaler
■ Sechs-Vektor-Prioritätsunterbrechungen aus acht verschiedenen Quellen
■ Taktgeschwindigkeiten: 16 und 20 MHz
■ On-Chip-Oszillator, der einen Kristall-, Keramikresonator-, LC- oder externen Uhrantrieb akzeptiert
