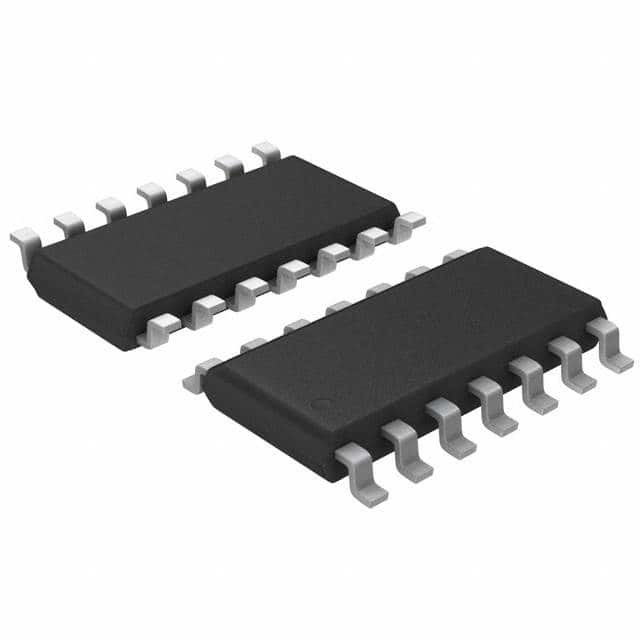

ATTINY44A-SSUR IC MCU 8BIT 4KB FLASH 14SOIC Mikrochip-Technologie

Eigenschaften

• Hochleistungs- und Niedrigleistungsmikrocontroller AVR® 8-Bit
• Erweiterte RISC-Architektur
120 leistungsfähige Anweisungen
32 x 8 Arbeitsregister für allgemeine Zwecke
 Vollstatischer Betrieb
• Sehr langlebige, nicht flüchtige Speichersegmente
2K/4K/8K Bytes Systemspeicher für selbstprogrammierbare Flash-Programme
• Langlebigkeit: 10.000 Schreib-/ Löschzyklen
¢ 128/256/512 Bytes programmfähiger EEPROM im System
• Langlebigkeit: 100.000 Schreib-/ Löschzyklen
¢ 128/256/512 Bytes interner SRAM
Aufbewahrung der Daten: 20 Jahre bei 85°C / 100 Jahre bei 25°C
¢ Programmiersperre für die Selbstprogrammierung Flash & EEPROM Datensicherheit
• Peripheriene Merkmale
Ein 8-Bit- und ein 16-Bit-Timer/Zähler mit jeweils zwei PWM-Kanälen
¢ 10-Bit-ADC
• 8 Einfachkanäle
• 12 Differential-ADC-Kanalpaare mit programmierbarem Gewinn (1x / 20x)
Programmierbarer Wachhund-Timer mit separatem Oszillator auf dem Chip
Analog-Vergleicher auf Chip
– Universal Serial Interface
• Besondere Merkmale des Mikrocontrollers
- DebugWIRE On-Chip Debug-System
¢ Programmierbar im System über SPI-Port
 Interne und externe Ausfallquellen
• Pinwechsel unterbrochen bei 12 Pins
¢ Niedrigleistungsmodus, ADC-Lärmreduzierung, Standby- und Auslösemodus
Erweiterte Strom-Auf-Reset-Schaltung
Programmierbarer Brow-out-Erkennungsschaltkreis mit Software-Deaktivierungsfunktion
Innenkalibrierter Oszillator
¢ Temperatursensor auf dem Chip
• I/O und Pakete
Erhältlich in 20-Pin QFN/MLF/VQFN, 14-Pin SOIC, 14-Pin PDIP und 15-Ball UFBGA
12 programmierbare I/O-Linien
• Betriebsspannung:
¥ 1,8 ¥ 5,5 V
• Geschwindigkeitsstufe:
️ 0 ️ 4 MHz @ 1,8 ️ 5,5 V
¥ 0 ¥ 10 MHz @ 2,7 ¥ 5,5 V
️ 0 ️ 20 MHz @ 4,5 ️ 5,5 V
• Industrie-Temperaturbereich: -40°C bis +85°C
• Niedriger Stromverbrauch
- Aktiver Modus:
• 210 μA bei 1,8 V und 1 MHz
¢ Leerlauf:
• 33 μA bei 1,8 V und 1 MHz
¢ Ausgeschalteter Modus
• 0,1 μA bei 1,8 V und 25°C
