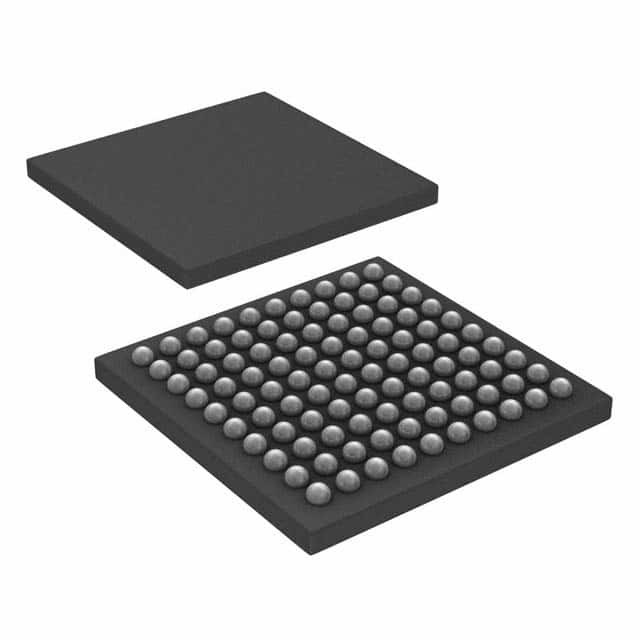

ATSAM4SD32CA-CFUR IC MCU 32BIT 2MB FLASH 100VFBGA Mikrochip-Technologie

Beschreibung

Die Atmel SAM4S-Serie ist ein Mitglied einer Familie von Flash-Mikrocontrollern, die auf dem leistungsstarken 32-Bit-ARM Cortex-M4-RISC-Prozessor basieren.Es arbeitet mit einer Höchstgeschwindigkeit von 120 MHz und verfügt über bis zu 2048 Kbyte Flash, mit optionaler Dual-Bank-Implementierung und Cache-Speicher und bis zu 160 Kbytes SRAM. Das Peripheriegerät umfasst einen Full Speed USB-Geräteanschluss mit eingebettetem Transceiver,ein Hochgeschwindigkeits-MCI für SDIO/SD/MMC, eine externe Bus-Schnittstelle mit einem statischen Speichercontroller zur Verbindung zu SRAM, PSRAM, NOR Flash, LCD-Modul und NAND-Flash, 2x USARTs, 2x UARTs, 2x TWIs, 3x SPI, einem I2S,mit einer Leistung von mehr als 10 W, 2x 3-Kanal-Allzweck-16-Bit-Timer (mit Schrittmotor und Quadratur-Decoder-Logikunterstützung), ein RTC, ein 12-Bit-ADC, ein 12-Bit-DAC und ein analoger Vergleichsgerät.

Eigenschaften

• Kern
¢ ARM® Cortex®-M4 mit 2Kbyte-Cache mit bis zu 120 MHz
¢ Speicherschutz-Einheit (MPU)
¢ DSP-Instruktionssatz
¢ Anweisungssatz Thumb®-2
• Pin-to-pin kompatibel mit SAM3N, SAM3S (64- und 100-Pin-Versionen) und SAM7S-Legacy-Produkten (64-Pin-Version)
• Erinnerungen
- bis zu 2048 Kbyte eingebetteter Flash mit optionalem Dual-Bank- und Cache-Speicher
- bis zu 160 Kbyte eingebetteter SRAM
16 Kbyte ROM mit eingebetteten Bootloader-Routinen (UART, USB) und IAP-Routinen
- 8-Bit-statischer Speichercontroller (SMC): Unterstützung von SRAM, PSRAM, NOR und NAND Flash
• System
Ein integrierter Spannungsregler für den Betrieb mit einer einzigen Energieversorgung
 Power-on-Reset (POR), Brown-out Detector (BOD) und Watchdog für einen sicheren Betrieb
- Quarz- oder Keramik-Resonator-Oszillatoren: Hauptleistung von 3 bis 20 MHz mit Ausfallerkennung und optionale Niedrigleistung von 32,768 kHz für RTC oder Geräteuhr
RTC mit Gregorianischen und Persischen Kalendermodus, Wellenformgenerierung im Niedrigleistungsmodus
- RTC-Uhrkalibrierungsschaltkreise für die Kristallfrequenzkompensation von 32,768 kHz
- Hochpräzisions 8/12 MHz-Fabrik-geschnittener interner RC-Oszillator mit 4 MHz Standardfrequenz für den Gerätestart.
¢ Langsamer Uhr Interner RC-Oszillator als dauerhafte Geräteuhr im Niedrigleistungsmodus
- zwei PLL bis 240 MHz für Geräteuhr und für USB
Temperaturmessgerät
- bis zu 22 periphere DMA-Kanäle (PDC)
• Niedrigstrommodus
️ Schlaf- und Sicherungsmodus, bis zu 1 μA im Sicherungsmodus

• Peripheriegeräte
USB 2.0-Gerät: 12 Mbps, 2668 Bytes FIFO, bis zu 8 bidirektionale Endpunkte.
Empfänger
- bis zu 2 USARTs mit ISO7816, IrDA®, RS-485, SPI, Manchester und Modem-Modus
Zwei 2-Draht-UARTs
- bis zu 2 zweischnürige Schnittstellen (I2C-kompatibel), 1 SPI, 1 serieller synchroner Controller
(I2S), 1 Hochgeschwindigkeits-Multimedia-Karten-Schnittstelle (SDIO/SD-Karte/MMC)
2 Dreikanal 16-Bit-Timer/Zähler mit Aufnahme, Wellenform, Vergleich und PWM
Modus Quadratur Decoder Logik und 2-Bit Grau Up/Down Zähler für Stepper
Motor
4 Kanal 16-Bit-PWM mit ergänzender Ausgabe, Fehler-Eingabe, 12-Bit-Totzeit
Generatorzähler für die Motorsteuerung
- 32-Bit-Echtzeit-Timer und RTC mit Kalender- und Alarmfunktionen
- bis zu 16 Kanäle, 1Msps ADC mit Differential-Eingabe-Modus und programmierbarer Verstärkung
Stufe und automatische Kalibrierung
Ein 2-Kanal 12-Bit 1Msps DAC
Ein Analog-Vergleicher mit flexibler Auswahl von Eingaben, wählbare Eingabehysterese
¢ 32-Bit-Zyklische Redundanzüberprüfungsberechnungs-Einheit (CRCCU)
Schreiben von geschützten Registern
• Ein- und Ausgabe
- bis zu 79 E/A-Leitungen mit externer Unterbrechungsfähigkeit (Rand- oder Niveausensitivität),
Entfernen, Filtern von Störungen und Auflösung von Serienwiderständen
- 3 32-Bit-Parallel-Eingangs-/Ausgangs-Controller, peripher DMA unterstützt Parallel
Aufnahme-Modus
• Pakete
- 100 Blei LQFP, 14 x 14 mm, Abstand 0,5 mm/ 100 Kugel TFBGA, 9 x 9 mm, Abstand 0,8 mm/
100 Kugel VFBGA, 7 x 7 mm, Abstand 0,65 mm
- LQFP mit 64 Schlüsseln, 10 x 10 mm, Abstand 0,5 mm/ QFN mit 64 Pads 9x9 mm, Abstand 0,5 mm
