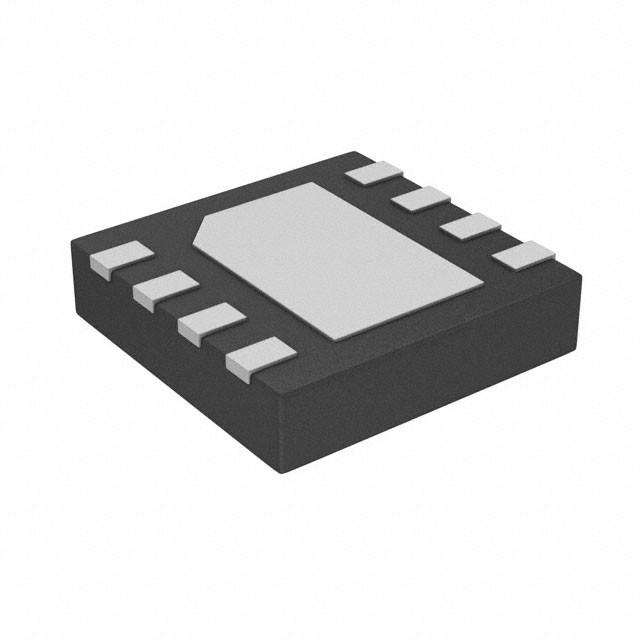

PIC12LF1822T-I/MF IC MCU 8BIT 3.5KB FLASH 8DFN Mikrochip-Technologie

Übersicht über das Gerät

Die PIC12F/LF1822/16F/LF1823 sind in diesem Datenblatt beschrieben.
Abbildung 1-1 zeigt ein Blockdiagramm der Geräte PIC12F/LF1822/16F/LF1823.

Hochleistungs-RISC-CPU:

• Nur 49 Anweisungen zu erlernen:
- Alle Einzelzyklusanweisungen mit Ausnahme der Zweige
• Betriebsgeschwindigkeit:
- Gleichspannungs-Oszillator (DC) 32 MHz/Uhr-Eingang
- Gleichspannung 125 ns Anweisungszyklus
• Fähigkeit zur Unterbrechung mit automatischem Kontextspeichern
• 16-Level-Deep-Hardware-Stack mit optionalem Reset von Überfluss/Unterfluss
• Direkte, indirekte und relative Adressmodi:
- Zwei vollständige 16-Bit-Datei-Selektionsregister (FSRs)
- FSRs können Programm- und Datenspeicher lesen

Flexible Oszillatorstruktur:
• Präzisions 32 MHz interner Oszillatorblock:
- Fabrikkalibriert auf ± 1%, typisch
- Frequenzbereich von 31 kHz bis 32 MHz, der durch Software ausgewählt werden kann
• 31 kHz Niedrigleistungsintern Oscillator
• Vier Kristallmodi bis 32 MHz
• Drei externe Taktmodi bis 32 MHz
• 4X Phase Lock Loop (PLL)
• Ausfallsicherheitsuhrmonitor:
- Ermöglicht eine sichere Abschaltung, wenn die Peripherieuhr stoppt
• Zwei-Gang-Oszillator-Start
• Referenzuhrmodul:
#NAME?

Spezielle Merkmale des Mikrocontrollers:

• Vollbetrieb mit 5,5 V ¥ PIC12F1822/16F1823
• 1,8­3,6­Volt­Betrieb
• Selbstwiederprogrammierbar unter Softwaresteuerung
• Power-on Reset (POR), Power-up Timer (PWRT) und Oszillator Start-up Timer (OST)
• Programmierbarer Brown-out-Reset (BOR)
• Erweiterter Wachhundstimer (WDT)
• In-Circuit Serial ProgrammingTM (ICSPTM) über zwei Pins
• In-Circuit Debug (ICD) über zwei Pins
• Verbesserte Niederspannungsprogrammierung (LVP)
• Betriebsspannungsbereich:
- 1,8 V bis 5,5 V (PIC12F1822/16F1823)
- 1,8 V bis 3,6 V (PIC12LF1822/16LF1823)
• Programmierbarer Schutz mit Code
• Selbstprogrammierbar unter Software-Steuerung

Eigenschaften für geringe Leistung:

• Wartezeit (PIC12LF1822/16LF1823):
- 30 nA @ 1,8 V, typisch
• Betriebsstrom (PIC12LF1822/16LF1823):
-75 ̊A @ 1 MHz, 1,8 V, typisch
• Niedrigleistungs-Wachhund-Timerstrom (PIC12LF1822/16LF1823):
- 500 nA @ 1,8 V, typisch

Analogmerkmale:
• Analog-Digital-Wandler (ADC) -Modul:
- 10-Bit-Auflösung, bis zu 8 Kanäle
- Umwandlung während des Schlafens
• Analog-Vergleichsmodul:
- bis zu zwei analoge Schienenvergleicher
- Steuerung des Strommodus
- Software-steuerbare Hysterese.
• Spannungsreferenzmodul:
- Festspannungsreferenz (FVR) mit 1,024V, 2,048V und 4,096V Ausgangsspannung
- 5-Bit-Widerstands-DAC von Schiene zu Schiene mit positiver und negativer Referenzwahl

Peripherische Highlights:
• Bis zu 11 E/A-Pins und nur 1 Eingangspin:
- Hochstromspülung/Quelle 25 mA/25 mA
- Programmierbare schwache Pull-ups
- Programmierbare Unterbrechungs-Pins
• Timer0: 8-Bit-Timer/Zähler mit 8-Bit-Prescaler
• Erweiterter Timer1:
- 16-Bit-Timer/Zähler mit Prescaler
- Außen-Gate-Eingabe-Modus
- Ein spezieller, leistungsarmer 32 kHz-Oszillatordreiber
• Timer2: 8-Bit-Timer/Zähler mit 8-Bit-Periodenregister, Prescaler und Postscaler
• Erweiterte CCP-Module (ECCP):
- Software auswählbare Zeitgründe
- Auto-Aus- und Neustart.
- PWM-Lenkung
• Master Synchronous Serial Port (MSSP) mit SPI und I2C mit:
- 7-Bit Adressmaskierung
- Kompatibilität zwischen SMBus und PMBus
• Erweitertes Universelles Synchrones Asynchrones Empfänger-Sendermodul (EUSART):
- RS-232, RS-485 und LIN kompatibel
- Auto-Baud-Erkennung
• mTouchTM Sensor-Oszillatormodul:
- Bis zu 8 Eingangskanäle

Peripherie-Eigenschaften (Weitergabe):

• Modul für die Datensignalmodulation
- Auswählbare Modulator- und Trägerquellen
• SR-Klappe:
- Mehrere Set/Reset-Eingabeoptionen
- Emuliert 555 Timer-Anwendungen
