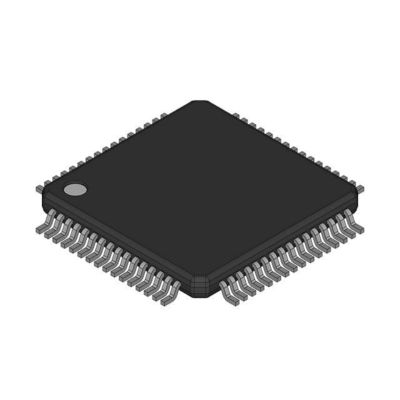

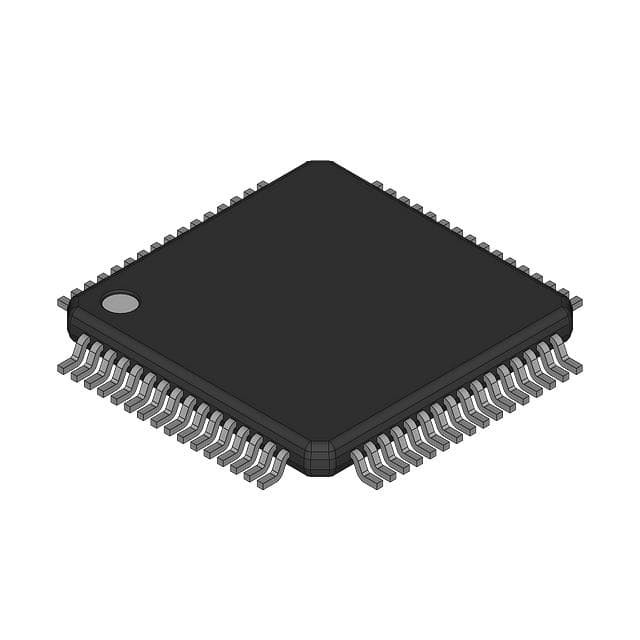

ATMEGA169V-8AU IC MCU 8BIT 16KB FLASH 64TQFP Atmel

Übersicht

Der ATmega169 ist ein leistungsstarker CMOS 8-Bit-Mikrocontroller, der auf der AVR-RISC-Architektur basiert.Die ATmega169 erreicht Durchsatzraten von fast 1 MIPS pro MHz, so dass der Systemdesigner den Stromverbrauch im Vergleich zur Verarbeitungsgeschwindigkeit optimieren kann.

Eigenschaften

• Hochleistungs- und Niedrigleistungs-AVR® 8-Bit-Mikrocontroller
• Erweiterte RISC-Architektur
130 leistungsfähige Anweisungen Die meisten Einzel-Uhrzyklus-Ausführung
32 x 8 Arbeitsregister für allgemeine Zwecke
 Vollstatischer Betrieb
- bis zu 16 MIPS-Durchsatz bei 16 MHz
¢ On-Chip 2-Zyklus-Multiplikator
• Nichtflüchtige Programm- und Datenspeicher
16K Bytes selbstprogrammierbarer Flash-Ausdauer im System: 10.000 Schreib-/ Löschzyklen
Optional Boot Code Section mit unabhängigen Lock Bits In-System Programmierung durch On-Chip Boot Programm True Read-While-Write Operation
512 Bytes EEPROM Langlebigkeit: 100.000 Schreib- und Löschzyklen
1K-Byte interne SRAM
Programmiersperre für die Softwaresicherheit
• JTAG-Schnittstelle (IEEE Std. 1149.1-konform)
 Grenz-Scan-Fähigkeiten nach dem JTAG-Standard
¢ umfangreiche Debug-Unterstützung auf dem Chip
Programmierung von Flash, EEPROM, Sicherungen und Lock-Bits über die JTAG-Schnittstelle
• Peripheriene Merkmale
¢ 4 x 25 Segment LCD-Treiber
Zwei 8-Bit-Timer/Zähler mit separatem Prescaler und Vergleichsmodus
Ein 16-Bit-Timer/Zähler mit separatem Prescaler, Vergleichsmodus und Aufnahmemodus
️ Echtzeitzähler mit separatem Oszillator
Vier PWM-Kanäle
8 Kanäle, 10-Bit-ADC
¢ Programmierbare Serien-USART
¢ Master-Slave-SPI-Serienoberfläche
Universaler Serienschnittstelle mit Startzustanddetektor
Programmierbarer Wachhund-Timer mit separatem Oszillator auf dem Chip
Analog-Vergleicher auf Chip
¢ Unterbrechen und Aufwachen beim Pinnwechsel
• Besondere Merkmale des Mikrocontrollers
– Power-on Reset and Programmable Brown-out Detection
Innenkalibrierter Oszillator
¢ Außen- und Innenunterbrechungen
5 Schlafmodi: Stillstand, ADC Geräuschreduktion, Stromsparen, Ausgeschaltet und Standby
• I/O und Pakete
53 Programmierbare E/A-Leitungen
 64-Lead-TQFP und 64-Pad-QFN/MLF
• Geschwindigkeitsstufe:
¢ ATmega169V: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 8 MHz @ 2,7 - 5,5V
¢ ATmega169: 0 - 8 MHz @ 2,7 - 5,5 V, 0 - 16 MHz @ 4,5 - 5,5 V
• Temperaturbereich:
-40°C bis 85°C Industrie
• Sehr geringer Stromverbrauch
- Aktiver Modus:
1 MHz, 1,8 V: 350 μA
32 kHz, 1,8 V: 20 μA (einschließlich Oszillator)
32 kHz, 1,8 V: 40 μA (einschließlich Oszillator und LCD)
¢ Ausgeschalteter Modus: 0,1 μA bei 1,8 V
