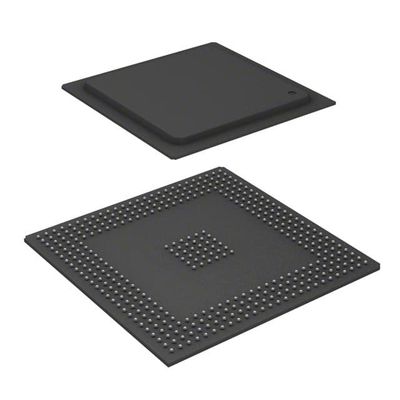

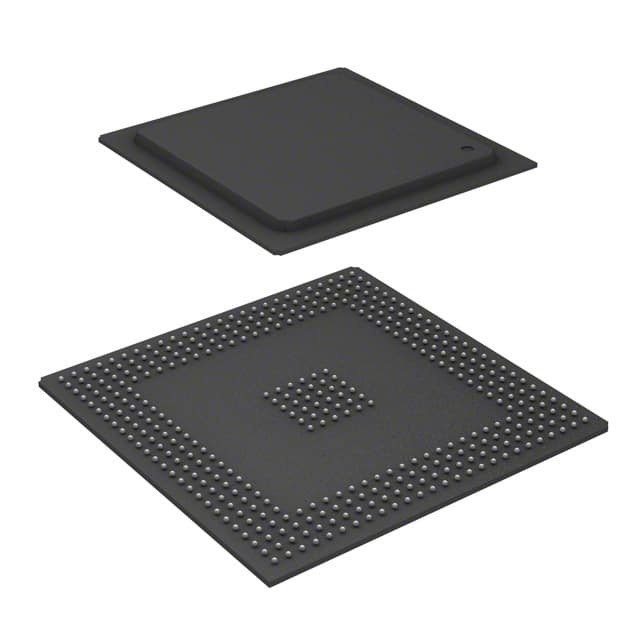

MCF5474VR266 IC MCU 32BIT ROMLESS 388PBGA N✖P USA Inc.

Beschreibung

MCF5474VR266 sind MCF547x ColdFire® Mikroprozessoren.

Eigenschaften

ColdFire V4e-Kern
️ Begrenzter Superskalar-V4-ColdFire-Prozessorkern
️ bis zu 266 MHz Spitzeninterne Kernfrequenz (410 MIPS [Dhrystone 2.1] @ 266 MHz)
Harvard-Architektur
¢ 32-Kbyte-Befehls-Cache
- 32 Kbyte Datenspeicher
¢ Speicherverwaltungseinheit (MMU)
¢ getrennte 32-Einträge, voll assoziierte Anweisungen und Datenübersetzungen
¢ Schwankende Zeicheneinheit (FPU)
¢ Doppelpräzision entspricht IEE-754
8 Register mit schwebender Komma
• Interner Masterbus (XLB) Schiedsrichter
¢ Hochleistungsspalted Adress- und Datentransaktionen
Unterstützung für verschiedene Parkmodi
• 32-Bit-Doppeldatenrate (DDR) synchrone DRAM (SDRAM) Steuerung
️ 66 ️133 MHz Betrieb
Unterstützung von DDR und SDR DRAM
Eingebettete Initialisierung und Aktualisierung
- bis zu vier Chip-Auswahlmöglichkeiten für bis zu 1 GB externer Speicher
• Version 2.2 des PCI-Busses (Peripheral Component Interconnect)
️ 32-Bit-Ziel- und Initiator-Betrieb
Unterstützung von bis zu fünf externen PCI-Master
- 33­66 MHz-Betrieb mit PCI­Bus­ bis XLB­Teilerverhältnissen von 1:1, 1:2, und 1:4
• Flexibler Multifunktions-Außenbus (FlexBus)
- Bietet eine kleblose Schnittstelle zum Starten von Flash/ROM, SRAM und Peripheriegeräten
- bis zu sechs Chip-Auswahlmöglichkeiten
Betriebszeit
• Kommunikations-E/A-Teilsystem
Intelligenter 16-Kanal-DMA-Controller
- bis zu zwei 10/100 Mbps schnelle Ethernet-Controller (FECs) mit jeweils 2 Kbyte separater FIFO-Empfangs- und Übertragungskapazität

Unterstützung für eine Steuerung und sechs programmierbare Endpunkte, unterbrechend, massenweise oder isochron
- 4 Kbyte geteiltem Endpunkt-FIFO-RAM und 1 Kbyte Endpunktdeskriptor-RAM
¢ Integrierte Schnittstelle der physischen Schicht
- bis zu vier programmierbare serielle Steuerungen (PSCs) mit jeweils 512-Byte-Finanzübertragungen für UART, USART, Modem, Codec und IrDA 1.1
¢ I2C-Peripherieoberfläche
¢ DMA-Serielle Peripherieoberfläche (DSPI)
• Optionales Kryptographiebeschleunigermodul
¢ Vollstreckungseinheiten für:
¢ DES/3DES-Blockchiffer
¢ AES-Blockchiffern
¢ RC4-Stream-Crypter
¢ MD5/SHA-1/SHA-256/HMAC-Hashing
️ Zufallszahlengenerator
• 32-Kbyte-System-SRAM
¢ Schiedsmechanismus teilt Bandbreite zwischen internen Busmastern
• Einheit für Systemintegration (SIU)
¢ Unterbrechungssteuerung
¢ Wachhund-Timer
Zwei 32-Bit-Slice-Timer Alarm und Unterbrechungsgeneration
- bis zu vier 32-Bit-Allzweck-Timer, Vergleich und PWM-Fähigkeit
- GPIO-Anschlüsse, die mit Peripherie-Pins multiplexiert sind
• Debug- und Testfunktionen
️ ColdFire Hintergrund-Debug-Modus (BDM)
¢ JTAG/IEEE 1149.1 Prüfzugangsanschluss
• PLL und Uhrgenerator
️ Eingangsfrequenzbereich von 30 bis 66,67 MHz
• Betriebsspannungen
- 1.5V interne Logik
¢ 2,5 V DDR-SDRAM-Bus E/A
- 3,3-Volt PCI, FlexBus und alle anderen E/A
• Geschätzte Stromverbrauch
️ weniger als 1,5 Watt (388 PBGA)
